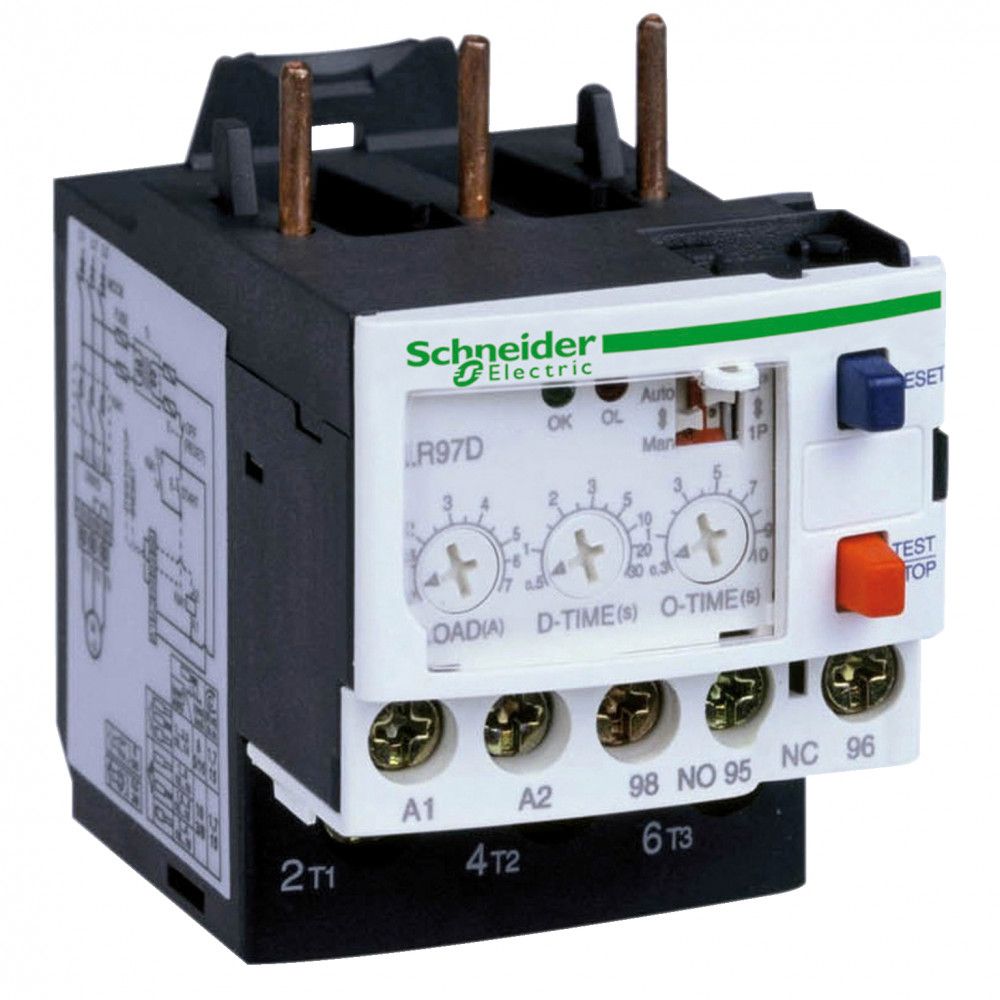

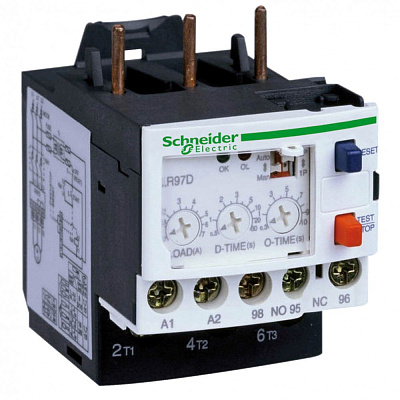

LR97D015M7

Ширина, мм

0.072

Артикул

LR97D015M7

Базовая единица

шт

Глубина, мм

0.055

Длина, мм

0.077

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

электронное реле защиты от сверхтока

(дополнительные характеристики) [ui] номинальное напряжение изоляции

силовая цепь: 600 В в соответствии с CSA<br>силовая цепь: 600 В в соответствии с UL<br>с

(дополнительные характеристики) ширина

45 мм

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ

(дополнительные характеристики) чувствительность к обрыву фазы

< 3 s

(основные характеристики) диапазон уставок тепловой защиты

0.3-1.5 А

(условия эксплуатации) стандарты

IEC 60255-6<br>IEC 60947

(условия эксплуатации) огнестойкость

850 °C в соответствии с IEC 60695-2-1

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(дополнительные характеристики) код совместимости

LR97

(дополнительные характеристики) вес

0.172 кг

(основные характеристики) количество в одном комплекте

комплект из 10 шт.

(дополнительные характеристики) глубина

67.5 мм

(основные характеристики) наименование продукта

TeSys D

(основные характеристики) краткое название устройства

LR97

(дополнительные характеристики) монтажная опора

прямо на контакторе<br>рейка

(дополнительные характеристики) высота

67.5 мм

(дополнительные характеристики) соединения – клеммы

цепь управления: кабель 1 1-25 мм²гибкий с кабельным наконечником<br>цепь управления: наконечн

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

CSA<br>UL<br>ГОСТ

(дополнительные характеристики) момент затяжки

цепь управления: 0.6...1.2 N.m в наконечник-зажим<br>силовая цепь: 2 N.m в кабель

(основные характеристики) тип сети

переменный ток

(дополнительные характеристики) частота сети

50...60 Hz

Номин. напряжение питания цепи управления Us AC 60 Гц

8f245911-96bf-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

8c34929b-96ba-11ea-8264-50e5493a71d0

(условия эксплуатации) рабочая температура окружающей среды

-25-60 °C в соответствии с IEC 60947-4-1

(основные характеристики) совместимость продукта

LC1D09...D38

(дополнительные характеристики) уставка срабатывания

0,3...1,3 А

(дополнительные характеристики) выдерживаемая импульсная помеха

6 кВ в соответствии с IEC 61000-4-5

(основные характеристики) номинальное напряжение питания [us]

200...240 V переменный ток

(основные характеристики) применение реле

чувствительность к обрыву фазы<br>перегрузка Iмакс. > Iуставки<br>заклинивание ротора

(дополнительные характеристики) тип контактов

1 переключающ.

Количество вспомогат. нормально замкнутых (НЗ) контактов

8f2458fd-96bf-11ea-8264-50e5493a71d0

(основные характеристики) [ue] номинальное рабочее напряжение

600 В переменный ток 50/60 Гц для силовая цепь в соответствии с CSA<br>600 В переменный ток 50

(условия эксплуатации) электрическая прочность изоляции

2 В 50 Гц в соответствии с IEC 60255-5

(условия эксплуатации) виброустойчивость

4 gn в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

15 gn 11 ms в соответствии с IEC 60068-2-7

(условия эксплуатации) стойкость к коммутационным помехам

2 кВ

(условия эксплуатации) стойкость к электростатическому разряду

6 кВ при косвенном контакте<br>8 кВ в воздухе

(условия эксплуатации) защитное исполнение

TH в соответствии с IEC 60068

(условия эксплуатации) рабочая высота

2000 м

(дополнительные характеристики) тип защиты

предохранитель BS 3 А цепь управления<br>автом. выкл. GB2 3 А цепь управления<br>предохр

(дополнительные характеристики) сброс

автоматический сброс 120 с фиксированная настройка<br>электрический прерыванием подачи питания

Регулируемый диапазон тока

ecfd8e77-96e5-11ea-8264-50e5493a71d0

Тип напряжения управления

AC (перемен.)

Способ монтажа

Непосредств. крепление

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

3 А для цепь управления

Класс защиты

Регулируемый/устанавливаемый (-ая)

Тип подключения силовой электрич. цепи

Винтовое соединение

Количество вспомогат. переключающих контактов

90a9e216-96d6-11ea-8264-50e5493a71d0
