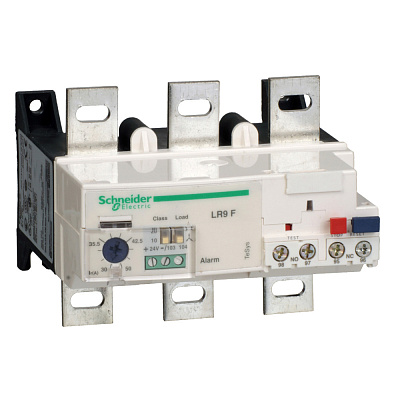

LR9F63

Ширина, мм

0.155

Артикул

LR9F63

Базовая единица

шт

Глубина, мм

0.13

Длина, мм

0.16

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

электронное тепловое реле защиты от перегрузки

(дополнительные характеристики) [ue] номинальное рабочее напряжение

1000 V переменный ток 50/60 Гц для силовая цепь в соответствии с VDE 0110 группа C

(дополнительные характеристики) [ui] номинальное напряжение изоляции

силовая цепь: 1000 В переменный ток в соответствии с IEC 60947-4

(дополнительные характеристики) ширина

115 мм

(дополнительные характеристики) чувствительность к обрыву фазы

срабатывает за 4 с +/- 20 % в соответствии с IEC 60947-4-1

(основные характеристики) диапазон уставок тепловой защиты

48-80 А

(условия эксплуатации) стандарты

VDE 0660<br>EN 60947-4-1<br>IEC 60255-17<br>IEC 60255-8<br>IEC 60947-4-1

(условия эксплуатации) огнестойкость

850 °C в соответствии с IEC 60695-2-1

(экологичность предложения) не содержит ртути

да

(дополнительные характеристики) код совместимости

LR9F

(дополнительные характеристики) вес

0.9 кг

(дополнительные характеристики) глубина

123.5 мм

(основные характеристики) наименование продукта

TeSys LRF

(основные характеристики) краткое название устройства

LR9F

(дополнительные характеристики) монтажная опора

прямо на контакторе<br>монтаж на панель

(дополнительные характеристики) высота

96 мм

(дополнительные характеристики) соединения – клеммы

цепь управления: винтовой зажим 1 кабель 0.75-2.5 мм² - жесткость кабеля: гибкий - с кабельным након

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

UL<br>CSA

(дополнительные характеристики) момент затяжки

цепь управления: 1.2 N.m в винтовой зажим<br>силовая цепь: 18 N.m в винтовой зажим<br>це

(дополнительные характеристики) частота сети

50/60 Гц

(дополнительные характеристики) индикатор наличия напряжения

аварийный сигнал<br>индикатор срабатывания

(условия эксплуатации) электромагнитная совместимость

стойкость к электростатическому разряду: 6 кВ при косвенном контакте в соответствии с IEC 61000-4-2&

(условия эксплуатации) рабочая температура окружающей среды

-20-55 °C в соответствии с IEC 60255-8

(основные характеристики) совместимость продукта

LC1F115...LC1F185

(дополнительные характеристики) уставка срабатывания

1,05 +/- 0,06 In аварийный сигнал в соответствии с IEC 60947-4-1<br>1,12 +/- 0,06 In срабатыва

(дополнительные характеристики) выдерживаемая импульсная помеха

4 кВ в соответствии с IEC 61000-4-5

(основные характеристики) [up] номинальное импульсное выдерживаемое напряже

8 кВ в соответствии с IEC 60947-1

(дополнительные характеристики) тип сети

переменный ток

(основные характеристики) применение реле

защита двигателя

(дополнительные характеристики) тип управления

шкала белый регулировка тока полной нагрузки<br>тестовая кнопка красный<br>кнопка сброс&

(дополнительные характеристики) тип контактов

1 Н.О. + 1 Н.З.

Количество вспомогат. нормально замкнутых (НЗ) контактов

88ee1802-96bf-11ea-8264-50e5493a71d0

(условия эксплуатации) электрическая прочность изоляции

6 кВ 50 Гц в соответствии с IEC 255-5

(дополнительные характеристики) потребляемый ток

<= 5 мА холостой ход

Макс. допустимое раб. напряжение Ue

4ae56c74-96c4-11ea-8264-50e5493a71d0

(условия эксплуатации) защитное исполнение

TH

(условия эксплуатации) рабочая высота

<= 2000 м без понижения

(основные характеристики) класс тепловой перегрузки

класс 10/20 в соответствии с IEC 60947-4

(дополнительные характеристики) сброс

ручной сброс

(дополнительные характеристики) температурная компенсация

-20-70 °C

(дополнительные характеристики) maximum voltage drop

<2.5 В замкнутое состояние

Регулируемый диапазон тока

d4e3476a-96e5-11ea-8264-50e5493a71d0

Способ монтажа

Непосредств. крепл./обособленн. размещение

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

5 А для цепь управления

Класс защиты

Класс 10

(дополнительные характеристики) механическая стойкость

удары: 13 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-7<br>вибрации 5...300 Hz: 2 Gn

Тип подключения силовой электрич. цепи

Винтовое соединение

Количество вспомогат. переключающих контактов

82e2c17f-96bf-11ea-8264-50e5493a71d0

(дополнительные характеристики) коммутационная способность, ма

0...150 мА
