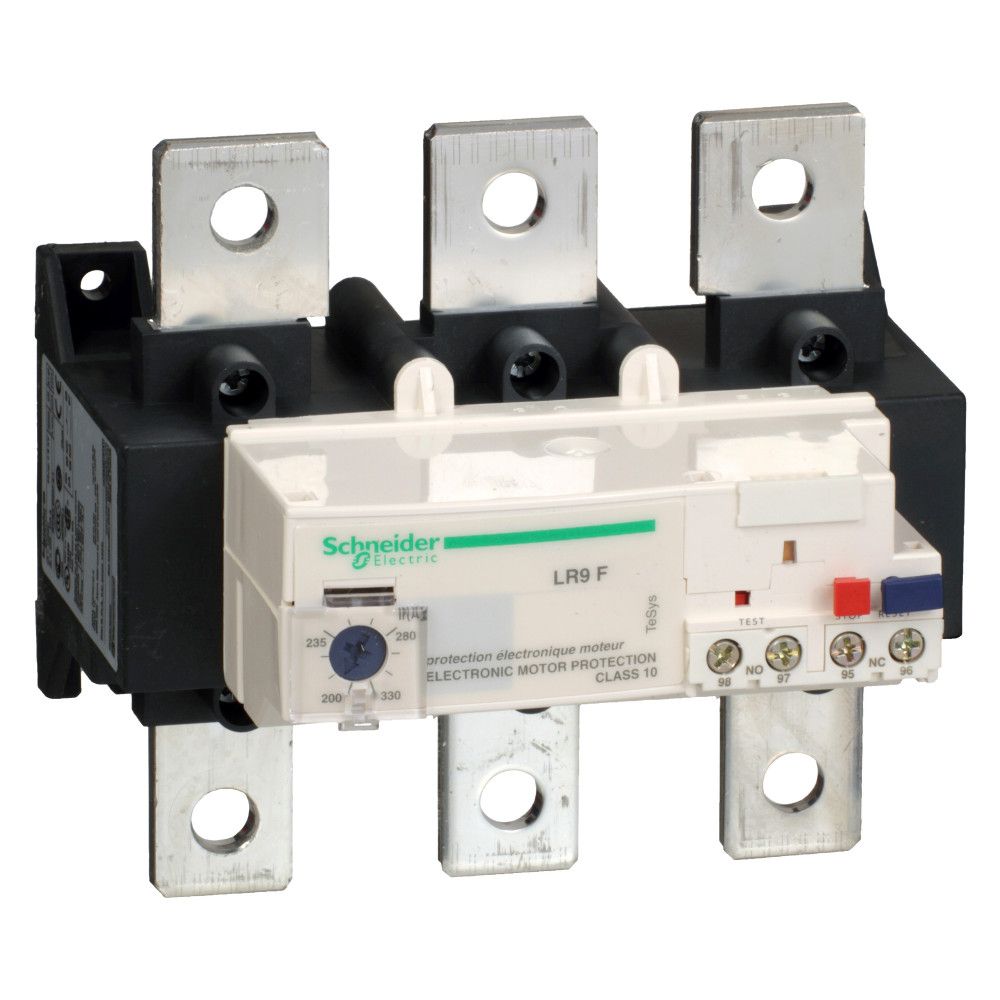

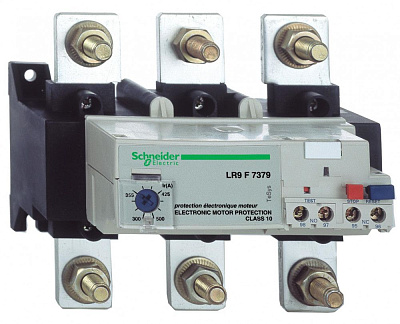

LR9F7379

Ширина, мм

0.2

Артикул

LR9F7379

Базовая единица

шт

Производитель

Schneider Electric

Глубина, мм

0.18

Длина, мм

0.195

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

электронное тепловое реле защиты от перегрузки

(дополнительные характеристики) [ue] номинальное рабочее напряжение

1000 V переменный ток 50/60 Гц для силовая цепь в соответствии с VDE 0110 группа C

(дополнительные характеристики) [ui] номинальное напряжение изоляции

силовая цепь: 1000 В переменный ток в соответствии с IEC 60947-4

(дополнительные характеристики) ширина

150 мм

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

8 кВ в соответствии с IEC 60947-1

(дополнительные характеристики) чувствительность к обрыву фазы

срабатывает за 4 с +/- 20 % в соответствии с IEC 60947-4-1

(основные характеристики) диапазон уставок тепловой защиты

300-500 А

(условия эксплуатации) стандарты

EN 60947-4-1<br>VDE 0660<br>IEC 60255-17<br>IEC 60947-4-1<br>IEC 60255-8

(условия эксплуатации) огнестойкость

850 °C в соответствии с IEC 60695-2-1

(экологичность предложения) не содержит ртути

да

(дополнительные характеристики) код совместимости

LR9F

(дополнительные характеристики) вес

2.32 кг

(дополнительные характеристики) совместимость продукта

LC1F225...LC1F500

(дополнительные характеристики) глубина

127.6 мм

(основные характеристики) наименование продукта

TeSys LRF

(основные характеристики) краткое название устройства

LR9F

(дополнительные характеристики) монтажная опора

прямо на контакторе<br>монтаж на панель

(дополнительные характеристики) высота

136.8 мм

(дополнительные характеристики) соединения – клеммы

цепь управления: винтовой зажим 1 кабель 0.75-2.5 мм² - жесткость кабеля: гибкий - с кабельным након

(условия эксплуатации) сертификаты

CSA<br>UL

(дополнительные характеристики) момент затяжки

цепь управления: 1.2 N.m в винтовой зажим<br>силовая цепь: 35 N.m в винтовой зажим

(основные характеристики) тип сети

переменный ток

(дополнительные характеристики) частота сети

50/60 Гц

(основные характеристики) степень защиты ip

IP20 в соответствии с IEC 60529<br>IP20 в соответствии с VDE 0106

(дополнительные характеристики) индикатор наличия напряжения

индикатор срабатывания

(условия эксплуатации) электромагнитная совместимость

стойкость к электростатическому разряду: 6 кВ при косвенном контакте в соответствии с IEC 61000-4-2&

(условия эксплуатации) рабочая температура окружающей среды

-20-55 °C в соответствии с IEC 60255-8

(дополнительные характеристики) уставка срабатывания

1,12 +/- 0,06 In срабатывание в соответствии с IEC 60947-4-1

(дополнительные характеристики) выдерживаемая импульсная помеха

4 кВ в соответствии с IEC 61000-4-5

(основные характеристики) применение реле

защита двигателя

(дополнительные характеристики) тип управления

шкала белый регулировка тока полной нагрузки<br>тестовая кнопка красный<br>кнопка красны

(дополнительные характеристики) тип контактов

1 Н.О. + 1 Н.З.

(условия эксплуатации) электрическая прочность изоляции

6 кВ 50 Гц в соответствии с IEC 255-5

(дополнительные характеристики) потребляемый ток

<= 5 мА холостой ход

(условия эксплуатации) защитное исполнение

TH

(условия эксплуатации) рабочая высота

<= 2000 м без понижения

(основные характеристики) класс тепловой перегрузки

класс 10 в соответствии с IEC 60947-4

(дополнительные характеристики) сброс

ручной сброс на переднем реле

(дополнительные характеристики) температурная компенсация

-20-70 °C

(дополнительные характеристики) maximum voltage drop

<2.5 В замкнутое состояние

Регулируемый диапазон тока

300 А

Способ монтажа

Непосредств. крепл./обособленн. размещение

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

5 А для цепь управления

Класс защиты

Класс 10

(дополнительные характеристики) механическая стойкость

удары: 13 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-7<br>вибрации 5...300 Hz: 2 Gn

Тип подключения силовой электрич. цепи

Винтовое соединение

(дополнительные характеристики) коммутационная способность, ма

0...150 мА
