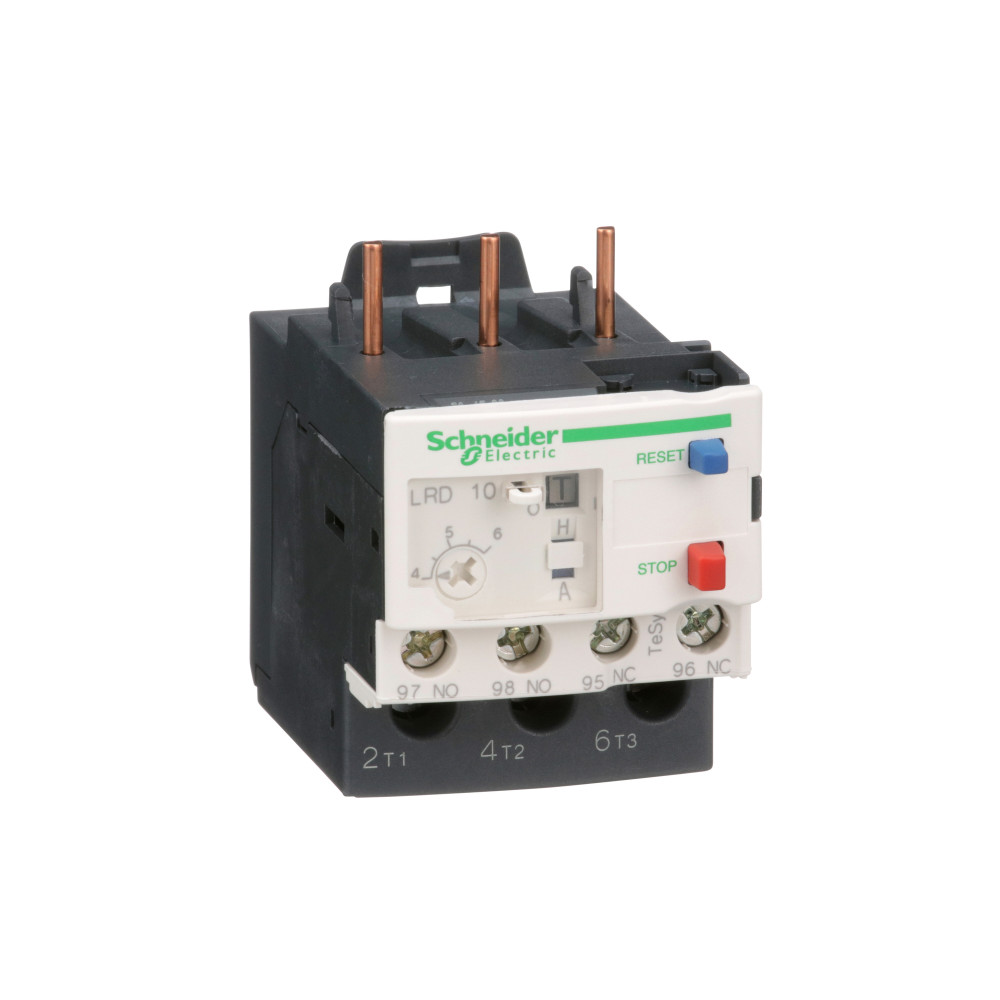

LRD103

Ширина, мм

0.08

Артикул

LRD103

Базовая единица

шт

Глубина, мм

0.055

Длина, мм

0.1

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

дифференциальное тепловое реле перегрузки

(дополнительные характеристики) [ue] номинальное рабочее напряжение

690 V переменный ток 0...400 Гц

(дополнительные характеристики) ширина

45 мм

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ

(дополнительные характеристики) чувствительность к обрыву фазы

ток отключения 130 % от Ir на две фазы, последняя на 0

(основные характеристики) диапазон уставок тепловой защиты

4-6 А

(условия эксплуатации) стандарты

EN 60947-5-1<br>IEC 60947-4-1<br>ATEX D 94/9/CE<br>UL 508<br>IEC 60947-5-1&l

(условия эксплуатации) огнестойкость

V1 в соответствии с UL 94

(экологичность предложения) не содержит ртути

да

(дополнительные характеристики) код совместимости

LRD

(дополнительные характеристики) вес

0.14 кг

(дополнительные характеристики) глубина

66 мм

(основные характеристики) наименование продукта

TeSys LRD

(основные характеристики) краткое название устройства

LRD

(дополнительные характеристики) монтажная опора

монтаж на панель, со специальными принадлежностями<br>рейка, со специальными принадлежностями&

(дополнительные характеристики) соединения – клеммы

цепь управления: пружинные зажимы 1 кабель(и) 1-2.5 мм² жесткий кабель без наконечника<br>цепь

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

BV<br>RINA<br>CCC<br>ГОСТ<br>CSA<br>GL<br>LROS (Lloyds register

(основные характеристики) тип сети

постоянный ток<br>переменный ток

(дополнительные характеристики) частота сети

0...400 Гц

(условия эксплуатации) рабочая температура окружающей среды

-20-60 °C без понижения в соответствии с IEC 60947-4-1

(основные характеристики) совместимость продукта

LC1D32<br>LC1D12<br>LC1D25<br>LC1D38<br>LC1D09<br>LC1D18

(дополнительные характеристики) уставка срабатывания

1,14 +/- 0,06 Ir в соответствии с IEC 60947-4-1

(основные характеристики) применение реле

защита двигателя

(дополнительные характеристики) тип управления

красный кнопка: останов<br>синий кнопка: сброс

Количество вспомогат. нормально замкнутых (НЗ) контактов

88ee1802-96bf-11ea-8264-50e5493a71d0

(условия эксплуатации) электрическая прочность изоляции

6 кВ в 50 Гц в соответствии с IEC 60255-5

Макс. допустимое раб. напряжение Ue

4ae56c74-96c4-11ea-8264-50e5493a71d0

(условия эксплуатации) защитное исполнение

TH в соответствии с IEC 60068

(дополнительные характеристики) температурная компенсация

-20-60 °C

(дополнительные характеристики) допустимый ток

3 А в 120 V AC-15 для цепь сигнализации<br>0.22 А в 125 V DC-13 для цепь сигнализации

Регулируемый диапазон тока

daf5c52a-96e5-11ea-8264-50e5493a71d0

Способ монтажа

Непосредств. крепление

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

5 А для цепь сигнализации

Класс защиты

КЛАСС 10 А

(условия эксплуатации) механическая стойкость

вибрации: 6 g (ном.) в соответствии с IEC 60068-2-6<br>удары: 15 g (ном.) в течение 11 мс в со

(основные характеристики) [ui] номинальное напряжение изоляции

силовая цепь: 600 В в соответствии с CSA<br>силовая цепь: 600 В в соответствии с UL<br>с

Тип подключения силовой электрич. цепи

Соединение с пружинным зажимом

Количество вспомогат. переключающих контактов

82e2c17f-96bf-11ea-8264-50e5493a71d0
