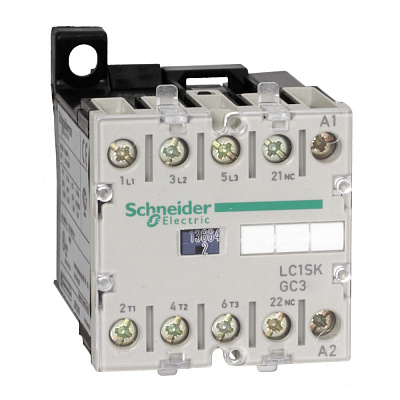

LC1SKGC310M7

Ширина, мм

0.065

Артикул

LC1SKGC310M7

Базовая единица

шт

Глубина, мм

0.048

Длина, мм

0.06

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

минипускатель

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

TeSys SK

(дополнительные характеристики) код совместимости

LC1SKGC

(условия эксплуатации) рабочая температура

-20-50 °C

(основные характеристики) наименование продукта

TeSys SK

(основные характеристики) описание полюсов

3P

(основные характеристики) краткое название устройства

LC1SKGC

(условия эксплуатации) степень защиты ip

IP2x в соответствии с VDE 0106

(условия эксплуатации) высота над уровнем моря

58 мм

(основные характеристики) категория применения

AC-1<br>AC-3

Номин. напряжение питания цепи управления Us AC 60 Гц

8c34929c-96ba-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

8c34929b-96ba-11ea-8264-50e5493a71d0

(основные характеристики) напряжение цепи управления

220 В переменный ток 50/60 Гц

(основные характеристики) [ie] номинальный рабочий ток

20 А 50 °C) переменный ток AC-1<br>9 А в <= 400 V переменный ток AC-3

(основные характеристики) конфигурация главных контактов

3 Н.О.

(основные характеристики) вспомогательные контакты

1 Н.О.

Номин. коммутируем. мощность при AC-3, 400 В

c5643da2-96bf-11ea-8264-50e5493a71d0

(основные характеристики) стандарты

BS 5424<br>NF C 63-110<br>IEC 60947<br>VDE 0660

Количество нормально разомкнутых (НО) силовых контактов

c5643da1-96bf-11ea-8264-50e5493a71d0

Количество нормально замкнутых (НЗ) силовых контактов

bf6bf9e5-96bf-11ea-8264-50e5493a71d0

Количество вспомогат. нормально замкнутых (НЗ) контактов

8f2458fd-96bf-11ea-8264-50e5493a71d0

(основные характеристики) [ue] номинальное рабочее напряжение

силовая цепь: 690 V переменный ток 50/60 Гц<br>цепь сигнализации: 690 V переменный ток <= 4

Номин. раб. ток Ie при AC-3, 400 В

c5643da0-96bf-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-1, 400 В

bf6bfa26-96bf-11ea-8264-50e5493a71d0

(дополнительные характеристики) пределы напряжения цепи управления

находится в состоянии работы: 0,85...1,1 Uc в 50/60 Hz 55 °C)<br>отпускание: 0,2...0,75 Uc в 5

(условия эксплуатации) защитное исполнение

TC в соответствии с IEC 60068<br>TC в соответствии с DIN 50015

(условия эксплуатации) рабочая высота

2000 м без ухудшения номинальных значений

(основные характеристики) монтажная опора

рейка<br>панель

(условия эксплуатации) глубина

56 мм

Тип напряжения управления

AC (перемен.)

(основные характеристики) мощность двигателя, квт

4 кВт в 380...415 V переменный ток 50/60 Гц<br>4 кВт в 660...690 V переменный ток 50/60 Гц<

(условия эксплуатации) вес

0.175 кг

Номин. раб. ток Ie при AC-4, 400 В

bf6bf9e6-96bf-11ea-8264-50e5493a71d0

Номин. коммутируем. мощность при AC-4, 400 В

bf6bf9e7-96bf-11ea-8264-50e5493a71d0

(основные характеристики) соединения – клеммы

разъем 1 кабель (-и) 1.5-6 мм²жесткий кабель<br>разъем 2 кабель (-и) 1.5-4 мм²жесткий кабель&l

(основные характеристики) применение контактора

активная нагрузка<br>управление электродвигателем

(основные характеристики) тип цепи управления

пер. ток в 50/60 Гц

(дополнительные характеристики) теплоотдача

1.5-1.5 Вт в 50/60 Гц

(основные характеристики) [ith] условный тепловой ток на открытом воздухе

20 А в <55 °C для силовая цепь<br>10 А в <55 °C для цепь сигнализации

(основные характеристики) [ui] номинальное напряжение изоляции

силовая цепь: 690 В в соответствии с BS 5424<br>силовая цепь: 690 В в соответствии с IEC 60947

(дополнительные характеристики) частота цепи сигнализации

<= 400 Гц

(основные характеристики) номинальная отключающая способность

68 А в <= 400 V в соответствии с NF C 63-110<br>68 А в <= 400 V в соответствии с IEC 609

(основные характеристики) среднее полное сопротивление

4 мОм - Ith 20 А 50 Гц для силовая цепь

(основные характеристики) время работы

6...8 мс отключение катушки и размыкание Н.О. контакта<br>7...14 мс включение катушки замыкани

(основные характеристики) механическая износостойкость

10 млн. циклов

(основные характеристики) максимальная частота коммутации

1200 цикл/ч

(условия эксплуатации) ширина

45 мм

Тип подключения силовой электрич. цепи

Винтовое соединение
