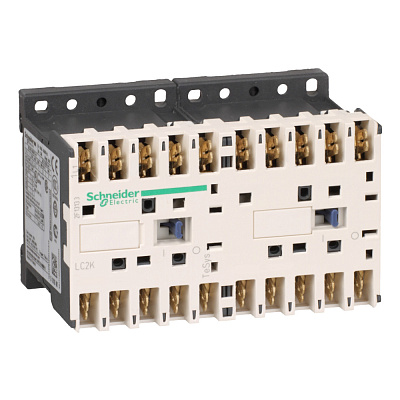

LC2K090047M7

Ширина, мм

0.062

Артикул

LC2K090047M7

Базовая единица

шт

Глубина, мм

0.06

Длина, мм

0.092

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

контакторный переключатель

(дополнительные характеристики) [ue] номинальное рабочее напряжение

силовая цепь: 690 V переменный ток 50/60 Гц

(дополнительные характеристики) [ui] номинальное напряжение изоляции

силовая цепь: 600 В в соответствии с UL 508<br>силовая цепь: 690 В в соответствии с IEC 60947-

(дополнительные характеристики) ширина

90 мм

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

8 кВ

(дополнительные характеристики) [ie] номинальный рабочий ток

20 А 50 °C) в <= 440 V переменный ток AC-1 для силовая цепь<br>16 А 70 °C) в 690 V переменн

(дополнительные характеристики) комплектация изделия

предварительно собранный с силовой сборной шиной реверсирования

(условия эксплуатации) стандарты

IEC 60947<br>NF C 63-110<br>VDE 0660<br>BS 5424

(условия эксплуатации) огнестойкость

V1 в соответствии с UL 94<br>требование 2 в соответствии с NF F 16-101<br>требование 2 в

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

TeSys K

(дополнительные характеристики) код совместимости

LC2K

(дополнительные характеристики) вес

0.38 кг

(дополнительные характеристики) глубина

57 мм

(условия эксплуатации) рабочая температура

-25-50 °C

(основные характеристики) наименование продукта

TeSys K

(основные характеристики) описание полюсов

4P

(основные характеристики) краткое название устройства

LC2K

(дополнительные характеристики) монтажная опора

рейка<br>монтаж на панель

(дополнительные характеристики) высота

58 мм

(дополнительные характеристики) соединения – клеммы

зажимы 2 кабель (-и) - сечение шины: 2,8 мм<br>зажимы 1 кабель (-и) - сечение шины: 6,35 мм

(условия эксплуатации) степень защиты ip

IP20 в соответствии с VDE 0106

(условия эксплуатации) сертификаты

UL<br>CSA

(основные характеристики) область применения

управление

(дополнительные характеристики) механическая износостойкость

5 млн. циклов

(дополнительные характеристики) электрическая износостойкость

0.18 млн. циклов 20 А AC-1 при Ue <= 440 V

(основные характеристики) категория применения

AC-1

Номин. напряжение питания цепи управления Us AC 60 Гц

8c34929c-96ba-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

8c34929b-96ba-11ea-8264-50e5493a71d0

(условия эксплуатации) категория перенапряжения

III

(основные характеристики) напряжение цепи управления

220...230 V переменный ток 50/60 Гц

(основные характеристики) конфигурация главных контактов

4 Н.О.

(условия эксплуатации) теплоотдача

1.3-1.3 Вт

Номин. коммутируем. мощность при AC-3, 400 В

bf6bfa28-96bf-11ea-8264-50e5493a71d0

(дополнительные характеристики) [icw] номинальный кратковременно допустимый

90 А в <50 °C - 1 с для силовая цепь<br>85 А в <50 °C - 5 с для силовая цепь<br>80

Номин. раб. ток Ie при AC-3, 400 В

bf6bfa27-96bf-11ea-8264-50e5493a71d0

(дополнительные характеристики) пределы напряжения цепи управления

находится в состоянии работы: 0,8...1,15 Uc 50 °C)<br>отпускание: 0,2...0,75 Uc 50 °C)

(условия эксплуатации) защитное исполнение

TC в соответствии с IEC 60068<br>TC в соответствии с DIN 50016

(условия эксплуатации) рабочая высота

2000 м без ухудшения номинальных значений

(основные характеристики) безопасный уровень надежности

B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1<br>B10d

Степень защиты (IP)

IP20

(дополнительные характеристики) тип блокировки

механический

Тип напряжения управления

AC (перемен.)

Функционал. назначение/применение

21f31d25-96ca-11ea-8264-50e5493a71d0

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

20 А в <50 °C для силовая цепь

(дополнительные характеристики) соответствующий номинал предохранителя

25 А gG в <= 440 V для силовая цепь<br>25 А aM для силовая цепь

(основные характеристики) применение контактора

активная нагрузка

(основные характеристики) тип цепи управления

пер. ток в 50/60 Гц

(дополнительные характеристики) номинальная включающая способность irms

110 А переменный ток для силовая цепь в соответствии с NF C 63-110<br>110 А переменный ток для

(дополнительные характеристики) время работы

10...20 мс включение катушки замыкание Н.О. контакта<br>10...20 мс отключение катушки и размык

(дополнительные характеристики) максимальная частота коммутации

3600 цикл/ч

(дополнительные характеристики) механическая стойкость

удары контактор закрытый, по оси Х: 10 gn в течение 11 мс в соответствии с IEC 60068-2-27<br>у

(основные характеристики) номинальная отключающая способность

110 А в 415 V в соответствии с IEC 60947<br>110 А в 440 V в соответствии с IEC 60947<br>

(основные характеристики) среднее полное сопротивление

3 мОм - Ith 20 А 50 Гц для силовая цепь

Тип подключения силовой электрич. цепи

Плоский штекерный разъем
