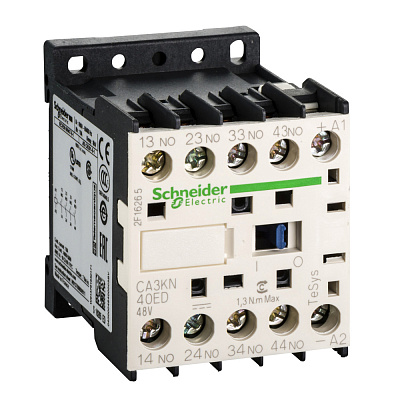

CA3KN40ED

Ширина, мм

0.047

Артикул

CA3KN40ED

Базовая единица

шт

Глубина, мм

0.065

Длина, мм

0.062

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

реле управления

(дополнительные характеристики) [ue] номинальное рабочее напряжение

<= 690 V <= 400 Hz

(дополнительные характеристики) [ui] номинальное напряжение изоляции

690 В в соответствии с IEC 60947<br>750 В в соответствии с VDE 0110 группа C<br>690 В в

(дополнительные характеристики) ширина

45 мм

(условия эксплуатации) стандарты

BS 5424<br>IEC 60947<br>NF C 63-140<br>VDE 0660

(условия эксплуатации) огнестойкость

V1 в соответствии с UL 94<br>требование 2 в соответствии с NF F 16-101<br>требование 2 в

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

реле управления TeSys К

(дополнительные характеристики) код совместимости

CA3K

(дополнительные характеристики) вес

0.225 кг

(дополнительные характеристики) глубина

57 мм

(условия эксплуатации) рабочая температура

-25-50 °C

(основные характеристики) наименование продукта

TeSys CAK

(основные характеристики) краткое название устройства

CA3K

(дополнительные характеристики) монтажная опора

монтаж на панель<br>рейка

(дополнительные характеристики) высота

58 мм

(дополнительные характеристики) соединения – клеммы

винтовой зажим 1 кабель (-и) 1.5-4 мм²жесткий кабель<br>винтовой зажим 2 кабель (-и) 1.5-4 мм²

(условия эксплуатации) степень защиты ip

IP2x

(условия эксплуатации) сертификаты

UL<br>CSA

(дополнительные характеристики) момент затяжки

1.3 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм<br>1.3 Н-м - винтовой зажим - с по

(дополнительные характеристики) механическая износостойкость

20 млн. циклов

(основные характеристики) категория применения

AC-15<br>DC-13

Номин. напряжение питания цепи управления Us AC 60 Гц

8c3492ec-96ba-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

8c3492c8-96ba-11ea-8264-50e5493a71d0

(дополнительные характеристики) напряжение цепи управления

48 V пост. ток

(основные характеристики) конфигурация главных контактов

4 Н.О.

(дополнительные характеристики) потребляемая мощность при удержании, вт

3-3 Вт в 20 °C

(условия эксплуатации) теплоотдача

3-3 Вт

Количество вспомогат. нормально разомкнутых (НО) контактов, опережающих

82e2c182-96bf-11ea-8264-50e5493a71d0

Количество вспомогат. нормально замкнутых (НЗ) контактов

8f2458fd-96bf-11ea-8264-50e5493a71d0

Номин. рабочий ток Ie, 400 В

82e2c181-96bf-11ea-8264-50e5493a71d0

Количество нормально замкнутых (НЗ) контактов с задержкой переключения

82e2c183-96bf-11ea-8264-50e5493a71d0

(дополнительные характеристики) пределы напряжения цепи управления

находится в состоянии работы: 0,8...1,15 Uc 50 °C)<br>отпускание: 0,1...0,75 Uc 50 °C)

(дополнительные характеристики) защитное исполнение

TC в соответствии с IEC 60068

(условия эксплуатации) рабочая высота

2000 м без ухудшения номинальных значений

(дополнительные характеристики) сопротивление изоляции

> 10 МОм

Тип напряжения управления

DC (постоян.)

(дополнительные характеристики) минимальный коммутируемый ток

5 мА

Способ монтажа

DIN-рейка/винт

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

10 А в <50 °C

(дополнительные характеристики) соответствующий номинал предохранителя

10 А gG в соответствии с IEC 60947<br>10 А gG в соответствии с VDE 0660

(основные характеристики) применение контактора

цепь управления

(основные характеристики) тип цепи управления

пост. ток стандартный

(дополнительные характеристики) номинальная включающая способность irms

110 А в соответствии с IEC 60947

(дополнительные характеристики) время работы

10 мс отключение катушки и размыкание Н.О. контакта<br>30...40 мс включение катушки замыкание

(дополнительные характеристики) минимальное коммутируемое напряжение

17 В

(дополнительные характеристики) инструкции по завершению срока службы проду

0.5 мм

(дополнительные характеристики) максимальная частота коммутации

10000 цикл/ч

(дополнительные характеристики) механическая стойкость

вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6<br>вибраци

(дополнительные характеристики) пусковая мощность, вт

3-3 Вт 20 °C)

Тип подключения вспомогат. цепей

Винтовое соединение

Количество вспомогат. переключающих контактов

82e2c17f-96bf-11ea-8264-50e5493a71d0
