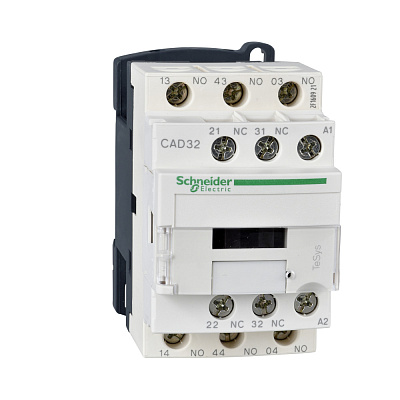

CAD32M7TQ

Ширина, мм

0.3

Артикул

CAD32M7TQ

Базовая единица

шт

Глубина, мм

0.15

Длина, мм

0.4

Количество в упаковке

24

Минимальный заказ

24

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

вспом. контактор

(дополнительные характеристики) [ue] номинальное рабочее напряжение

<= 690 V переменный ток 25...400 Hz

(дополнительные характеристики) [ui] номинальное напряжение изоляции

600 В - сертификация CSA<br>600 В - сертификация UL<br>690 В - категория перенапряжения

(дополнительные характеристики) ширина

45 мм

(условия эксплуатации) стандарты

BS 4794<br>NF C 63-140<br>VDE 0660<br>IEC 60947-5-1<br>EN 60947-5

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

TeSys D

(дополнительные характеристики) код совместимости

CAD

(дополнительные характеристики) вес

0.58 кг

(дополнительные характеристики) глубина

86 мм

(основные характеристики) наименование продукта

TeSys CAD

(дополнительные характеристики) количество в одном комплекте

комплект из 10 шт.

(основные характеристики) краткое название устройства

CAD

(дополнительные характеристики) монтажная опора

монтаж на панель<br>рейка

(дополнительные характеристики) высота

77 мм

(дополнительные характеристики) соединения – клеммы

1 1-4 мм²гибкий с кабельным наконечником<br>1 1-4 мм²гибкий без наконечника<br>1 1-4 мм²

(условия эксплуатации) степень защиты ip

IP2x в соответствии с VDE 0106

(условия эксплуатации) сертификаты

UL<br>CSA

(дополнительные характеристики) момент затяжки

1.7-1.7 Н-м

(дополнительные характеристики) механическая износостойкость

30000000 циклы

(основные характеристики) категория применения

AC-15<br>AC-14

Номин. напряжение питания цепи управления Us AC 60 Гц

8c34929c-96ba-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

8c34929b-96ba-11ea-8264-50e5493a71d0

(условия эксплуатации) рабочая температура окружающей среды

-40-70 °C при Uc<br>-5-60 °C при 0,8...1,1 Uc

(основные характеристики) напряжение цепи управления

220 В пер. ток 50/60 Hz

(основные характеристики) [up] номинальное импульсное выдерживаемое напряже

6 кВ в соответствии с IEC 60947

(основные характеристики) конфигурация главных контактов

3 Н.О. + 2 Н.З.

(дополнительные характеристики) тип сети

пер. ток

Количество вспомогат. нормально разомкнутых (НО) контактов, опережающих

82e2c182-96bf-11ea-8264-50e5493a71d0

Количество вспомогат. нормально замкнутых (НЗ) контактов

82e2c17d-96bf-11ea-8264-50e5493a71d0

Номин. рабочий ток Ie, 400 В

82e2c181-96bf-11ea-8264-50e5493a71d0

Количество нормально замкнутых (НЗ) контактов с задержкой переключения

82e2c183-96bf-11ea-8264-50e5493a71d0

(дополнительные характеристики) пределы напряжения цепи управления

отпускание: 0,3...0,6 Uc<br>находится в состоянии работы: 0,8...1,1 Uc в 50 Hz<br>находи

(условия эксплуатации) виброустойчивость

2 gn 5-300 Гц реле управления разомкнуто<br>4 gn 5-300 Гц реле управления замкнуто

(условия эксплуатации) ударопрочность

10 gn реле управления разомкнуто<br>15 gn реле управления замкнуто

(дополнительные характеристики) защитное исполнение

TH в соответствии с IEC 60068

(условия эксплуатации) рабочая высота

3000 м без ухудшения номинальных значений

(дополнительные характеристики) сопротивление изоляции

> 10 МОм

Тип напряжения управления

AC (перемен.)

(дополнительные характеристики) минимальный коммутируемый ток

5 мА

Способ монтажа

DIN-рейка/винт

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

10 А в <60 °C

(дополнительные характеристики) соответствующий номинал предохранителя

10 А gG в <= 690 V в соответствии с IEC 60947-5-1

(основные характеристики) применение контактора

цепь управления

(дополнительные характеристики) номинальная включающая способность irms

140 А в <= 690 V переменный ток в соответствии с IEC 60947-5-1

(дополнительные характеристики) время работы

12...22 мс включение катушки замыкание Н.О. контакта<br>4...12 мс отключение катушки и размыка

(дополнительные характеристики) минимальное коммутируемое напряжение

17 В

(дополнительные характеристики) максимальная частота коммутации

3 цикл/с в <20 °C

(дополнительные характеристики) время без перекрытия

1.5 мс при снятии напряжения между Н.З. и Н.О. контактами<br>1.5 мс при подаче напряжения межд

Тип подключения вспомогат. цепей

Винтовое соединение

Количество вспомогат. переключающих контактов

82e2c17f-96bf-11ea-8264-50e5493a71d0
