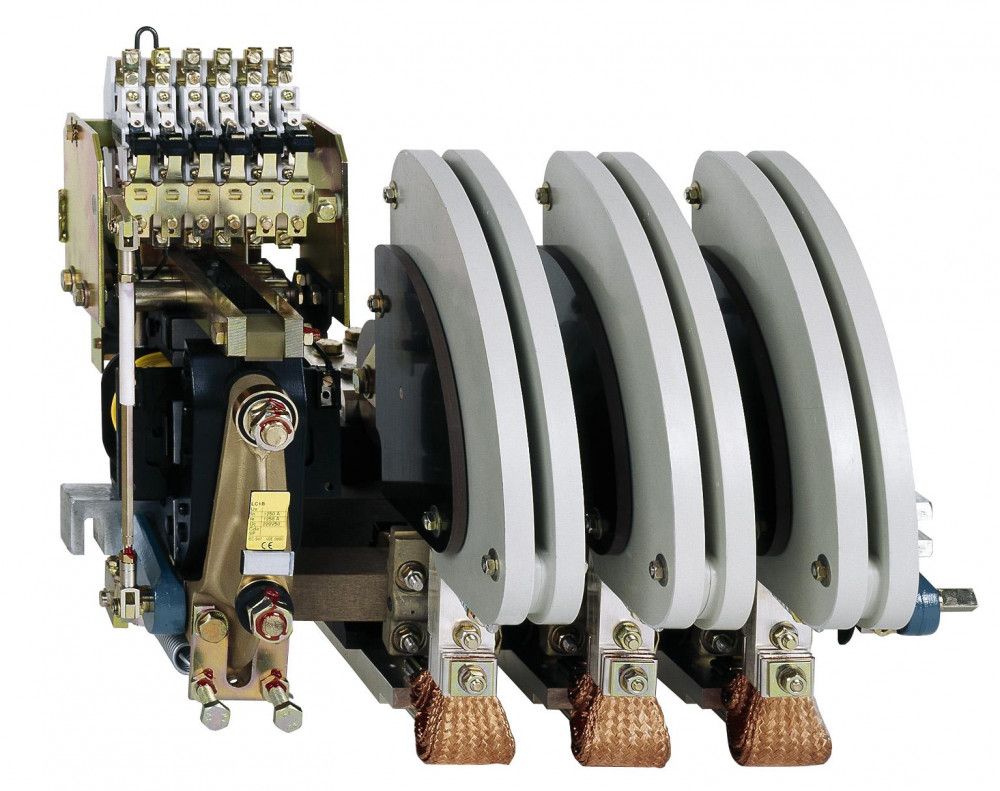

LC1BP33F22

Ширина

0.58

Артикул

LC1BP33F22

Базовая единица

шт

Глубина

0.52

Длина

0.89

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

контактор

(дополнительные характеристики) [ue] номинальное рабочее напряжение

силовая цепь: <= 1000 V переменный ток 50/60 Гц

(дополнительные характеристики) [ui] номинальное напряжение изоляции

1000 Всиловая цепь в соответствии с IEC 60158-1<br>1000 Всиловая цепь в соответствии с IEC 609

(дополнительные характеристики) ширина

790 мм

(дополнительные характеристики) мощность, рассеиваемая одним полюсом

290 Вт AC-3 - Ith 2000 А<br>520 Вт AC-1 - Ith 2000 А

(дополнительные характеристики) исполнение выключателя

стационарный

(дополнительные характеристики) [ie] номинальный рабочий ток

2000 А 40 °C) переменный ток AC-1 для силовая цепь<br>1500 А 55 °C) переменный ток AC-3 для си

(условия эксплуатации) стандарты

NF C 63-110<br>IEC 60158-1<br>BS 5424<br>VDE 0660<br>IEC 60947-4

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

TeSys B

(дополнительные характеристики) код совместимости

LC1BP

(дополнительные характеристики) вес

94 кг

(дополнительные характеристики) вспомогательные контакты

2 Н.О. + 2 Н.З.

(дополнительные характеристики) глубина

475 мм

(условия эксплуатации) рабочая температура

-5-55 °C

(основные характеристики) наименование продукта

TeSys B

(основные характеристики) описание полюсов

3P

(основные характеристики) краткое название устройства

LC1BP

(дополнительные характеристики) монтажная опора

перфорированные монтажные рейки<br>опорная скоба шины

(дополнительные характеристики) высота

490 мм

(дополнительные характеристики) соединения – клеммы

силовая цепь: болтовое соединение

(условия эксплуатации) сертификаты

CSA<br>RINA<br>BV

(дополнительные характеристики) момент затяжки

силовая цепь: 35 Н-м - шины

(основные характеристики) тип сети

пер. ток

(дополнительные характеристики) механическая износостойкость

1200000 циклы

(основные характеристики) категория применения

AC-3<br>AC-4<br>AC-1

Номин. напряжение питания цепи управления Us AC 60 Гц

8c34927b-96ba-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

8c34929b-96ba-11ea-8264-50e5493a71d0

(основные характеристики) напряжение цепи управления

110 V пер. ток 50/60 Hz

(основные характеристики) конфигурация главных контактов

3 Н.О.

Номин. коммутируем. мощность при AC-3, 400 В

a08b611b-96ca-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) силовых контактов

c5643da1-96bf-11ea-8264-50e5493a71d0

Количество нормально замкнутых (НЗ) силовых контактов

bf6bf9e5-96bf-11ea-8264-50e5493a71d0

Количество вспомогат. нормально замкнутых (НЗ) контактов

82e2c17d-96bf-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-3, 400 В

a08b611a-96ca-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-1, 400 В

a08b6119-96ca-11ea-8264-50e5493a71d0

(дополнительные характеристики) пределы напряжения цепи управления

находится в состоянии работы: 0,85...1,1 Uc в 50/60 Hz<br>отпускание: 0,35...0,5 Uc в 50/60 Hz

(условия эксплуатации) защитное исполнение

TC<br>TH

(условия эксплуатации) рабочая высота

3000 м без ухудшения номинальных значений

(дополнительные характеристики) мощность двигателя, квт

425 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)<br>670 кВт в 1000 V переменный ток 50/60

Тип напряжения управления

AC (перемен.)

Номин. раб. ток Ie при AC-4, 400 В

a08b611c-96ca-11ea-8264-50e5493a71d0

Номин. коммутируем. мощность при AC-4, 400 В

a08b611d-96ca-11ea-8264-50e5493a71d0

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

2000 А в <40 °C для силовая цепь

(дополнительные характеристики) соответствующий номинал предохранителя

1600 А aM в <= 440 V для силовая цепь<br>2000 А gI в <= 440 V для силовая цепь

(основные характеристики) применение контактора

двигатель-обогрев-освещение

(дополнительные характеристики) номинальная включающая способность irms

15000 А в 1000 V переменный ток для силовая цепь в соответствии с IEC 60158-1<br>15000 А в 100

(дополнительные характеристики) время работы

100...150 мс включение<br>50...100 мс отключение

(дополнительные характеристики) максимальная частота коммутации

120 цикл/ч в <55 °C

(основные характеристики) номинальная отключающая способность

12000 А в 500 V для силовая цепь в соответствии с IEC 60158-1<br>12000 А в 500 V для силовая ц

(основные характеристики) среднее полное сопротивление

0.13 мОм - Ith 2000 А 50 Гц для силовая цепь

Тип подключения силовой электрич. цепи

Болтовое соединение
