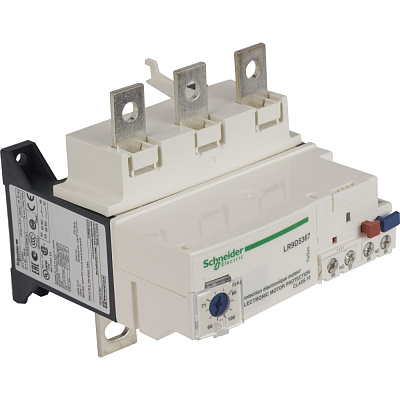

LR9D5367

Ширина, мм

0.16

Артикул

LR9D5367

Базовая единица

шт

Глубина, мм

0.15

Длина, мм

0.13

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

электронное тепловое реле защиты от перегрузки

(дополнительные характеристики) [ue] номинальное рабочее напряжение

690 V 50...60 Hz

(дополнительные характеристики) [ui] номинальное напряжение изоляции

силовая цепь: 1000 В в соответствии с IEC 60947-4-1<br>силовая цепь: 600 В в соответствии с CS

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ в соответствии с IEC 61000-4-5

(дополнительные характеристики) чувствительность к обрыву фазы

срабатывает за 4 с +/- 20 % в соответствии с IEC 60947-4-1

(основные характеристики) диапазон уставок тепловой защиты

60-100 А

(условия эксплуатации) стандарты

VDE 0660<br>IEC 60947-4-1<br>IEC 255-8<br>EN 60947-4-1<br>IEC 255-17

(экологичность предложения) не содержит ртути

да

(дополнительные характеристики) код совместимости

LR9D

(дополнительные характеристики) вес

0.885 кг

(дополнительные характеристики) совместимость продукта

LC1D115<br>LC1D150<br>автоматический выключатель NSX

(дополнительные характеристики) глубина

132 мм

(основные характеристики) наименование продукта

TeSys LRD

(основные характеристики) краткое название устройства

LR9D

(дополнительные характеристики) монтажная опора

под контактором<br>рейка

(дополнительные характеристики) соединения – клеммы

силовая цепь: шины<br>цепь управления: винтовой зажим 1 кабель(и) 0.5-1.5 мм² гибкий без након

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

CSA 22-2<br>UL 508

(дополнительные характеристики) момент затяжки

цепь аварийной сигнализации: 0.45 Н-м - винтовой зажим<br>силовая цепь: 18 Н-м - шины M8<br

(основные характеристики) тип сети

переменный ток

(дополнительные характеристики) частота сети

50...60 Hz

(условия эксплуатации) рабочая температура окружающей среды

-20-60 °C без понижения в соответствии с IEC 60947-4-1

(дополнительные характеристики) уставка срабатывания

1,05 +/- 0,06 In аварийный сигнал в соответствии с IEC 60947-4-1<br>1,12 +/- 0,06 In снятие на

(основные характеристики) применение реле

защита двигателя

(дополнительные характеристики) тип управления

красный кнопка: останов<br>синий кнопка: сброс

Количество вспомогат. нормально замкнутых (НЗ) контактов

88ee1802-96bf-11ea-8264-50e5493a71d0

(условия эксплуатации) электрическая прочность изоляции

6 кВ в 50 Гц в соответствии с IEC 60255-5

Макс. допустимое раб. напряжение Ue

4ae56c74-96c4-11ea-8264-50e5493a71d0

(условия эксплуатации) защитное исполнение

TH в соответствии с IEC 60068

(условия эксплуатации) рабочая высота

<= 2000 м без понижения

(дополнительные характеристики) температурная компенсация

-20-60 °C

(дополнительные характеристики) maximum voltage drop

<2.5 В замкнутое состояние

Регулируемый диапазон тока

5318ada9-96e4-11ea-8264-50e5493a71d0

Способ монтажа

Непосредств. крепл./обособленн. размещение

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

5 А для цепь сигнализации

(дополнительные характеристики) соответствующий номинал предохранителя

5 А gG для цепь сигнализации

Класс защиты

Класс 10

(дополнительные характеристики) механическая стойкость

вибрации: 2 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6<br>удары: 13 g (ном.) в течени

Тип подключения силовой электрич. цепи

Винтовое соединение

Количество вспомогат. переключающих контактов

82e2c17f-96bf-11ea-8264-50e5493a71d0

(дополнительные характеристики) коммутационная способность, ма

0...150 мА
