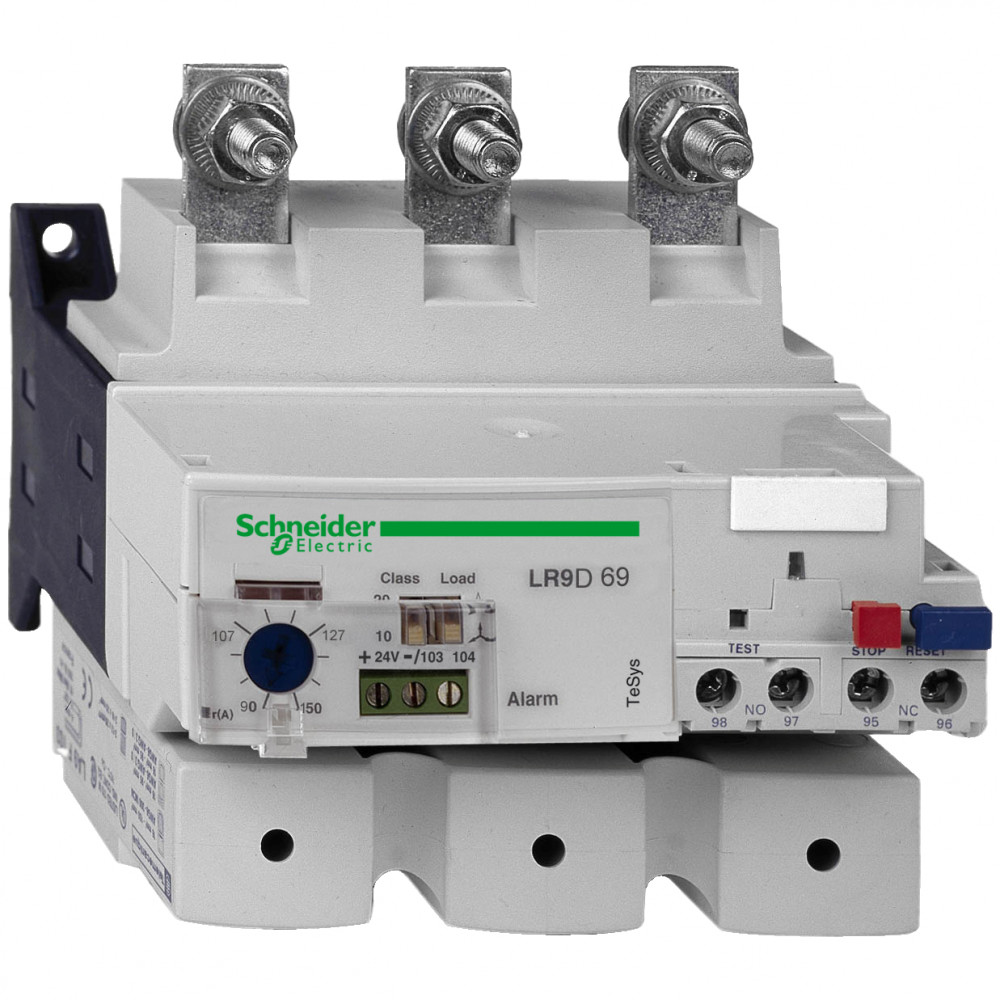

LR9D69

Ширина, мм

0.155

Артикул

LR9D69

Базовая единица

шт

Глубина, мм

0.15

Длина, мм

0.13

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

электронное тепловое реле защиты от перегрузки

(дополнительные характеристики) [ue] номинальное рабочее напряжение

690 V 50...60 Hz

(дополнительные характеристики) [ui] номинальное напряжение изоляции

силовая цепь: 1000 В в соответствии с IEC 60947-4-1<br>силовая цепь: 600 В в соответствии с CS

(дополнительные характеристики) чувствительность к обрыву фазы

срабатывает за 4 с +/- 20 % в соответствии с IEC 60947-4-1

(основные характеристики) диапазон уставок тепловой защиты

90-150 А

(условия эксплуатации) стандарты

IEC 60947-4-1<br>VDE 0660<br>EN 60947-4-1<br>IEC 255-8<br>IEC 255-17

(экологичность предложения) не содержит ртути

да

(дополнительные характеристики) код совместимости

LR9D

(дополнительные характеристики) вес

0.9 кг

(дополнительные характеристики) глубина

132 мм

(основные характеристики) наименование продукта

TeSys LRD

(основные характеристики) краткое название устройства

LR9D

(дополнительные характеристики) монтажная опора

под контактором<br>рейка

(дополнительные характеристики) соединения – клеммы

силовая цепь: шины<br>цепь управления: винтовой зажим 1 кабель(и) 0.5-1.5 мм² гибкий без након

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

CSA 22-2<br>UL 508

(дополнительные характеристики) момент затяжки

цепь аварийной сигнализации: 0.45 Н-м - винтовой зажим<br>силовая цепь: 18 Н-м - шины M8<br

(дополнительные характеристики) частота сети

50...60 Hz

(условия эксплуатации) рабочая температура окружающей среды

-20-60 °C без понижения в соответствии с IEC 60947-4-1

(основные характеристики) совместимость продукта

автоматический выключатель NSX<br>LC1D115<br>LC1D150

(дополнительные характеристики) уставка срабатывания

1,05 +/- 0,06 In аварийный сигнал в соответствии с IEC 60947-4-1<br>1,12 +/- 0,06 In снятие на

(основные характеристики) [up] номинальное импульсное выдерживаемое напряже

6 кВ в соответствии с IEC 61000-4-5

(дополнительные характеристики) тип сети

переменный ток

(основные характеристики) применение реле

защита двигателя

(дополнительные характеристики) тип управления

красный кнопка: останов<br>синий кнопка: сброс

Количество вспомогат. нормально замкнутых (НЗ) контактов

88ee1802-96bf-11ea-8264-50e5493a71d0

(условия эксплуатации) электрическая прочность изоляции

6 кВ в 50 Гц в соответствии с IEC 60255-5

Макс. допустимое раб. напряжение Ue

4ae56c74-96c4-11ea-8264-50e5493a71d0

(дополнительные характеристики) защитное исполнение

TH в соответствии с IEC 60068

(условия эксплуатации) рабочая высота

<= 2000 м без понижения

(дополнительные характеристики) температурная компенсация

-20-60 °C

(дополнительные характеристики) maximum voltage drop

<2.5 В замкнутое состояние

Регулируемый диапазон тока

f2ff5bd6-96e5-11ea-8264-50e5493a71d0

Способ монтажа

Непосредств. крепл./обособленн. размещение

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

5 А для цепь сигнализации

(дополнительные характеристики) соответствующий номинал предохранителя

5 А gG для цепь сигнализации

Класс защиты

Прочее

(дополнительные характеристики) механическая стойкость

вибрации: 2 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6<br>удары: 13 g (ном.) в течени

Тип подключения силовой электрич. цепи

Винтовое соединение

Количество вспомогат. переключающих контактов

82e2c17f-96bf-11ea-8264-50e5493a71d0

(дополнительные характеристики) коммутационная способность, ма

0...150 мА
