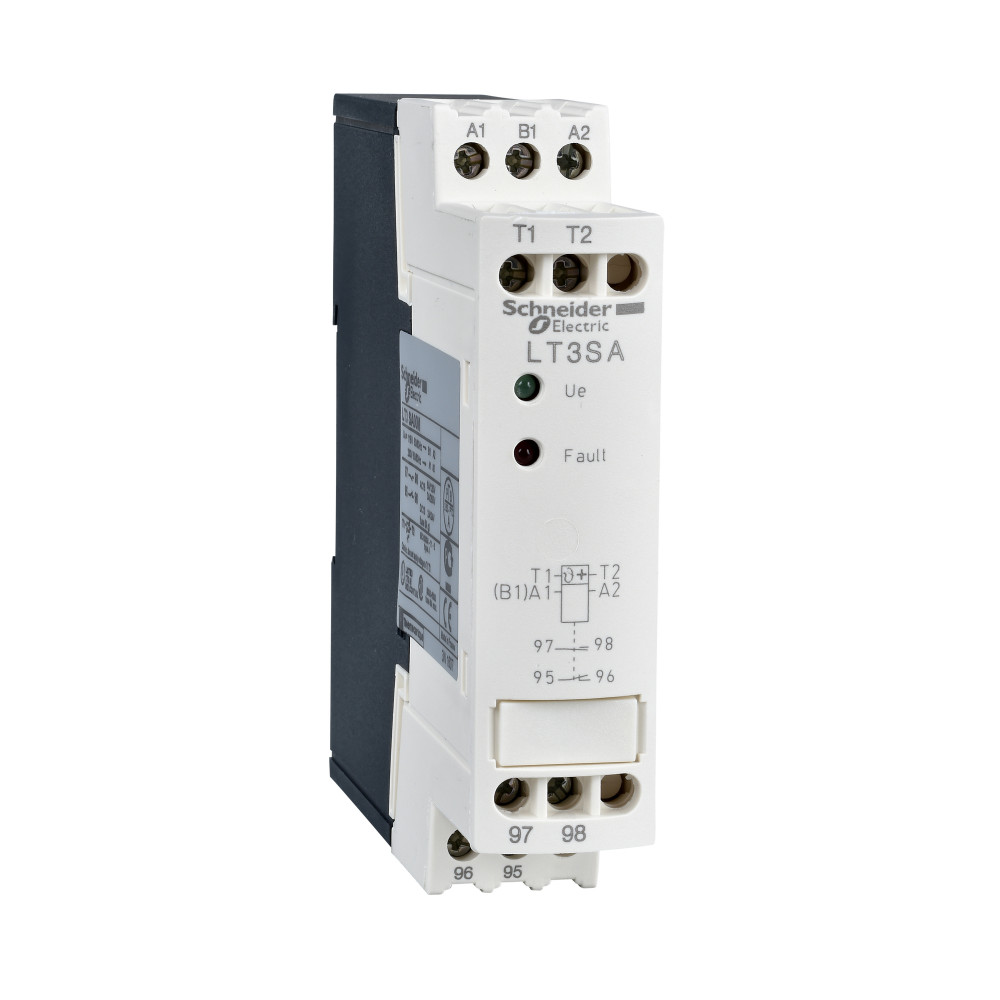

LT3SA00M

Ширина, мм

0.103

Артикул

LT3SA00M

Базовая единица

шт

Глубина, мм

0.025

Длина, мм

0.105

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

блоки тепловой защиты по сигналу терморезисторных датчиков

(дополнительные характеристики) [ue] номинальное рабочее напряжение

250 V переменный ток 50/60 Гц для релейный выход управления

(дополнительные характеристики) [ui] номинальное напряжение изоляции

релейный выход управления: 500 В переменный ток

(дополнительные характеристики) ширина

22.5 мм

(условия эксплуатации) стандарты

IEC 60947-8<br>IEC 60034-11<br>VDE 0660

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

LT3

(дополнительные характеристики) код совместимости

LT3SA

(дополнительные характеристики) вес

0.22 кг

(дополнительные характеристики) глубина

100 мм

(условия эксплуатации) рабочая температура

-25-60 °C

(основные характеристики) краткое название устройства

LT3SA

(дополнительные характеристики) высота

100 мм

(дополнительные характеристики) соединения – клеммы

силовая цепь: соединитель с безвинтовыми зажимами 1 кабель (-и) 0.75-2.5 мм²гибкий с кабельным након

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529<br>IP20 в соответствии с VDE 0106

(дополнительные характеристики) момент затяжки

0.8 N.m

(дополнительные характеристики) тип привода

автоматический сброс

(основные характеристики) отключающая способность

2 А в 24 В постоянный ток DC-13<br>3 А в 250 V переменный ток AC-16<br>6 А в 120 V AC 50

(условия эксплуатации) электромагнитная совместимость

стойкость к электростатическому разряду уровень 3 в соответствии с IEC 61000-4-2<br>стойкость

(основные характеристики) напряжение цепи управления

115...230 V переменный ток 50/60 Гц

(дополнительные характеристики) [uimp] номинальное импульсное допустимое на

2.5 кВ

(дополнительные характеристики) потребляемая мощность при удержании, вт

1-1 Вт

(дополнительные характеристики) входное напряжение

< 2.5 V (1500 Ом) для датчика<br>< 7,5 В (4000 Ом) для датчика в соответствии с IEC 6003

(основные характеристики) тип контактов

1 Н.З. + 1 Н.О. двойное напряжение

(дополнительные характеристики) пределы напряжения цепи управления

0,85...1,1 Uc

(условия эксплуатации) виброустойчивость

1 gn 25...150 Hz в соответствии с IEC 60068-2-6<br>2,5 gn 2...25 Hz в соответствии с IEC 60068

(условия эксплуатации) ударопрочность

5 gn 11 ms в соответствии с IEC 60068-2-27

(условия эксплуатации) температура окружающего воздуха при хранении

-40-85 °C в соответствии с IEC 60068-2-1<br>-40-85 °C в соответствии с IEC 60068-2-2

(условия эксплуатации) рабочая высота

<= 1500 м без ухудшения номинальных значений в зависимости от температуры<br>> 1500...30

(дополнительные характеристики) сопротивление изоляции

1500-1650 Ом сброс<br>2700-3100 Ом срабатывание

(дополнительные характеристики) сброс

автоматический сброс

Тип напряжения управления

AC (перемен.)

Количество нормально замкнутых (НЗ) контактов

3d6a5781-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

3d6a577d-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

Ширина

5eefca22-96bf-11ea-8264-50e5493a71d0

Высота

9bfcda69-96bc-11ea-8264-50e5493a71d0

Глубина

3637013f-96bd-11ea-8264-50e5493a71d0

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

5 А для релейный выход управления

Тип подключения вспомогат. цепей

Винтовое соединение
