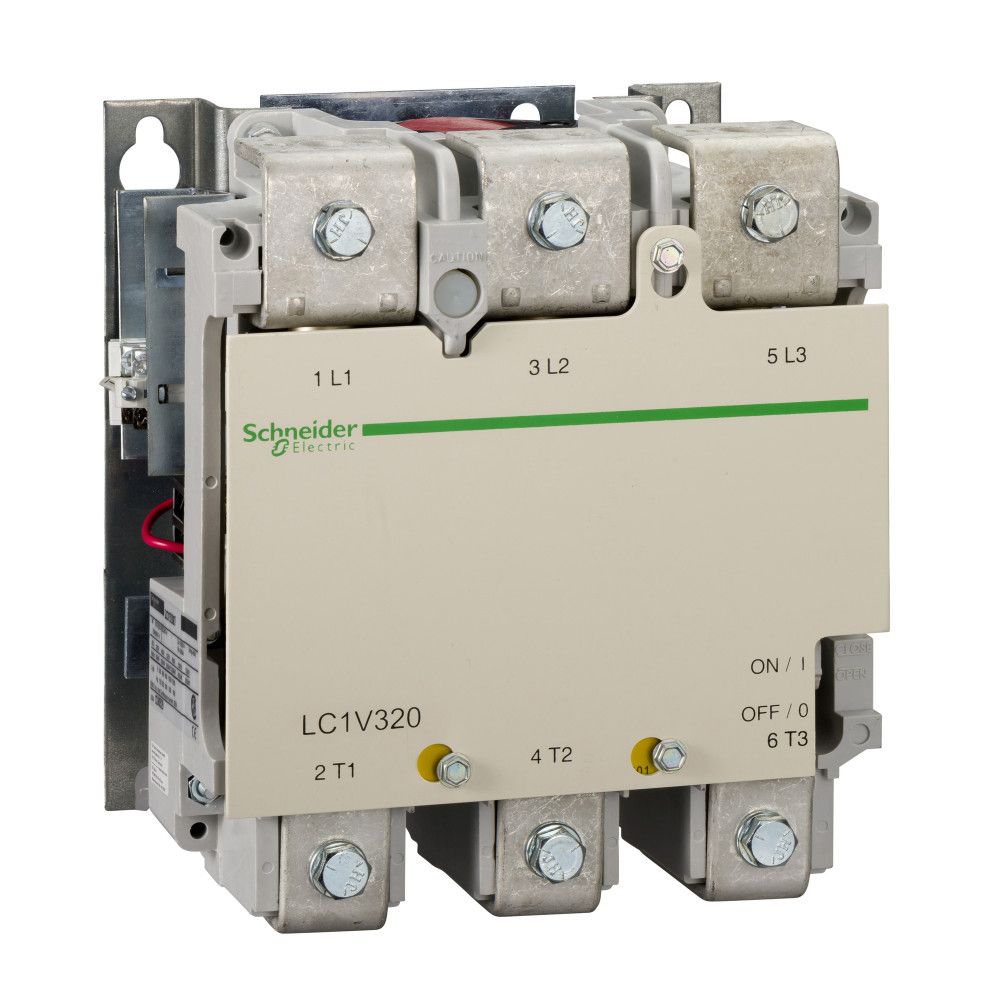

LC1V320P7

Ширина

0.4

Артикул

LC1V320P7

Базовая единица

шт

Глубина

0.33

Длина

0.34

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) серия

TeSys

(основные характеристики) тип продукта

вакуумный контактор

(дополнительные характеристики) [ue] номинальное рабочее напряжение

силовая цепь: <= 1000 V переменный ток 50/60 Гц

(дополнительные характеристики) [ui] номинальное напряжение изоляции

силовая цепь: 1500 В<br>цепи заземления: 2000 В<br>цепь управления: 690 В

(дополнительные характеристики) ширина

201 мм

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

8 кВ

(дополнительные характеристики) [ie] номинальный рабочий ток

320 А 40 °C) переменный ток AC-1 для силовая цепь<br>320 А 55 °C) переменный ток AC-3 для сило

(условия эксплуатации) стандарты

EN 60947-4-1<br>IEC 60947-4-1

(условия эксплуатации) огнестойкость

850 °C в соответствии с IEC 60695-2-1

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

TeSys V

(дополнительные характеристики) код совместимости

LC1V

(дополнительные характеристики) вес

10.5 кг

(дополнительные характеристики) вспомогательные контакты

1 Н.О. + 1 Н.З.

(дополнительные характеристики) глубина

159 мм

(условия эксплуатации) рабочая температура

-5-55 °C

(основные характеристики) наименование продукта

TeSys V

(основные характеристики) описание полюсов

3P

(основные характеристики) краткое название устройства

LC1V

(дополнительные характеристики) монтажная опора

монтаж на панель<br>рейка

(дополнительные характеристики) высота

222 мм

(дополнительные характеристики) соединения – клеммы

цепь управления: разъем 1 2.5-2.5 мм²<br>силовая цепь: разъем 1 185-185 мм²

(условия эксплуатации) степень защиты ip

IP00 в соответствии с IEC 60529

(дополнительные характеристики) момент затяжки

силовая цепь: 39 Н-м - разъем - кабель 185-185 мм² шестигранный

(основные характеристики) тип сети

пер. ток

(дополнительные характеристики) механическая износостойкость

2500000 циклы

(основные характеристики) категория применения

AC-3<br>AC-4<br>AC-1

Номин. напряжение питания цепи управления Us AC 60 Гц

8c34929c-96ba-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

8c34929b-96ba-11ea-8264-50e5493a71d0

(дополнительные характеристики) напряжение цепи управления

220...240 V пер. ток 50/60 Hz

(основные характеристики) конфигурация главных контактов

3 Н.О.

Номин. коммутируем. мощность при AC-3, 400 В

c4c84147-96ca-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) силовых контактов

c5643da1-96bf-11ea-8264-50e5493a71d0

Количество нормально замкнутых (НЗ) силовых контактов

bf6bf9e5-96bf-11ea-8264-50e5493a71d0

Количество вспомогат. нормально замкнутых (НЗ) контактов

88ee1802-96bf-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-3, 400 В

44d5038c-96cc-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-1, 400 В

faf33ffc-96cb-11ea-8264-50e5493a71d0

(дополнительные характеристики) пределы напряжения цепи управления

0,8...1,1 Uc в 50/60 Hz

(условия эксплуатации) виброустойчивость

2 gn 10-500 Гц

(условия эксплуатации) ударопрочность

10 gn контактор замкнут<br>10 gn контактор разомкнут

(условия эксплуатации) рабочая высота

3600...4500 м

(дополнительные характеристики) мощность двигателя, квт

160 кВт в 400 V переменный ток 50/60 Гц (AC-3)<br>220 кВт в 525 V переменный ток 50/60 Гц (AC-

Тип напряжения управления

AC (перемен.)

Номин. раб. ток Ie при AC-4, 400 В

c79091c2-96c9-11ea-8264-50e5493a71d0

Номин. коммутируем. мощность при AC-4, 400 В

cfd21374-96cb-11ea-8264-50e5493a71d0

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

10 А для цепь управления<br>320 А для силовая цепь

(дополнительные характеристики) соответствующий номинал предохранителя

10 А gG для цепь управления<br>400 А aM в <= 1000 V для силовая цепь в соответствии с IEC 6

(основные характеристики) применение контактора

активная нагрузка<br>управление электродвигателем

(дополнительные характеристики) номинальная включающая способность irms

3800 А в 1500 V переменный ток для силовая цепь в соответствии с IEC 60947

(дополнительные характеристики) время работы

24...32 мс при замыкании<br>95...115 мс при размыкании

(дополнительные характеристики) максимальная частота коммутации

1200 цикл/ч

(дополнительные характеристики) технология использования катушек

без встроенного симметричного защитного стабилитрона

Тип подключения силовой электрич. цепи

Болтовое соединение
