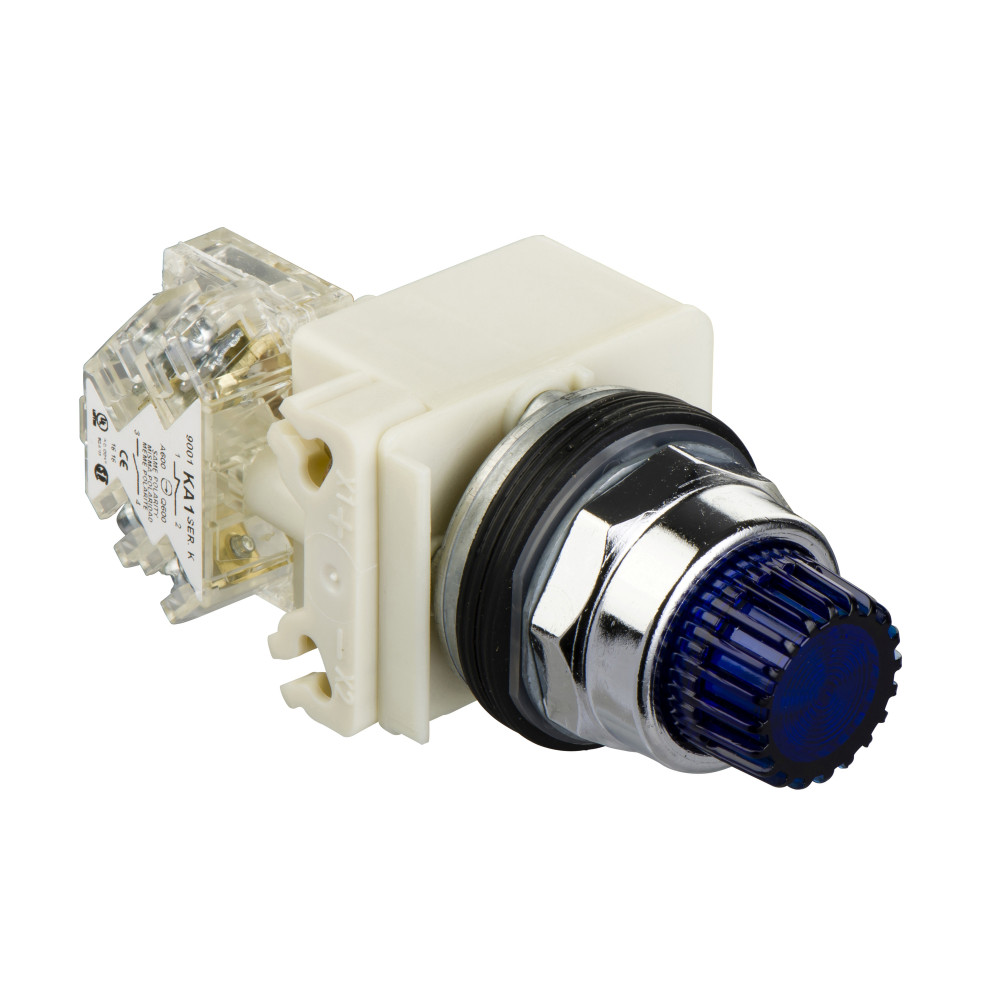

9001K2L7LH13

Ширина, мм

0.058

Артикул

9001K2L7LH13

Базовая единица

шт

Глубина, мм

0.048

Длина, мм

0.114

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

illuminated push-button

(дополнительные характеристики) [ui] номинальное напряжение изоляции

250 В (степень загрязнения 3) в соответствии с IEC 60947-1

(условия эксплуатации) стандарты

JIS C 4520<br>CSA C22.2 № 14<br>EN/IEC 60947-1<br>UL 508<br>EN/IEC 60947-5-1

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

Harmony 9001K

(дополнительные характеристики) код совместимости

9001K

(условия эксплуатации) рабочая температура

-25-70 °C

(основные характеристики) краткое название устройства

9001K

(дополнительные характеристики) соединения – клеммы

винтовой зажим 1 x 0,22...2 x 1,5 мм² в соответствии с IEC 60947-1

(дополнительные характеристики) материал контактов

контакты из серебрянного сплава

(условия эксплуатации) степень защиты ip

IP66 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

NEMA<br>UL 508

(дополнительные характеристики) момент затяжки

0.8-0.8 Н-м в соответствии с IEC 60947-1

(дополнительные характеристики) механическая износостойкость

5000000 циклы

Тип подключения

Винтовое соединение

(условия эксплуатации) категория перенапряжения

класс II в соответствии с IEC 61140

(основные характеристики) [ie] номинальный рабочий ток

3 А в 240 V, AC-15, A600-Q600 в соответствии с NEMA

(дополнительные характеристики) описание зажимов iso n°1

(13-14-11-12)OF

(основные характеристики) [up] номинальное импульсное выдерживаемое напряже

2.5 кВ в соответствии с IEC 60947-1

(основные характеристики) параметры управляющего устройства

синий выступающий, без маркировки

(дополнительные характеристики) источник света

лампа накаливания<br>лампа накаливания

(дополнительные характеристики) цоколь лампы

BA 9s

(дополнительные характеристики) питание блока световой сигнализации

через встроенный трансформатор

(дополнительные характеристики) тип контактов

1 переключающ.

Количество позиций для управляющих элементов

5786f098-96c5-11ea-8264-50e5493a71d0

(основные характеристики) комплектация изделия

механизм в сборе

(основные характеристики) [icm] номинальная включающая способность (на к.з.

12 кА в 600 В AC-15, 7200 В·А<br>15 кА в 480 V AC-15, 7200 В·А<br>30 кА в 240 V AC-15, 7

(дополнительные характеристики) монтажный диаметр

30 мм

Тип кнопки

Высокая

(условия эксплуатации) виброустойчивость

7 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

50 gn в соответствии с IEC 60068-2-27

Высота отверстия

e46e96af-96c3-11ea-8264-50e5493a71d0

(дополнительные характеристики) защитное исполнение

TC

(дополнительные характеристики) форма головки сигнального блока

восьмиугольный

(основные характеристики) доп. информация для толкателя

без кожуха

Цвет переднего кольца

Хром

Степень защиты (IP)

IP66

(дополнительные характеристики) форма головки винта

поперечный перфорированный

(дополнительные характеристики) общая ширина cad

54 мм

(дополнительные характеристики) общая высота cad

42 мм<br>103 мм

(дополнительные характеристики) материал окантовки

хромированный металл

Количество нормально замкнутых (НЗ) контактов

8c34925b-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

8c349271-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

8c3492b0-96ba-11ea-8264-50e5493a71d0

Материал переднего кольца

Металл

(условия эксплуатации) степень защиты nema

NEMA 1<br>NEMA 12<br>NEMA 13<br>NEMA 2<br>NEMA 3<br>NEMA 3R<br>N

(основные характеристики) рабочее положение

любое положение

Конструкция линзы

Круглая (-ое)

Напряжение питания лампы

1e815ebd-96cf-11ea-8264-50e5493a71d0

Диаметр отверстия

1b1bb363-96d0-11ea-8264-50e5493a71d0

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

10 А

Цвет кнопки

Синий

(основные характеристики) тип рукоятки

с возвратом

(дополнительные характеристики) работа контактов

стандарт

(дополнительные характеристики) прямое размыкание

без
