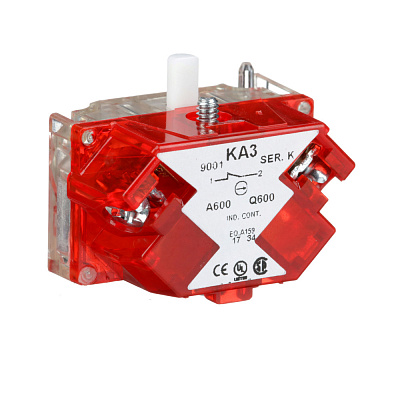

9001KA3

Ширина, мм

0.03

Артикул

9001KA3

Базовая единица

шт

Глубина, мм

0.033

Длина, мм

0.041

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

блок контактов с защищенными зажимами

(дополнительные характеристики) [ui] номинальное напряжение изоляции

250 В (степень загрязнения 3) в соответствии с IEC 60947-1

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

2.5 кВ в соответствии с IEC 60947-1

(дополнительные характеристики) [ie] номинальный рабочий ток

3 А в 240 V, AC-15, A600-Q600 в соответствии с NEMA<br>0.55 А в 125 V, DC-13, A600-Q600 в соот

(условия эксплуатации) стандарты

UL 508<br>JIS C 4520<br>JIS C 852<br>EN/IEC 60947-5-4<br>CSA C22.2 № 14<b

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(основные характеристики) серия продукта

Harmony 9001K

(дополнительные характеристики) код совместимости

9001K

(дополнительные характеристики) вес

0.023 кг

(условия эксплуатации) рабочая температура

-25-70 °C

(основные характеристики) краткое название устройства

9001K

(дополнительные характеристики) соединения – клеммы

винтовой зажим, 1 x 0,22...2 x 2,5 мм² в соответствии с IEC 60947-1

(дополнительные характеристики) материал контактов

контакты из серебрянного сплава

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

NEMA<br>UL 508

(дополнительные характеристики) момент затяжки

0.8-0.8 Н-м в соответствии с IEC 60947-1

Тип подключения

Винтовое соединение

(дополнительные характеристики) описание зажимов iso n°1

(3-4)NO

Номин. раб. ток Ie при AC-15, 230 В

f957a5c8-96c4-11ea-8264-50e5493a71d0

(основные характеристики) [icm] номинальная включающая способность (на к.з.

12 кА в 600 В AC-15, 7200 В·А<br>15 кА в 480 V AC-15, 7200 В·А<br>30 кА в 240 V AC-15, 7

(условия эксплуатации) класс защиты от поражения электр. током

класс II в соответствии с IEC 61140

(основные характеристики) тип контактов

1 Н.З.

(условия эксплуатации) виброустойчивость

7 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

50 gn в соответствии с IEC 60068-2-27

(условия эксплуатации) защитное исполнение

TC

(дополнительные характеристики) форма головки винта

поперечный перфорированный

Количество нормально замкнутых (НЗ) контактов

3d6a5781-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

8c349271-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

Способ монтажа

Прочее

Модель/исполнение

Частично (наполовину) интегрируемый

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

10 А

(дополнительные характеристики) работа контактов

стандарт

(дополнительные характеристики) прямое размыкание

с в соответствии с IEC 60947-5-2
