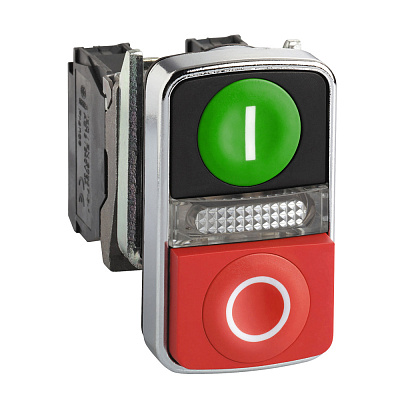

XB4BW73731M5

Ширина, мм

0.033

Артикул

XB4BW73731M5

Базовая единица

шт

Глубина, мм

0.086

Длина, мм

0.053

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

illuminated double-headed push-button

(дополнительные характеристики) [ui] номинальное напряжение изоляции

600 В (степень загрязнения 3) в соответствии с EN 60947-1

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ в соответствии с EN 60947-1

(дополнительные характеристики) [ie] номинальный рабочий ток

3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>6 А в 120 V AC 50/60Hz, AC-15, A

(условия эксплуатации) стандарты

EN/IEC 60947-5-1<br>CSA C22.2 № 14<br>EN/IEC 60947-5-4<br>EN/IEC 60947-1<br>

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Harmony XB4

(дополнительные характеристики) код совместимости

XB4

(дополнительные характеристики) вес

0.13 кг

(условия эксплуатации) рабочая температура

-40-70 °C

(основные характеристики) краткое название устройства

XB4

(дополнительные характеристики) соединения – клеммы

винтовой зажим, <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN/IEC 60947-1<br>

(дополнительные характеристики) материал контактов

серебряный сплав (Ag/Ni)

(условия эксплуатации) степень защиты ip

IP66 в соответствии с IEC 60529<br>IP69K в соответствии с IEC 60529<br>IP69 в соответств

(условия эксплуатации) сертификаты

RINA<br>DNV<br>LROS (Lloyds register of shipping)<br>внесен в список UL<br>G

(дополнительные характеристики) момент затяжки

0.8-1.2 Н-м в соответствии с EN 60947-1

(дополнительные характеристики) использование контактов

стандартный контакт

(дополнительные характеристики) механическая износостойкость

1000000 циклы

(дополнительные характеристики) электрическая износостойкость

1000000 циклы, AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в с

Тип подключения

Винтовое соединение

(дополнительные характеристики) выдерживаемая импульсная помеха

1 кВ в соответствии с IEC 61000-4-5

(дополнительные характеристики) стойкость к мойке под высоким давлением

7000000 паскаль в 55 °C, расстояние: 0.1 м

(дополнительные характеристики) номинальное напряжение питания [us]

230...240 В пер. ток в 50/60 Hz

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

λ < 10exp(-6) в 5 V и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4<br>λ < 10e

(дополнительные характеристики) рабочая сила

3.5 Н Н.З. изменение коммутационного состояния<br>3.8 Н Н.О. изменение коммутационного состоян

(дополнительные характеристики) рабочий ход

1.5 мм (Н.З. изменение коммутационного состояния)<br>2.6 мм (Н.О. изменение коммутационного со

(основные характеристики) цвет источника света

белый

(основные характеристики) источник света

светодиод с защитой

(дополнительные характеристики) тип сигнализации

постоянный

(дополнительные характеристики) цоколь лампы

встроенный светодиод

(дополнительные характеристики) тип контактов

1 Н.О. + 1 Н.З.

Количество позиций для управляющих элементов

5786f0ad-96c5-11ea-8264-50e5493a71d0

(основные характеристики) комплектация изделия

механизм в сборе

(дополнительные характеристики) срок службы батареи

100000 ч при номинальном напряжении и 25 °C

(дополнительные характеристики) изоляционный экран

нет

(дополнительные характеристики) потребляемый ток

14 мА

(условия эксплуатации) класс защиты от поражения электр. током

класс I в соответствии с IEC 60536

Тип кнопки

Высокая

(условия эксплуатации) виброустойчивость

5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 6

(условия эксплуатации) стойкость к коммутационным помехам

2 кВ в соответствии с IEC 61000-4-4

(условия эксплуатации) стойкость к электромагнитным полям

10 В/м в соответствии с IEC 61000-4-3

(условия эксплуатации) стойкость к электростатическому разряду

6 кВ при контакте, на металлических частях в соответствии с IEC 61000-4-2<br>8 кВ через воздух

Высота отверстия

e46e96af-96c3-11ea-8264-50e5493a71d0

(условия эксплуатации) защитное исполнение

TH

(дополнительные характеристики) форма головки сигнального блока

прямоугольный

(основные характеристики) монтажный диаметр

22 мм

Цвет переднего кольца

Хром

Степень защиты (IP)

IP66

(дополнительные характеристики) форма головки винта

пересечение совместим с JIS No 1 отвертка<br>пересечение совместим с Philips No 1 отвертка<

(основные характеристики) цвет маркировки

черная маркировка белого колпачка толкателя<br>белая маркировка колпачков толкателей зеленого,

Количество нормально замкнутых (НЗ) контактов

3d6a5781-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

3d6a577d-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

Материал переднего кольца

Металл

(условия эксплуатации) степень защиты nema

NEMA 13<br>NEMA 4X

Конструкция линзы

Прямоугольн.

(условия эксплуатации) электромагнитное излучение

класс B в соответствии с IEC 55011

Напряжение питания лампы

1be53d48-96ce-11ea-8264-50e5493a71d0

Диаметр отверстия

81e6ff29-96c5-11ea-8264-50e5493a71d0

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

10 А в соответствии с EN/IEC 60947-5-1

Цвет кнопки

Красный + зеленый

(основные характеристики) тип головки кулачкового выключателя

standard

(дополнительные характеристики) работа контактов

медленное размыкание

(дополнительные характеристики) прямое размыкание

с в соответствии с EN/МЭК 60947-5-1 приложение К

(основные характеристики) материал окантовки

хромированный металл
