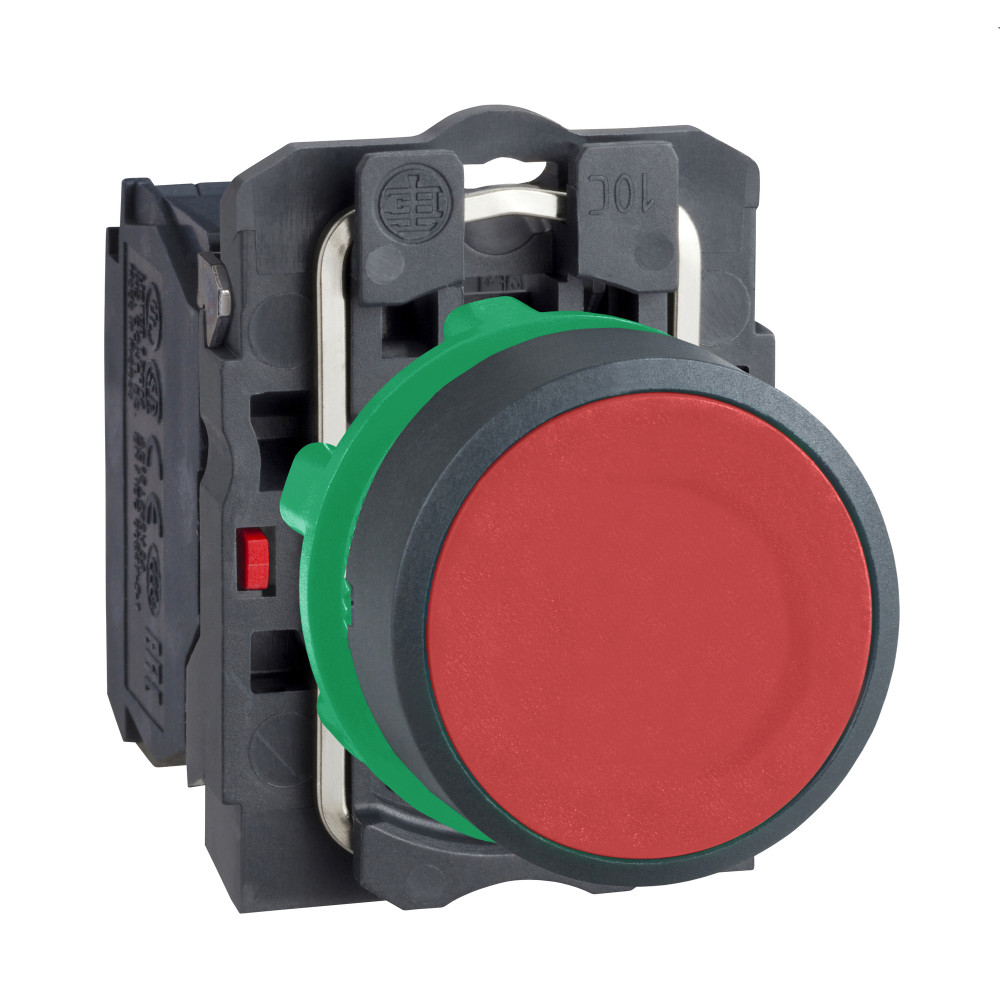

XB5AA4322

Ширина, мм

0.054

Артикул

XB5AA4322

Базовая единица

шт

Производитель

Schneider Electric

Глубина, мм

0.034

Длина, мм

0.088

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

кнопка

(дополнительные характеристики) [ui] номинальное напряжение изоляции

600 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1

(дополнительные характеристики) ширина

30 мм

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ в соответствии с EN/IEC 60947-1

(дополнительные характеристики) [ie] номинальный рабочий ток

3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>6 А в 120 V AC 50/60Hz, AC-15, A

(дополнительные характеристики) комплектация изделия

механизм в сборе

(условия эксплуатации) стандарты

UL 508<br>EN/IEC 60947-5-1<br>CSA C22.2 № 14<br>EN/IEC 60947-5-4<br>JIS C820

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Harmony XB5

(дополнительные характеристики) код совместимости

XB5

(дополнительные характеристики) вес

0.037 кг

(дополнительные характеристики) глубина

52 мм

(условия эксплуатации) рабочая температура

-40-70 °C

(основные характеристики) краткое название устройства

XB5

(дополнительные характеристики) высота

42 мм

(дополнительные характеристики) соединения – клеммы

винтовой зажим, <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN/IEC 60947-1<br>

(дополнительные характеристики) материал контактов

серебряный сплав (Ag/Ni)

(условия эксплуатации) степень защиты ip

IP66 в соответствии с IEC 60529<br>IP67<br>IP69<br>IP69K

(условия эксплуатации) сертификаты

BV<br>внесен в список UL<br>LROS (Lloyds register of shipping)<br>CSA<br>DNV

(дополнительные характеристики) момент затяжки

0.8-1.2 Н-м в соответствии с EN 60947-1

(дополнительные характеристики) использование контактов

стандартный контакт

(дополнительные характеристики) механическая износостойкость

10000000 циклы

(дополнительные характеристики) электрическая износостойкость

1000000 циклы AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в со

Тип подключения

Винтовое соединение

(условия эксплуатации) категория перенапряжения

класс II в соответствии с IEC 60536

(дополнительные характеристики) описание зажимов iso n°1

(21-22)NC

(дополнительные характеристики) стойкость к мойке под высоким давлением

7000000 паскаль в 55 °C, расстояние: 0.1 м

(основные характеристики) параметры управляющего устройства

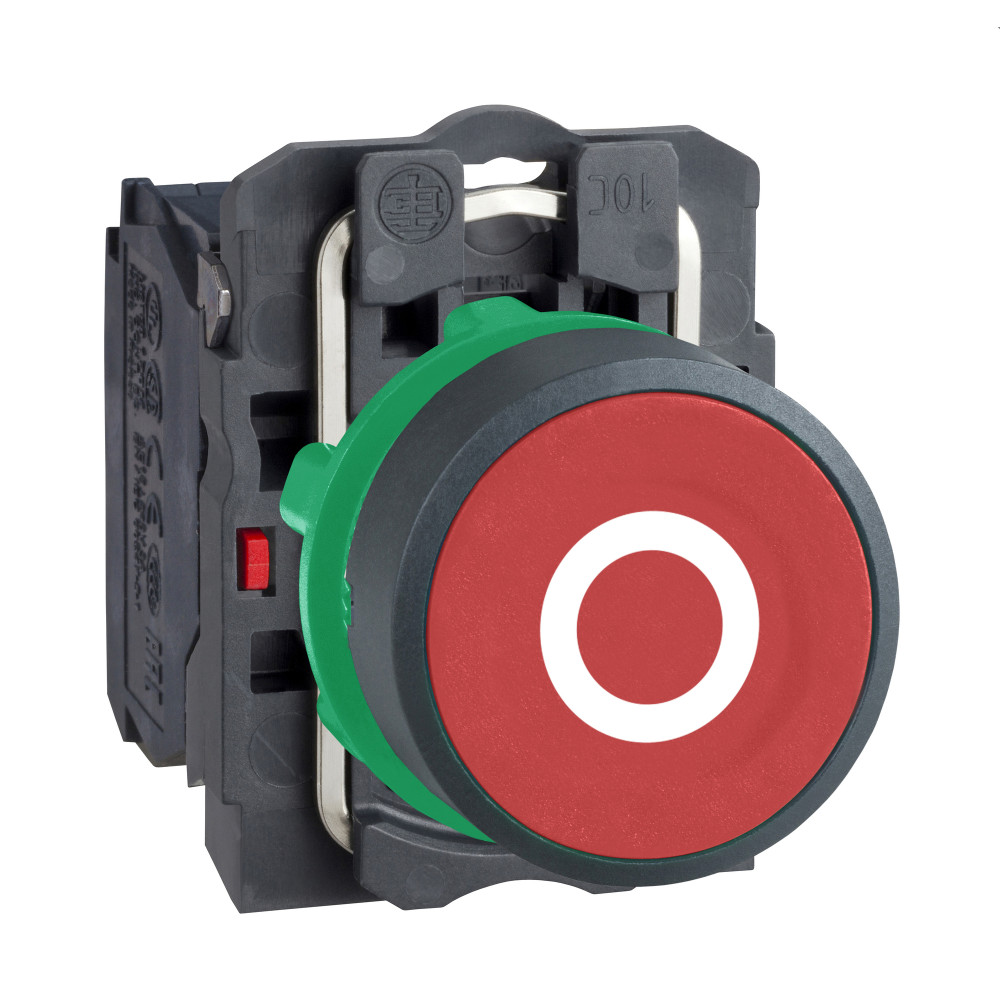

красный потайной, O (белый)

(основные характеристики) рабочий ход

1.5 мм (Н.З. изменение коммутационного состояния)<br>4.3 мм (полный ход)

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

λ < 10exp(-6) в 5 V и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4<br>λ < 10e

(дополнительные характеристики) рабочая сила

3.5 Н Н.З. изменение коммутационного состояния

(дополнительные характеристики) изоляционный экран

нет

(дополнительные характеристики) монтажный диаметр

22 мм

(основные характеристики) тип контактов

1 Н.З.

Тип кнопки

Плоская (-ий)

(условия эксплуатации) виброустойчивость

5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 6

(условия эксплуатации) защитное исполнение

TH

(дополнительные характеристики) форма головки сигнального блока

круглая

(основные характеристики) материал крепежной основы

пластик

Цвет переднего кольца

Черный

Степень защиты (IP)

IP66

(дополнительные характеристики) форма головки винта

пересечение совместим с Philips No 1 отвертка<br>пересечение совместим с Pozidriv No 1 отвертк

(основные характеристики) минимальная партия для продажи

1

(дополнительные характеристики) материал окантовки

пластик<br>dark grey plastic

Материал переднего кольца

Пластик

(условия эксплуатации) степень защиты nema

NEMA 13<br>NEMA 4X

Конструкция линзы

Круглая (-ое)

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

10 А в соответствии с EN/IEC 60947-5-1

Цвет кнопки

Красный

(основные характеристики) тип рукоятки

с возвратом

(основные характеристики) тип головки кулачкового выключателя

standard

(дополнительные характеристики) работа контактов

медленное размыкание

(дополнительные характеристики) прямое размыкание

с в соответствии с EN/МЭК 60947-5-1 приложение К
