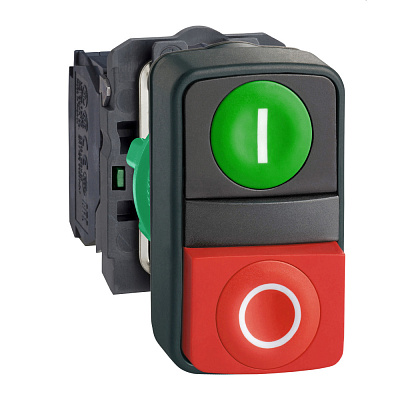

XB5AL73415

Ширина, мм

0.033

Артикул

XB5AL73415

Базовая единица

шт

Глубина, мм

0.086

Длина, мм

0.053

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

double-headed push-button

(дополнительные характеристики) [ui] номинальное напряжение изоляции

600 В (степень загрязнения 3) в соответствии с EN 60947-1

(дополнительные характеристики) ширина

30 мм

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ в соответствии с EN 60947-1

(дополнительные характеристики) [ie] номинальный рабочий ток

3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>6 А в 120 V AC 50/60Hz, AC-15, A

(условия эксплуатации) стандарты

EN/IEC 60947-5-4<br>JIS C8201-5-1<br>EN/IEC 60947-5-1<br>CSA C22.2 № 14<br>E

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Harmony XB5

(дополнительные характеристики) код совместимости

XB5

(дополнительные характеристики) вес

0.053 кг

(дополнительные характеристики) глубина

59 мм

(условия эксплуатации) рабочая температура

-40-70 °C

(основные характеристики) краткое название устройства

XB5

(дополнительные характеристики) высота

50 мм

(дополнительные характеристики) соединения – клеммы

винтовой зажим, <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN/IEC 60947-1<br>

(дополнительные характеристики) материал контактов

серебряный сплав (Ag/Ni)

(условия эксплуатации) степень защиты ip

IP67 в соответствии с IEC 60529<br>IP69<br>IP69K

(условия эксплуатации) сертификаты

CSA<br>GL<br>внесен в список UL<br>LROS (Lloyds register of shipping)<br>RIN

(дополнительные характеристики) момент затяжки

0.8-1.2 Н-м в соответствии с EN 60947-1

(дополнительные характеристики) использование контактов

стандартный контакт

(дополнительные характеристики) механическая износостойкость

1000000 циклы

(дополнительные характеристики) электрическая износостойкость

1000000 циклы AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в со

Тип подключения

Винтовое соединение

(условия эксплуатации) категория перенапряжения

класс II в соответствии с IEC 60536

(дополнительные характеристики) описание зажимов iso n°1

(21-22)NC<br>(13-14)NO

(дополнительные характеристики) стойкость к мойке под высоким давлением

7000000 паскаль в 55 °C, расстояние: 0.1 м

(основные характеристики) параметры управляющего устройства

1 потайной - 1 выступающий толкатель кнопки<br>зеленый потайной, I (белый)<br>красный вы

(основные характеристики) рабочий ход

1.5 мм (Н.З. изменение коммутационного состояния)<br>2.6 мм (Н.О. изменение коммутационного со

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

λ < 10exp(-6) в 5 В, 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4<br>λ < 10ex

(дополнительные характеристики) рабочая сила

3.5 Н Н.З. изменение коммутационного состояния<br>3.8 Н Н.О. изменение коммутационного состоян

(дополнительные характеристики) тип контактов

1 Н.О. + 1 Н.З.

Количество позиций для управляющих элементов

5786f0ad-96c5-11ea-8264-50e5493a71d0

(основные характеристики) комплектация изделия

механизм в сборе

(дополнительные характеристики) изоляционный экран

нет

(дополнительные характеристики) монтажный диаметр

22 мм

Тип кнопки

Высокая

(условия эксплуатации) виброустойчивость

5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 6

Высота отверстия

e46e96af-96c3-11ea-8264-50e5493a71d0

(условия эксплуатации) защитное исполнение

TH

(дополнительные характеристики) форма головки сигнального блока

прямоугольный

(основные характеристики) материал крепежной основы

пластик

Цвет переднего кольца

Черный

Степень защиты (IP)

IP67

(дополнительные характеристики) форма головки винта

пересечение совместим с JIS No 1 отвертка<br>пересечение совместим с Philips No 1 отвертка<

(основные характеристики) цвет маркировки

белая маркировка колпачков толкателей зеленого, красного и черного цветов<br>черная маркировка

(дополнительные характеристики) материал окантовки

dark grey plastic

Количество нормально замкнутых (НЗ) контактов

3d6a5781-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

3d6a577d-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

Материал переднего кольца

Пластик

(условия эксплуатации) степень защиты nema

NEMA 13<br>NEMA 4X

Конструкция линзы

Прямоугольн.

Напряжение питания лампы

61e1db0c-96cd-11ea-8264-50e5493a71d0

Диаметр отверстия

81e6ff29-96c5-11ea-8264-50e5493a71d0

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

10 А в соответствии с EN/IEC 60947-5-1

Цвет кнопки

Красный + зеленый

(основные характеристики) тип рукоятки

с возвратом

(основные характеристики) тип головки кулачкового выключателя

standard

(дополнительные характеристики) работа контактов

медленное размыкание

(дополнительные характеристики) прямое размыкание

с в соответствии с EN/IEC 60947-5-1 Приложение К
