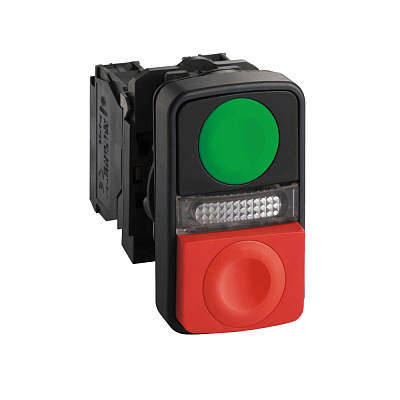

XB5AW73731M5

Ширина, мм

0.033

Артикул

XB5AW73731M5

Базовая единица

шт

Глубина, мм

0.086

Длина, мм

0.053

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

illuminated double-headed push-button

(дополнительные характеристики) [ui] номинальное напряжение изоляции

600 В (степень загрязнения 3) в соответствии с EN 60947-1

(дополнительные характеристики) ширина

30 мм

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ в соответствии с EN 60947-1

(дополнительные характеристики) [ie] номинальный рабочий ток

3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>6 А в 120 V AC 50/60Hz, AC-15, A

(дополнительные характеристики) комплектация изделия

механизм в сборе

(условия эксплуатации) стандарты

JIS C8201-5-1<br>UL 508<br>EN/IEC 60947-5-4<br>EN/IEC 60947-1<br>EN/IEC 6094

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Harmony XB5

(дополнительные характеристики) код совместимости

XB5

(дополнительные характеристики) вес

0.066 кг

(дополнительные характеристики) глубина

59 мм

(условия эксплуатации) рабочая температура

-40-70 °C

(основные характеристики) краткое название устройства

XB5

(основные характеристики) работа контактов

медленное размыкание

(дополнительные характеристики) высота

50 мм

(дополнительные характеристики) материал контактов

серебряный сплав (Ag/Ni)

(условия эксплуатации) степень защиты ip

IP66 в соответствии с IEC 60529<br>IP69 в соответствии с IEC 60529<br>IP69K

(условия эксплуатации) сертификаты

CSA<br>BV<br>LROS (Lloyds register of shipping)<br>GL<br>RINA<br>внесе

(дополнительные характеристики) момент затяжки

0.8-1.2 Н-м в соответствии с EN 60947-1

(дополнительные характеристики) использование контактов

стандартный контакт

(дополнительные характеристики) механическая износостойкость

1000000 циклы

(дополнительные характеристики) электрическая износостойкость

1000000 циклы, AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в с

Тип подключения

Винтовое соединение

(условия эксплуатации) категория перенапряжения

класс II в соответствии с IEC 61140

(дополнительные характеристики) описание зажимов iso n°1

(13-14)NO<br>(11-12)NC

(дополнительные характеристики) выдерживаемая импульсная помеха

1 кВ в соответствии с IEC 61000-4-5

(основные характеристики) номинальное напряжение питания [us]

230...240 В пер. ток в 50/60 Hz

(дополнительные характеристики) стойкость к мойке под высоким давлением

7000000 паскаль в 55 °C, расстояние: 0.1 м

(основные характеристики) параметры управляющего устройства

1 потайной - 1 выступающий толкатель кнопки - 1 подсветка в центре

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

λ < 10exp(-6) в 5 V и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4<br>λ < 10e

(дополнительные характеристики) рабочая сила

3.5 Н Н.З. изменение коммутационного состояния<br>3.8 Н Н.О. изменение коммутационного состоян

(дополнительные характеристики) рабочий ход

1.5 мм (Н.З. изменение коммутационного состояния)<br>2.6 мм (Н.О. изменение коммутационного со

(основные характеристики) источник света

светодиод с защитой

(дополнительные характеристики) тип сигнализации

постоянный

Количество позиций для управляющих элементов

5786f0ad-96c5-11ea-8264-50e5493a71d0

(дополнительные характеристики) срок службы батареи

100000 г. при номинальном напряжении и 25 °C

(дополнительные характеристики) изоляционный экран

нет

(дополнительные характеристики) потребляемый ток

14 мА

(основные характеристики) тип контактов

1 Н.О. + 1 Н.З.

Тип кнопки

Высокая

(условия эксплуатации) виброустойчивость

5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 6

(условия эксплуатации) стойкость к коммутационным помехам

2 кВ в соответствии с IEC 61000-4-4

(условия эксплуатации) стойкость к электромагнитным полям

10 В/м в соответствии с IEC 61000-4-3

(условия эксплуатации) стойкость к электростатическому разряду

6 кВ при контакте, на металлических частях в соответствии с IEC 61000-4-2<br>8 кВ через воздух

Высота отверстия

e46e96af-96c3-11ea-8264-50e5493a71d0

(условия эксплуатации) защитное исполнение

TH

(основные характеристики) монтажный диаметр

22 мм

(основные характеристики) форма головки сигнального блока

прямоугольный

(основные характеристики) цоколь лампы

встроенный светодиод

(основные характеристики) материал крепежной основы

пластик

Цвет переднего кольца

Черный

Степень защиты (IP)

IP66

(дополнительные характеристики) форма головки винта

пересечение совместим с JIS No 1 отвертка<br>пересечение совместим с Philips No 1 отвертка<

Количество нормально замкнутых (НЗ) контактов

3d6a5781-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

3d6a577d-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

Материал переднего кольца

Пластик

(условия эксплуатации) степень защиты nema

NEMA 13<br>NEMA 4X

Конструкция линзы

Прямоугольн.

(условия эксплуатации) электромагнитное излучение

класс B в соответствии с IEC 55011

Напряжение питания лампы

1be53d48-96ce-11ea-8264-50e5493a71d0

(основные характеристики) соединения – клеммы

винтовой зажим, <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN/IEC 60947-1<br>

Диаметр отверстия

81e6ff29-96c5-11ea-8264-50e5493a71d0

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

10 А в соответствии с EN/IEC 60947-5-1

Цвет кнопки

Красный + зеленый

(основные характеристики) тип рукоятки

с возвратом

(основные характеристики) тип головки кулачкового выключателя

standard

(дополнительные характеристики) прямое размыкание

с в соответствии с EN/МЭК 60947-5-1 приложение К

(основные характеристики) материал окантовки

dark grey plastic
