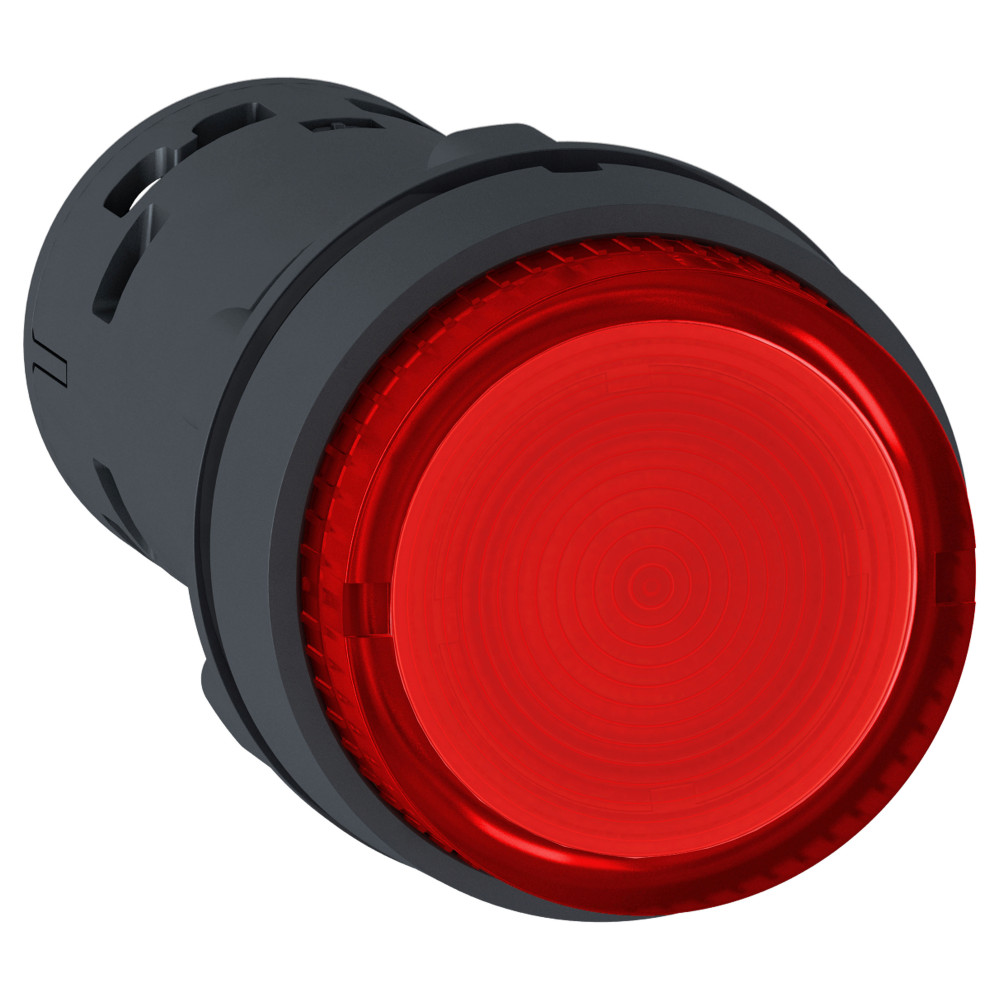

XB7NW34B1

Ширина, мм

0.032

Артикул

XB7NW34B1

Базовая единица

шт

Производитель

Schneider Electric

Глубина, мм

0.06

Длина, мм

0.032

Количество в упаковке

10

Артикул

XB7NW34B1

Минимальный заказ

10

Есть акционная цена

Да

Кратность продажи

1

Оборачиваемость

Низкооборачиваемый

(основные характеристики) тип продукта

illuminated push-button

(дополнительные характеристики) [ui] номинальное напряжение изоляции

250 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

4 кВ в соответствии с EN/IEC 60947-1

(дополнительные характеристики) [ie] номинальный рабочий ток

0.1 А в 250 V, DC-13, R300 в соответствии с EN/IEC 60947-5-1<br>0.22 А в 125 V, DC-13, R300 в

(условия эксплуатации) стандарты

JIS C8201-5-1<br>UL 508<br>EN/IEC 60947-5-1<br>CSA C22.2 № 14<br>EN/IEC 6094

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Harmony XB7

(дополнительные характеристики) код совместимости

XB7

(дополнительные характеристики) вес

0.023 кг

(условия эксплуатации) рабочая температура

-25-70 °C

(основные характеристики) краткое название устройства

XB7

(дополнительные характеристики) соединения – клеммы

винтовой зажим, <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN/IEC 60947-1<br>

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529 (задняя панель)<br>IP65 в соответствии с IEC 60529 (лицевая па

(условия эксплуатации) сертификаты

ГОСТ<br>CCC

(дополнительные характеристики) момент затяжки

0.8-1.2 Н-м в соответствии с EN 60947-1

(дополнительные характеристики) механическая износостойкость

300000 циклы

(дополнительные характеристики) электрическая износостойкость

1000000 циклы, DC-13, 0.3 А в 24 В, производительность <216000 цикл/м, коэффициент нагрузки: 0.5

Тип подключения

Винтовое соединение

(дополнительные характеристики) описание зажимов iso n°1

(13-14)NO

(основные характеристики) параметры управляющего устройства

красный выступающий, без маркировки

(дополнительные характеристики) номинальное напряжение питания [us]

24 В пер./пост. ток

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

λ <= 10exp(-6) в 17 В и 5 мА в соответствии с EN/IEC 60947-5-4

(основные характеристики) тип сигнализации

постоянный

(дополнительные характеристики) источник света

Светодиодная лампа

(условия эксплуатации) срок службы

70000 ч при номинальном напряжении и 25 °C

(дополнительные характеристики) цоколь лампы

встроенный светодиод

(дополнительные характеристики) тип контактов

1 Н.О.

Количество позиций для управляющих элементов

5786f098-96c5-11ea-8264-50e5493a71d0

(основные характеристики) комплектация изделия

monolithic product

(дополнительные характеристики) монтажный диаметр

22 мм

(дополнительные характеристики) потребляемый ток

18...27 мА

(условия эксплуатации) класс защиты от поражения электр. током

класс II в соответствии с IEC 61140

Тип кнопки

Высокая

(условия эксплуатации) виброустойчивость

5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 6

(дополнительные характеристики) способ установки

крепежная гайка под головкой: 2-2.4 Н-м

Высота отверстия

e46e96af-96c3-11ea-8264-50e5493a71d0

(условия эксплуатации) защитное исполнение

TH

(дополнительные характеристики) форма головки сигнального блока

круглая

Цвет переднего кольца

Черный

Степень защиты (IP)

IP54

(дополнительные характеристики) форма головки винта

пересечение совместим с JIS No 1 отвертка<br>пересечение совместим с Philips No 1 отвертка<

(дополнительные характеристики) фикс. центр.

>= 30 x 40 mm (Панель поддержки) металл - толщина: 1-6 мм<br>>= 30 x 40 mm (Панель подде

(основные характеристики) минимальная партия для продажи

10

(дополнительные характеристики) общая ширина cad

29 мм

(дополнительные характеристики) общая высота cad

29 мм<br>57.5 мм

Количество нормально замкнутых (НЗ) контактов

8c34925b-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

3d6a577d-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

Материал переднего кольца

Пластик

(условия эксплуатации) степень защиты nema

NEMA 12 в соответствии с UL 50 E

Конструкция линзы

Круглая (-ое)

(условия эксплуатации) электромагнитное излучение

класс B в соответствии с EN 55011

Напряжение питания лампы

1f0cec10-96cd-11ea-8264-50e5493a71d0

Диаметр отверстия

81e6ff29-96c5-11ea-8264-50e5493a71d0

Цвет кнопки

Красный

(основные характеристики) тип рукоятки

с возвратом

(дополнительные характеристики) работа контактов

медленное размыкание

(дополнительные характеристики) прямое размыкание

с (только Н.O)
