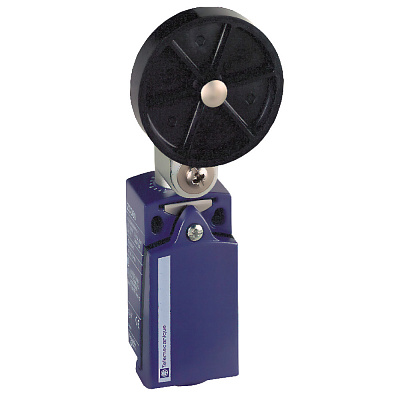

XCKD2139P16

(дополнительные характеристики) повторяемость позиционирования

0,1 мм в точках срабатывания с 1 миллионом циклов коммутации

Ширина, мм

0.054

Артикул

XCKD2139P16

Базовая единица

шт

Глубина, мм

0.06

Длина, мм

0.192

Количество в упаковке

1

Минимальный заказ

1

Количество вспомогат. контактов безопасности

579e06b8-96d9-11ea-8264-50e5493a71d0

(основные характеристики) тип продукта

концевой выключатель

(дополнительные характеристики) [ui] номинальное напряжение изоляции

300 В в соответствии с UL 508&lt;br&gt;500 В (степень загрязнения 3) в соответствии с IEC 60947-1<

(дополнительные характеристики) ширина

31 мм

Тип элемента управления

Рычаг с роликом

Тип интерфейса

f08a0858-96c3-11ea-8264-50e5493a71d0

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ в соответствии с IEC 60664&lt;br&gt;6 кВ в соответствии с IEC 60947-1

(дополнительные характеристики) комплектация изделия

механизм в сборе

(условия эксплуатации) стандарты

UL 508&lt;br&gt;EN 60947-5-1&lt;br&gt;CSA C22.2 № 14&lt;br&gt;IEC 60947-5-1&lt;br&gt;EN 60204-1&lt;b

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

OsiSense XC

(дополнительные характеристики) код совместимости

XCKD

(дополнительные характеристики) вес

0.235 кг

(дополнительные характеристики) глубина

30 мм

(условия эксплуатации) рабочая температура

-25-70 °C

(основные характеристики) краткое название устройства

XCKD

(дополнительные характеристики) высота

65-65 мм

(основные характеристики) количество полюсов

2

(условия эксплуатации) степень защиты ip

IP66 в соответствии с IEC 60529&lt;br&gt;IP67 в соответствии с IEC 60529

(основные характеристики) название серии

стандартный формат

(условия эксплуатации) сертификаты

UL&lt;br&gt;CSA&lt;br&gt;CCC

Номин. раб. ток Ie при AC-15, 125 В

5d96498e-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-15, 24 В

579e06bb-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 125 В

579e06b9-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 24 В

579e06ba-96d9-11ea-8264-50e5493a71d0

Ширина датчика

5d964983-96d9-11ea-8264-50e5493a71d0

(дополнительные характеристики) механическая износостойкость

10000000 циклы

Протокол интерфейса для связи по обеспечению безопасности

Нет (без)

(дополнительные характеристики) электрическая износостойкость

5000000 циклы, DC-13, 120 V, 4 W, производительность &lt;60 цикл/м, коэффициент нагрузки: 0.5 , пост

Тип подключения

Метрический ввод кабеля

(дополнительные характеристики) материал корпуса

сплав zamak

(дополнительные характеристики) электрическое соединение модульного автомат

винтовые зажимы, зажимная способность: 1 x 0,34...2 x 1,5 мм²

Категория взрывобезопасности по газу

Нет (без)

Категория взрывобезопасности по пыли

Нет (без)

Конструкция корпуса

Прямоуг. параллелепипед

(дополнительные характеристики) описание зажимов iso n°1

(21-22)NC&lt;br&gt;(13-14)NO

(дополнительные характеристики) режим фиксации

корпусом

(дополнительные характеристики) maximum resistance across terminals

25 МОм в соответствии с МЭК 60255-7 категория 3

Номин. раб. ток Ie при AC-15, 230 В

f957a5c8-96c4-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 230 В

579e06b6-96d9-11ea-8264-50e5493a71d0

Высота датчика

5d964982-96d9-11ea-8264-50e5493a71d0

Длина датчика

5d964981-96d9-11ea-8264-50e5493a71d0

(условия эксплуатации) класс защиты от поражения электр. током

класс I в соответствии с IEC 61140&lt;br&gt;класс I в соответствии с NF C 20-030

(основные характеристики) тип контактов

1 Н.З. + 1 Н.О.

Материал корпуса

Металл

(условия эксплуатации) виброустойчивость

25 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

50 gn для 11 мс в соответствии с IEC 60068-2-27

(условия эксплуатации) защитное исполнение

TC

Рабочая температура окружающей среды

579e06b5-96d9-11ea-8264-50e5493a71d0

(дополнительные характеристики) кодовое обозначение контакта

A300, AC-15 (Ue = 240 V), Ie = 3 А, Ithe = 10 А в соответствии с EN 60947-5-1&lt;br&gt;A300, AC-15 (

(дополнительные характеристики) материал головки

сплав zamak

Степень защиты (IP)

IP66/IP67

(дополнительные характеристики) материал вала

металл

Количество нормально замкнутых (НЗ) контактов

3d6a5781-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

3d6a577d-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

(основные характеристики) кабельный ввод

1 ввод с резьбой под кабельный сальник M16 x 1,5, наружный диаметр кабеля: 4-8 мм

Соответствие корпуса нормам

DIN EN 50047

(основные характеристики) тип корпуса

фиксированный

Выравнивание управляющего элемента

Прочее

(дополнительные характеристики) специальное применение

compact variable

Тип включения/отключения

638e8d03-96d9-11ea-8264-50e5493a71d0

(основные характеристики) движение рабочей головки

поворотный

(основные характеристики) тип подвода

подвод сбоку, 2 направления

(основные характеристики) активация выключателя

30° кулачком

(дополнительные характеристики) форма изоляции контактов

Zb

(дополнительные характеристики) макс. скорость активации

1.5 м/с

(основные характеристики) тип рукоятки

рычаг с роликом с пружинным возвратом термопласт ролик диаметром 50 мм

(основные характеристики) тип головки кулачкового выключателя

поворотная головка

(дополнительные характеристики) работа контактов

мгновенное действие

(дополнительные характеристики) прямое размыкание

с

(основные характеристики) конструкция датчика

компактный
