XCKJ10514D

Ширина, мм

0.068

Артикул

XCKJ10514D

Базовая единица

шт

Глубина, мм

0.126

Длина, мм

0.041

Количество в упаковке

1

Минимальный заказ

1

Количество вспомогат. контактов безопасности

579e06b8-96d9-11ea-8264-50e5493a71d0

(основные характеристики) тип продукта

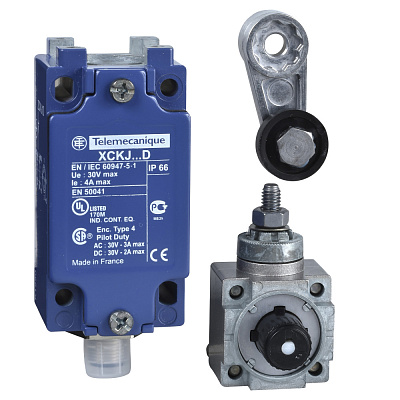

концевой выключатель

(дополнительные характеристики) [ui] номинальное напряжение изоляции

60 В (степень загрязнения 3) в соответствии с IEC 60947-1

(дополнительные характеристики) ширина

40 мм

Тип элемента управления

Рычаг с роликом

Тип интерфейса

f08a0858-96c3-11ea-8264-50e5493a71d0

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

0.8 кВ в соответствии с IEC 60664<br>0.8 кВ в соответствии с IEC 60947-1

(дополнительные характеристики) [ie] номинальный рабочий ток

0.27 А в 50 В, DC-13 в соответствии с EN/МЭК 60947-5-1 приложение А<br>3 А в 50 В, AC-15 в соо

(условия эксплуатации) стандарты

CENELEC EN 50041<br>IEC 60204-1<br>UL 508<br>IEC 60947-5-1<br>EN 60947-5-1&l

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

OsiSense XC

(дополнительные характеристики) код совместимости

XCKJ

(дополнительные характеристики) глубина

44 мм

(условия эксплуатации) рабочая температура

-25-70 °C

(основные характеристики) краткое название устройства

XCKJ

(основные характеристики) работа контактов

мгновенное действие

(дополнительные характеристики) высота

89-89 мм

(основные характеристики) количество полюсов

2

(условия эксплуатации) степень защиты ip

IP66 в соответствии с IEC 60529

(основные характеристики) название серии

стандартный формат

(условия эксплуатации) сертификаты

CCC<br>CSA<br>UL

Номин. раб. ток Ie при AC-15, 125 В

579e06b7-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-15, 24 В

579e06bb-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 125 В

579e06b9-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 24 В

579e06ba-96d9-11ea-8264-50e5493a71d0

Ширина датчика

02bf1e76-96c4-11ea-8264-50e5493a71d0

(дополнительные характеристики) механическая износостойкость

30000000 циклы

Протокол интерфейса для связи по обеспечению безопасности

Нет (без)

(дополнительные характеристики) электрическая износостойкость

5000000 циклы, DC-13, индуктивн. тип нагрузки, 24 V, 10 W, производительность <60 цикл/м, коэффиц

Тип подключения

Разъём М12

(условия эксплуатации) категория перенапряжения

Класс I в соответствии с IEC 61140<br>Класс I в соответствии с NF C 20-030

(дополнительные характеристики) электрическое соединение модульного автомат

розетка M12, 5 контактов

Категория взрывобезопасности по газу

Нет (без)

Категория взрывобезопасности по пыли

Нет (без)

Конструкция корпуса

Прямоуг. параллелепипед

(дополнительные характеристики) описание зажимов iso n°1

(13-14)NO<br>(21-22)NC

(дополнительные характеристики) maximum resistance across terminals

25 МОм в соответствии с МЭК 60255-7 категория 3

Номин. раб. ток Ie при AC-15, 230 В

f957a5c8-96c4-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 230 В

579e06b6-96d9-11ea-8264-50e5493a71d0

Высота датчика

aba68d0f-96d9-11ea-8264-50e5493a71d0

Длина датчика

5d964a16-96d9-11ea-8264-50e5493a71d0

(основные характеристики) тип контактов

1 Н.З. + 1 Н.О.

Материал корпуса

Металл

(условия эксплуатации) виброустойчивость

25 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

50 gn для 11 мс в соответствии с IEC 60068-2-27

(условия эксплуатации) защитное исполнение

TC

Рабочая температура окружающей среды

579e06b5-96d9-11ea-8264-50e5493a71d0

Степень защиты (IP)

IP66

(основные характеристики) материал

металл

Количество нормально замкнутых (НЗ) контактов

3d6a5781-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

3d6a577d-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

Соответствие корпуса нормам

DIN EN 50041

(основные характеристики) тип корпуса

фиксированный

Выравнивание управляющего элемента

Прочее

(дополнительные характеристики) специальное применение

промышленный

Тип включения/отключения

638e8d03-96d9-11ea-8264-50e5493a71d0

(основные характеристики) движение рабочей головки

поворотный

(основные характеристики) тип подвода

подвод сбоку, 1 или 2 программируемых направления

(дополнительные характеристики) форма изоляции контактов

Zb

(дополнительные характеристики) макс. скорость активации

1.5 м/с

(дополнительные характеристики) активация выключателя

30° кулачком

(основные характеристики) тип рукоятки

рычаг с роликом с пружинным возвратом металл установленный на шарикоподшипнике

(основные характеристики) тип головки кулачкового выключателя

поворотная головка

(основные характеристики) режим фиксации

корпусом

(дополнительные характеристики) количество ступеней регулировки

1

(дополнительные характеристики) прямое размыкание

с

(дополнительные характеристики) [ithe] условный тепловой ток в закрытом кор

4 А

(основные характеристики) конструкция датчика

форма A в соответствии с CENELEC EN 50041
