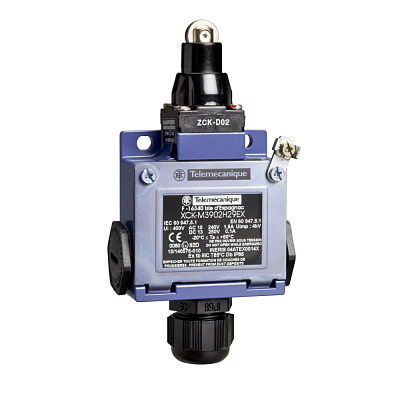

XCKM3902H29EX

Ширина, мм

0.09

Артикул

XCKM3902H29EX

Базовая единица

шт

Глубина, мм

0.095

Длина, мм

0.155

Количество в упаковке

1

Минимальный заказ

1

Количество вспомогат. контактов безопасности

579e06b8-96d9-11ea-8264-50e5493a71d0

(основные характеристики) тип продукта

концевой выключатель

(дополнительные характеристики) [ui] номинальное напряжение изоляции

300 В в соответствии с UL 508&lt;br&gt;400 В (степень загрязнения 3) в соответствии с IEC 60947-1<

(дополнительные характеристики) ширина

63 мм

Тип элемента управления

Толкатель купольный

Тип интерфейса

f08a0858-96c3-11ea-8264-50e5493a71d0

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

4 кВ в соответствии с IEC 60664&lt;br&gt;4 кВ в соответствии с IEC 60947-1

(дополнительные характеристики) маркировка

II2 D-Ex ТБ IIIC T85 ° C Db IP66/67

(условия эксплуатации) стандарты

EN/МЭК 60079-31&lt;br&gt;EN/МЭК 60079-0

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

OsiSense ATEX D

(дополнительные характеристики) код совместимости

XCKM

(дополнительные характеристики) глубина

30 мм

(условия эксплуатации) рабочая температура

-20-60 °C

(дополнительные характеристики) мин. скорость активации

0.01 м/мин

(основные характеристики) краткое название устройства

XCKM

(дополнительные характеристики) высота

64-64 мм

(основные характеристики) количество полюсов

3

(основные характеристики) название серии

стандартный формат

(условия эксплуатации) сертификаты

INERIS 04ATEX0014X&lt;br&gt;IEC-Ex INE 17.0020X

Номин. раб. ток Ie при AC-15, 125 В

5d96498e-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-15, 24 В

579e06bb-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 125 В

579e06b9-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 24 В

579e06ba-96d9-11ea-8264-50e5493a71d0

Ширина датчика

638e8d3c-96d9-11ea-8264-50e5493a71d0

(дополнительные характеристики) механическая износостойкость

20000000 циклы

Протокол интерфейса для связи по обеспечению безопасности

Нет (без)

(дополнительные характеристики) электрическая износостойкость

5000000 циклы, DC-13, индуктивн. тип нагрузки, 24 V, 3 W, производительность &lt;3600 цикл/м, коэффи

Тип подключения

Прочее

(дополнительные характеристики) материал корпуса

сплав zamak

(основные характеристики) степень защиты ip

IP66 в соответствии с IEC 60529

(дополнительные характеристики) электрическое соединение модульного автомат

винтовые зажимы, зажимная способность: 1 x 0,34...2 x 0,75 мм²

Категория взрывобезопасности по газу

Нет (без)

Категория взрывобезопасности по пыли

Прочее

Конструкция корпуса

Прямоуг. параллелепипед

(дополнительные характеристики) режим фиксации

корпусом

(дополнительные характеристики) maximum resistance across terminals

25 МОм в соответствии с МЭК 60255-7 категория 3

(дополнительные характеристики) тип контактов

2 Н.З. + 1 Н.О.

Номин. раб. ток Ie при AC-15, 230 В

a9dfa042-96cd-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 230 В

5d96498d-96d9-11ea-8264-50e5493a71d0

Высота датчика

638e8d3b-96d9-11ea-8264-50e5493a71d0

Длина датчика

5d964981-96d9-11ea-8264-50e5493a71d0

(условия эксплуатации) класс защиты от поражения электр. током

класс I в соответствии с IEC 61140&lt;br&gt;класс I в соответствии с NF C 20-030

(условия эксплуатации) директивы

2014/34/EU - ATEX directive

Материал корпуса

Металл

(условия эксплуатации) виброустойчивость

25 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

50 gn для 11 мс в соответствии с IEC 60068-2-27

(условия эксплуатации) защитное исполнение

TC

Рабочая температура окружающей среды

5d96498c-96d9-11ea-8264-50e5493a71d0

(дополнительные характеристики) кодовое обозначение контакта

B300, AC-15 (Ue = 240 V), Ie = 1.5 А в соответствии с EN 60947-5-1&lt;br&gt;B300, AC-15 (Ue = 240 V)

Степень защиты (IP)

IP66

(дополнительные характеристики) количество вводов кабеля

1 резьбовой кабельный ввод для M20 x 1,5 Кабельный ввод (в комплекте) 7-13 мм&lt;br&gt;2 резьбовой к

(дополнительные характеристики) материал вала

металл

Количество нормально замкнутых (НЗ) контактов

b95e4140-96bf-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

3d6a577d-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

Соответствие корпуса нормам

Прочее

(основные характеристики) тип корпуса

фиксированный

Выравнивание управляющего элемента

Прочее

Тип включения/отключения

638e8d03-96d9-11ea-8264-50e5493a71d0

(основные характеристики) движение рабочей головки

линейный

(основные характеристики) тип подвода

подвод сбоку, 2 направления

(основные характеристики) активация выключателя

30° кулачком

(дополнительные характеристики) форма изоляции контактов

Zb

(дополнительные характеристики) макс. скорость активации

0.5 м/с

(дополнительные характеристики) минимальное усилие, необходимое для прямого

36 Н

(основные характеристики) тип рукоятки

плунжер с роликом с пружинным возвратом сталь

(основные характеристики) тип головки кулачкового выключателя

головка плунжера

(дополнительные характеристики) работа контактов

мгновенное действие

(дополнительные характеристики) количество ступеней регулировки

1

(дополнительные характеристики) прямое размыкание

с

(дополнительные характеристики) [ithe] условный тепловой ток в закрытом кор

6 А переменный ток
