XCKM521H29

Ширина, мм

0.065

Артикул

XCKM521H29

Базовая единица

шт

Глубина, мм

0.033

Длина, мм

0.148

Количество в упаковке

1

Минимальный заказ

1

Количество вспомогат. контактов безопасности

579e06b8-96d9-11ea-8264-50e5493a71d0

(основные характеристики) тип продукта

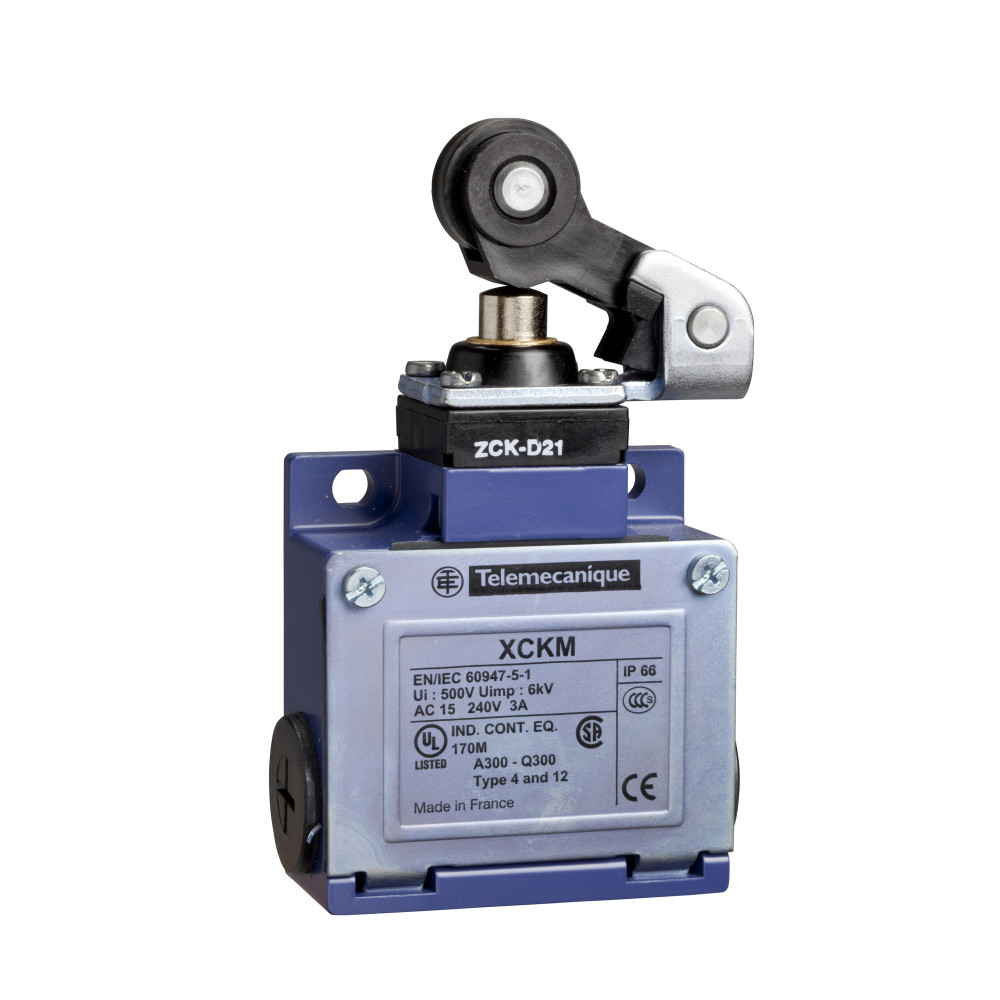

концевой выключатель

(дополнительные характеристики) [ui] номинальное напряжение изоляции

300 В в соответствии с UL 508&lt;br&gt;500 В (степень загрязнения 3) в соответствии с IEC 60947-1<

(дополнительные характеристики) ширина

64 мм

Тип элемента управления

Рычаг с роликом

Тип интерфейса

f08a0858-96c3-11ea-8264-50e5493a71d0

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ в соответствии с IEC 60664&lt;br&gt;6 кВ в соответствии с IEC 60947-1

(условия эксплуатации) стандарты

IEC 60947-5-1&lt;br&gt;EN 60947-5-1&lt;br&gt;EN 60204-1&lt;br&gt;CSA C22.2 № 14&lt;br&gt;IEC 60204-1

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

OsiSense XC

(дополнительные характеристики) код совместимости

XCKM

(дополнительные характеристики) вес

0.3 кг

(дополнительные характеристики) глубина

30 мм

(условия эксплуатации) рабочая температура

-25-70 °C

(дополнительные характеристики) мин. скорость активации

6 м/мин

(основные характеристики) краткое название устройства

XCKM

(дополнительные характеристики) высота

64-64 мм

(основные характеристики) количество полюсов

2

(основные характеристики) название серии

стандартный формат

(условия эксплуатации) сертификаты

CSA&lt;br&gt;UL&lt;br&gt;CCC

Номин. раб. ток Ie при AC-15, 125 В

5d96498e-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-15, 24 В

579e06bb-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 125 В

579e06b9-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 24 В

579e06ba-96d9-11ea-8264-50e5493a71d0

Ширина датчика

638e8d3c-96d9-11ea-8264-50e5493a71d0

(дополнительные характеристики) механическая износостойкость

20000000 циклы

Протокол интерфейса для связи по обеспечению безопасности

Нет (без)

(дополнительные характеристики) электрическая износостойкость

5000000 циклы, DC-13, индуктивн. тип нагрузки, 120 V, 4 W, производительность &lt;60 цикл/м, коэффиц

Тип подключения

Метрический ввод кабеля

(дополнительные характеристики) материал корпуса

сплав zamak

(основные характеристики) степень защиты ip

IP66 в соответствии с EN/IEC 60529

(дополнительные характеристики) электрическое соединение модульного автомат

винтовые зажимы, зажимная способность: 1 x 0,5...2 x 2,5 мм²

Категория взрывобезопасности по газу

Нет (без)

Категория взрывобезопасности по пыли

Нет (без)

Конструкция корпуса

Спец. конструкция

(дополнительные характеристики) описание зажимов iso n°1

(21-22)NC&lt;br&gt;(13-14)NO

(дополнительные характеристики) режим фиксации

корпусом

(дополнительные характеристики) maximum resistance across terminals

25 МОм в соответствии с МЭК 60255-7 категория 3

(дополнительные характеристики) тип контактов

1 Н.З. + 1 Н.О.

Номин. раб. ток Ie при AC-15, 230 В

f957a5c8-96c4-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 230 В

579e06b6-96d9-11ea-8264-50e5493a71d0

(основные характеристики) комплектация изделия

механизм в сборе

Высота датчика

638e8d3b-96d9-11ea-8264-50e5493a71d0

Длина датчика

5d964981-96d9-11ea-8264-50e5493a71d0

(условия эксплуатации) класс защиты от поражения электр. током

класс I в соответствии с IEC 61140&lt;br&gt;класс I в соответствии с NF C 20-030

Материал корпуса

Металл

(условия эксплуатации) виброустойчивость

25 gn (частота= 10-500 Гц) в соответствии с EN/IEC 60068-2-6

(условия эксплуатации) ударопрочность

50 gn для 11 мс в соответствии с EN/IEC 60068-2-27

(условия эксплуатации) защитное исполнение

TC

Рабочая температура окружающей среды

579e06b5-96d9-11ea-8264-50e5493a71d0

(дополнительные характеристики) кодовое обозначение контакта

A300, AC-15 (Ue = 240 V), Ie = 3 А в соответствии с EN/МЭК 60947-5-1 приложение А&lt;br&gt;Q300, DC-

Степень защиты (IP)

IP66

(дополнительные характеристики) материал вала

металл

Количество нормально замкнутых (НЗ) контактов

3d6a5781-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

3d6a577d-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

(основные характеристики) кабельный ввод

3 вводное отверстие с резьбой под кабельный сальник M20 x 1,5, наружный диаметр кабеля: 7-13 мм

Соответствие корпуса нормам

Прочее

(основные характеристики) тип корпуса

фиксированный

Выравнивание управляющего элемента

Прочее

(дополнительные характеристики) специальное применение

классический

Тип включения/отключения

22f0a782-96bb-11ea-8264-50e5493a71d0

(основные характеристики) движение рабочей головки

линейный

(основные характеристики) тип подвода

подвод сбоку, 1 направление

(основные характеристики) активация выключателя

30° кулачком

(дополнительные характеристики) форма изоляции контактов

Zb

(дополнительные характеристики) макс. скорость активации

1.5 м/с

(дополнительные характеристики) минимальное усилие, необходимое для прямого

24 Н

(основные характеристики) тип рукоятки

рычажный плунжер с роликом с пружинным возвратом термопласт

(основные характеристики) тип головки кулачкового выключателя

головка плунжера

(дополнительные характеристики) работа контактов

медленное размыкание, размыкание до замыкания

(дополнительные характеристики) прямое размыкание

с

(дополнительные характеристики) [ithe] условный тепловой ток в закрытом кор

10 А переменный ток
