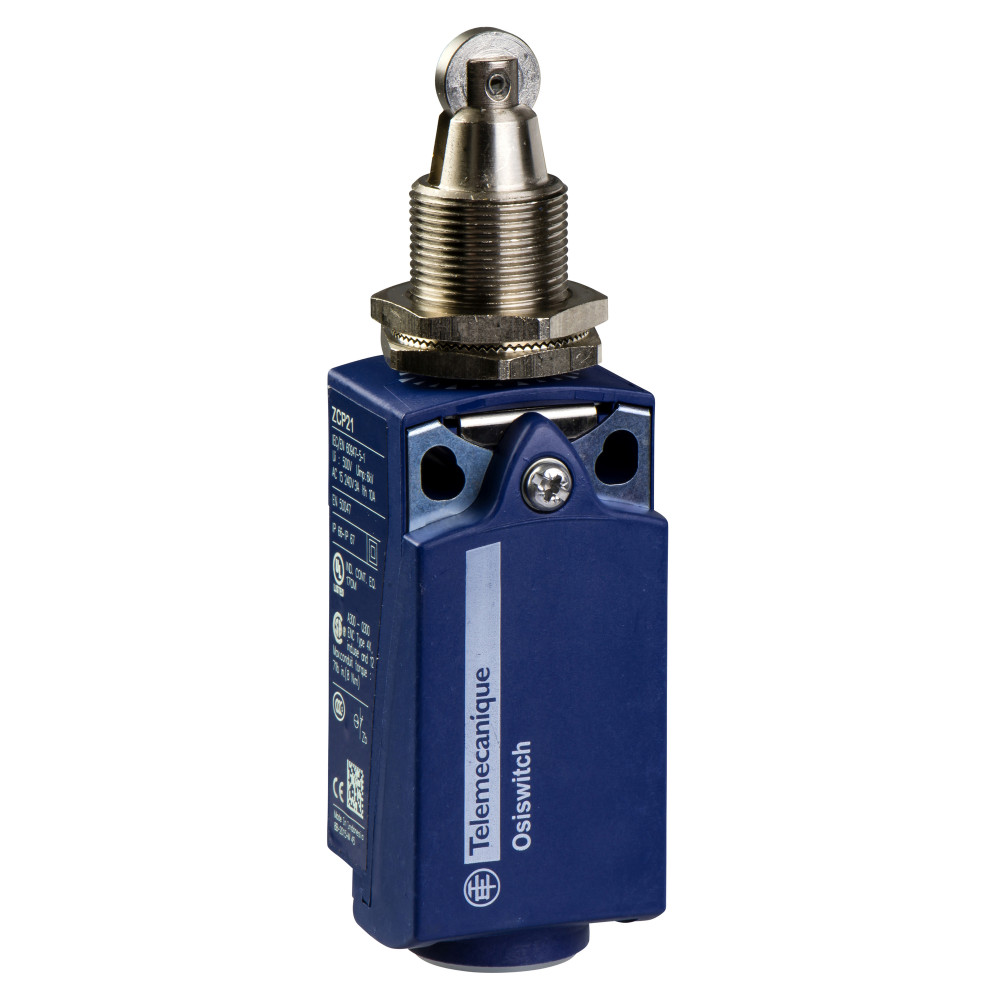

XCKP21H2P16

(дополнительные характеристики) повторяемость позиционирования

0,1 мм в точках срабатывания с 1 миллионом циклов коммутации

Ширина, мм

0.05

Артикул

XCKP21H2P16

Базовая единица

шт

Глубина, мм

0.132

Длина, мм

0.035

Количество в упаковке

1

Минимальный заказ

1

Количество вспомогат. контактов безопасности

579e06b8-96d9-11ea-8264-50e5493a71d0

(дополнительные характеристики) конструкция датчика

компактный

(основные характеристики) тип продукта

концевой выключатель

(дополнительные характеристики) [ui] номинальное напряжение изоляции

300 В в соответствии с UL 508&lt;br&gt;500 В (степень загрязнения 3) в соответствии с IEC 60947-1<

(дополнительные характеристики) ширина

31 мм

Тип элемента управления

Толкатель с роликом

Тип интерфейса

f08a0858-96c3-11ea-8264-50e5493a71d0

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ в соответствии с IEC 60664&lt;br&gt;6 кВ в соответствии с IEC 60947-1

(условия эксплуатации) стандарты

EN 60204-1&lt;br&gt;CSA C22.2 № 14&lt;br&gt;IEC 60204-1&lt;br&gt;UL 508&lt;br&gt;EN 60947-5-1&lt;br&

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

OsiSense XC

(дополнительные характеристики) код совместимости

XCKP

(дополнительные характеристики) вес

0.13 кг

(дополнительные характеристики) глубина

30 мм

(условия эксплуатации) рабочая температура

-25-70 °C

(основные характеристики) краткое название устройства

XCKP

(дополнительные характеристики) высота

65-65 мм

(основные характеристики) количество полюсов

2

(основные характеристики) название серии

стандартный формат

(условия эксплуатации) сертификаты

CSA&lt;br&gt;CCC&lt;br&gt;UL

Номин. раб. ток Ie при AC-15, 125 В

5d96498e-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-15, 24 В

579e06bb-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 125 В

579e06b9-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 24 В

579e06ba-96d9-11ea-8264-50e5493a71d0

Ширина датчика

5d964983-96d9-11ea-8264-50e5493a71d0

(дополнительные характеристики) механическая износостойкость

10000000 циклы

Протокол интерфейса для связи по обеспечению безопасности

Нет (без)

(дополнительные характеристики) электрическая износостойкость

5000000 циклы, DC-13, 120 V, 4 W, производительность &lt;60 цикл/м, коэффициент нагрузки: 0.5 в соот

Тип подключения

Метрический ввод кабеля

(дополнительные характеристики) материал корпуса

пластиковый

(основные характеристики) степень защиты ip

IP66 в соответствии с IEC 60529&lt;br&gt;IP67 в соответствии с IEC 60529

(дополнительные характеристики) электрическое соединение модульного автомат

винтовые зажимы, зажимная способность: 1 x 0,34...2 x 1,5 мм²

Категория взрывобезопасности по газу

Нет (без)

Категория взрывобезопасности по пыли

Нет (без)

Конструкция корпуса

Прямоуг. параллелепипед

(дополнительные характеристики) описание зажимов iso n°1

(21-22)NC&lt;br&gt;(13-14)NO

(дополнительные характеристики) режим фиксации

головкой

(дополнительные характеристики) maximum resistance across terminals

25 МОм в соответствии с МЭК 60255-7 категория 3

(дополнительные характеристики) тип контактов

1 Н.З. + 1 Н.О.

Номин. раб. ток Ie при AC-15, 230 В

f957a5c8-96c4-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 230 В

579e06b6-96d9-11ea-8264-50e5493a71d0

(основные характеристики) комплектация изделия

механизм в сборе

Высота датчика

5d964982-96d9-11ea-8264-50e5493a71d0

Длина датчика

5d964981-96d9-11ea-8264-50e5493a71d0

(условия эксплуатации) класс защиты от поражения электр. током

класс II в соответствии с IEC 61140&lt;br&gt;класс II в соответствии с NF C 20-030

Материал корпуса

Пластик

(условия эксплуатации) виброустойчивость

25 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

50 gn для 11 мс в соответствии с IEC 60068-2-27

(условия эксплуатации) защитное исполнение

TC

Рабочая температура окружающей среды

579e06b5-96d9-11ea-8264-50e5493a71d0

(дополнительные характеристики) кодовое обозначение контакта

A300, AC-15 (Ue = 240 V), Ie = 3 А, Ithe = 10 А в соответствии с EN/МЭК 60947-5-1 приложение А&lt;br

(дополнительные характеристики) материал головки

сплав zamak

Степень защиты (IP)

IP66/IP67

(дополнительные характеристики) материал вала

пластик

Количество нормально замкнутых (НЗ) контактов

3d6a5781-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

3d6a577d-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

(основные характеристики) кабельный ввод

1 ввод с резьбой под кабельный сальник M16 x 1,5, наружный диаметр кабеля: 4-8 мм

Соответствие корпуса нормам

DIN EN 50047

(основные характеристики) тип корпуса

фиксированный

Выравнивание управляющего элемента

Прямой (параллельный) роликовый толкатель

(дополнительные характеристики) специальное применение

compact variable

Тип включения/отключения

638e8d03-96d9-11ea-8264-50e5493a71d0

(основные характеристики) движение рабочей головки

линейный

(основные характеристики) тип подвода

подвод сбоку, 2 направления

(основные характеристики) активация выключателя

30° кулачком

(дополнительные характеристики) форма изоляции контактов

Zb

(дополнительные характеристики) макс. скорость активации

0.5 м/с

(дополнительные характеристики) минимальное усилие, необходимое для прямого

36 Н

(основные характеристики) тип рукоятки

плунжер с роликом с пружинным возвратом металл

(основные характеристики) тип головки кулачкового выключателя

головка плунжера М18

(дополнительные характеристики) работа контактов

мгновенное действие

(дополнительные характеристики) прямое размыкание

с
