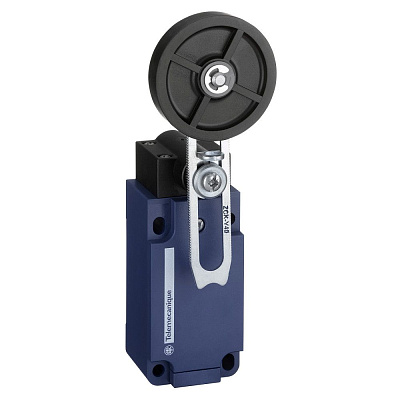

XCKS149H29

Ширина, мм

0.058

Артикул

XCKS149H29

Базовая единица

шт

Глубина, мм

0.15

Длина, мм

0.09

Количество в упаковке

1

Минимальный заказ

1

Количество вспомогат. контактов безопасности

579e06b8-96d9-11ea-8264-50e5493a71d0

(основные характеристики) тип продукта

концевой выключатель

(дополнительные характеристики) [ui] номинальное напряжение изоляции

300 В в соответствии с UL 508&lt;br&gt;500 В (степень загрязнения 3) в соответствии с IEC 60947-1<

(дополнительные характеристики) ширина

50 мм

Тип элемента управления

Рычаг с роликом

Тип интерфейса

f08a0858-96c3-11ea-8264-50e5493a71d0

(условия эксплуатации) стандарты

EN 60947-5-1&lt;br&gt;IEC 60947-5-1&lt;br&gt;EN 60204-1&lt;br&gt;CENELEC EN 50041&lt;br&gt;CSA C22.2

(основные характеристики) серия продукта

OsiSense XC

(дополнительные характеристики) код совместимости

XCKS

(дополнительные характеристики) вес

0.18 кг

(дополнительные характеристики) глубина

65 мм

(условия эксплуатации) рабочая температура

-25-70 °C

(дополнительные характеристики) мин. скорость активации

0.01 м/мин

(основные характеристики) краткое название устройства

XCKS

(дополнительные характеристики) высота

133-188 мм

(основные характеристики) количество полюсов

2

(условия эксплуатации) степень защиты ip

IP67 в соответствии с IEC 60529&lt;br&gt;IP66 в соответствии с IEC 60529

(основные характеристики) название серии

стандартный формат

(условия эксплуатации) сертификаты

CSA&lt;br&gt;CCC&lt;br&gt;UL

Номин. раб. ток Ie при AC-15, 125 В

5d96498e-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-15, 24 В

579e06bb-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 125 В

579e06b9-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 24 В

579e06ba-96d9-11ea-8264-50e5493a71d0

Ширина датчика

e7f1c8e8-96d9-11ea-8264-50e5493a71d0

(дополнительные характеристики) механическая износостойкость

20000000 циклы

Протокол интерфейса для связи по обеспечению безопасности

Нет (без)

(дополнительные характеристики) электрическая износостойкость

5000000 циклы, DC-13, индуктивн. тип нагрузки, 120 V, 4 W, производительность &lt;60 цикл/м, коэффиц

Тип подключения

Метрический ввод кабеля

(дополнительные характеристики) материал корпуса

пластиковый

(условия эксплуатации) категория перенапряжения

класс II в соответствии с IEC 61140&lt;br&gt;класс II в соответствии с NF C 20-030

(дополнительные характеристики) электрическое соединение модульного автомат

винтовые зажимы, зажимная способность: 1 x 0,34...2 x 1,5 мм²

Категория взрывобезопасности по газу

Нет (без)

Категория взрывобезопасности по пыли

Нет (без)

Конструкция корпуса

Прямоуг. параллелепипед

(дополнительные характеристики) описание зажимов iso n°1

(21-22)NC&lt;br&gt;(13-14)NO

(дополнительные характеристики) режим фиксации

корпусом

(основные характеристики) [up] номинальное импульсное выдерживаемое напряже

6 кВ в соответствии с IEC 60664&lt;br&gt;6 кВ в соответствии с IEC 60947-1

(дополнительные характеристики) maximum resistance across terminals

25 МОм в соответствии с МЭК 60255-7 категория 3

(дополнительные характеристики) тип контактов

1 Н.З. + 1 Н.О.

Номин. раб. ток Ie при AC-15, 230 В

f957a5c8-96c4-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 230 В

579e06b6-96d9-11ea-8264-50e5493a71d0

Высота датчика

e37b8e2c-96ee-11ea-8264-50e5493a71d0

Длина датчика

db17c1a9-96d5-11ea-8264-50e5493a71d0

(условия эксплуатации) класс защиты от поражения электр. током

класс II в соответствии с IEC 61140&lt;br&gt;класс II в соответствии с NF C 20-030

Материал корпуса

Пластик

(условия эксплуатации) виброустойчивость

20 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

#N/A для 11 мс в соответствии с IEC 60068-2-27

(дополнительные характеристики) защитное исполнение

TC

Рабочая температура окружающей среды

579e06b5-96d9-11ea-8264-50e5493a71d0

(дополнительные характеристики) кодовое обозначение контакта

A300, AC-15 (Ue = 240 V), Ie = 3 А в соответствии с EN/МЭК 60947-5-1 приложение А&lt;br&gt;Q300, DC-

Степень защиты (IP)

IP65

(дополнительные характеристики) материал вала

пластик

Количество нормально замкнутых (НЗ) контактов

3d6a5781-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

3d6a577d-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

(основные характеристики) кабельный ввод

1 ввод с резьбой под кабельный сальник M20 x 1,5, наружный диаметр кабеля: 7-13 мм

Соответствие корпуса нормам

DIN EN 50041

(основные характеристики) тип корпуса

фиксированный

Выравнивание управляющего элемента

Прочее

(дополнительные характеристики) специальное применение

классический

Тип включения/отключения

638e8d03-96d9-11ea-8264-50e5493a71d0

(основные характеристики) движение рабочей головки

поворотный

(основные характеристики) тип подвода

подвод сбоку, 1 или 2 программируемых направления

(дополнительные характеристики) форма изоляции контактов

Zb

(дополнительные характеристики) макс. скорость активации

1.5 м/с

(дополнительные характеристики) активация выключателя

30° кулачком

(основные характеристики) тип рукоятки

рычаг с роликом с пружинным возвратом эластомер изменяемой длины, с роликом диаметром 50 мм

(основные характеристики) тип головки кулачкового выключателя

поворотная головка

(дополнительные характеристики) работа контактов

мгновенное действие

(дополнительные характеристики) количество ступеней регулировки

1

(дополнительные характеристики) прямое размыкание

без

(дополнительные характеристики) [ithe] условный тепловой ток в закрытом кор

10 А переменный ток

(основные характеристики) конструкция датчика

-
