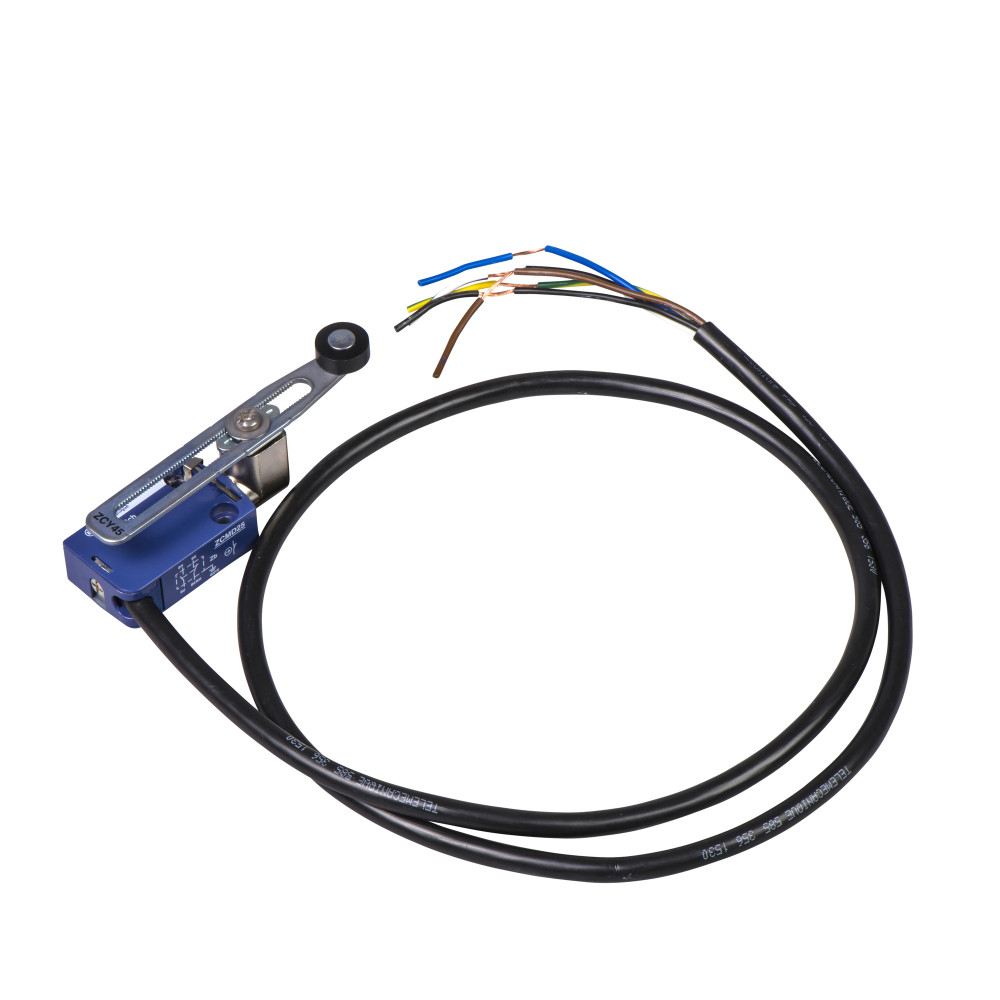

XCMD2145M12

Ширина, мм

0.105

Артикул

XCMD2145M12

Базовая единица

шт

Глубина, мм

0.036

Длина, мм

0.052

Количество в упаковке

1

Минимальный заказ

1

Количество вспомогат. контактов безопасности

579e06b8-96d9-11ea-8264-50e5493a71d0

(дополнительные характеристики) конструкция датчика

миниатюрный

(основные характеристики) тип продукта

концевой выключатель

(дополнительные характеристики) [ui] номинальное напряжение изоляции

250 В (степень загрязнения 3) в соответствии с IEC 60947-5-1

(дополнительные характеристики) ширина

30 мм

Тип элемента управления

Рычаг с роликом

Тип интерфейса

f08a0858-96c3-11ea-8264-50e5493a71d0

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

2.5 кВ в соответствии с IEC 60664<br>2.5 кВ в соответствии с IEC 60947-1

(дополнительные характеристики) [ie] номинальный рабочий ток

1.5 А в 240 V, AC-15 в соответствии с EN/МЭК 60947-5-1 приложение А<br>0.1 А в 250 V, DC-13 в

(условия эксплуатации) стандарты

EN/IEC 60204-1<br>CSA C22.2 № 14<br>EN/IEC 60947-5-1<br>UL 508

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

OsiSense XC

(дополнительные характеристики) код совместимости

XCMD

(дополнительные характеристики) вес

0.135 кг

(дополнительные характеристики) глубина

16 мм

(условия эксплуатации) рабочая температура

-25-70 °C

(основные характеристики) краткое название устройства

XCMD

(дополнительные характеристики) высота

50-50 мм

(основные характеристики) количество полюсов

1

(основные характеристики) название серии

стандартный формат

(условия эксплуатации) сертификаты

CCC<br>UL<br>CSA

Номин. раб. ток Ie при AC-15, 125 В

5d96498e-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-15, 24 В

579e06bb-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 125 В

579e06b9-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 24 В

579e06ba-96d9-11ea-8264-50e5493a71d0

Ширина датчика

6f863bfe-96d9-11ea-8264-50e5493a71d0

(дополнительные характеристики) механическая износостойкость

10000000 циклы

Протокол интерфейса для связи по обеспечению безопасности

Нет (без)

(дополнительные характеристики) электрическая износостойкость

5000000 циклы, DC-13, 24 V, 3 W, производительность <60 цикл/м, коэффициент нагрузки: 0.5 в соотв

Тип подключения

Разъём М12

(дополнительные характеристики) материал корпуса

сплав zamak

(основные характеристики) степень защиты ip

IP66 в соответствии с IEC 60529<br>IP67 в соответствии с IEC 60529<br>IP68 в соответстви

(дополнительные характеристики) электрическое соединение модульного автомат

розетка M12, 4 контакта

Категория взрывобезопасности по газу

Нет (без)

Категория взрывобезопасности по пыли

Нет (без)

Конструкция корпуса

Прямоуг. параллелепипед

(дополнительные характеристики) режим фиксации

корпусом

(дополнительные характеристики) maximum resistance across terminals

25 МОм в соответствии с МЭК 60255-7 категория 3

(дополнительные характеристики) тип контактов

1 переключающ.

Номин. раб. ток Ie при AC-15, 230 В

a9dfa042-96cd-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 230 В

5d96498d-96d9-11ea-8264-50e5493a71d0

(основные характеристики) комплектация изделия

механизм в сборе

Высота датчика

6f863c18-96d9-11ea-8264-50e5493a71d0

Длина датчика

6f863bfc-96d9-11ea-8264-50e5493a71d0

(условия эксплуатации) класс защиты от поражения электр. током

класс I в соответствии с IEC 61140<br>класс I в соответствии с NF C 20-030

Материал корпуса

Металл

(условия эксплуатации) виброустойчивость

5 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

25 gn для 18 мс в соответствии с IEC 60068-2-27

(условия эксплуатации) защитное исполнение

TC

Рабочая температура окружающей среды

579e06b5-96d9-11ea-8264-50e5493a71d0

(дополнительные характеристики) материал головки

сплав zamak

Степень защиты (IP)

IP67

(дополнительные характеристики) материал вала

металл

Количество нормально замкнутых (НЗ) контактов

8c34925b-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

8c349271-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

8c3492b0-96ba-11ea-8264-50e5493a71d0

Соответствие корпуса нормам

Прочее

(основные характеристики) тип корпуса

втычной корпус

Выравнивание управляющего элемента

Прочее

(дополнительные характеристики) специальное применение

miniature variable

Тип включения/отключения

638e8d03-96d9-11ea-8264-50e5493a71d0

(основные характеристики) движение рабочей головки

поворотный

(основные характеристики) тип подвода

подвод сбоку, 2 направления

(основные характеристики) активация выключателя

30° кулачком

(дополнительные характеристики) форма изоляции контактов

Za

(дополнительные характеристики) макс. скорость активации

1.5 м/с

(основные характеристики) тип рукоятки

рычаг с роликом с пружинным возвратом термопласт изменяемой длины

(основные характеристики) тип головки кулачкового выключателя

поворотная головка

(дополнительные характеристики) работа контактов

мгновенное действие

(дополнительные характеристики) прямое размыкание

без

(дополнительные характеристики) [ithe] условный тепловой ток в закрытом кор

3 А
