XCNR2118P20

Ширина, мм

0.16

Артикул

XCNR2118P20

Базовая единица

шт

Глубина, мм

0.11

Длина, мм

0.31

Количество в упаковке

20

Минимальный заказ

20

Количество вспомогат. контактов безопасности

579e06b8-96d9-11ea-8264-50e5493a71d0

(основные характеристики) тип продукта

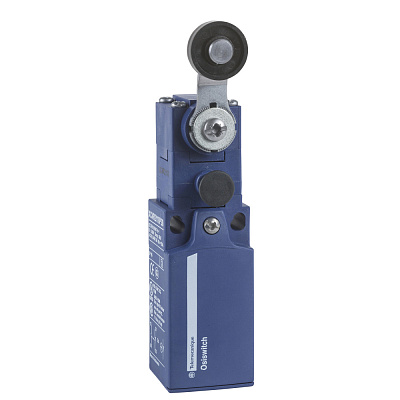

концевой выключатель

(дополнительные характеристики) [ui] номинальное напряжение изоляции

300 В в соответствии с UL 508<br>500 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1

Тип элемента управления

Рычаг с роликом

Тип интерфейса

f08a0858-96c3-11ea-8264-50e5493a71d0

(условия эксплуатации) стандарты

UL 508<br>IEC 60204-1<br>CSA C22.2 № 14<br>IEC 60947-5-1<br>EN 60947-5-1<

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

OsiSense XC

(дополнительные характеристики) код совместимости

XCNR

(условия эксплуатации) рабочая температура

-25-70 °C

(основные характеристики) краткое название устройства

XCNR

(основные характеристики) количество полюсов

2

(условия эксплуатации) степень защиты ip

IP65 в соответствии с IEC 60529

(основные характеристики) название серии

стандартный формат

(условия эксплуатации) сертификаты

CCC<br>UL<br>CSA

Номин. раб. ток Ie при AC-15, 125 В

5d96498e-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при AC-15, 24 В

579e06bb-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 125 В

579e06b9-96d9-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 24 В

579e06ba-96d9-11ea-8264-50e5493a71d0

Ширина датчика

6306ce97-96d5-11ea-8264-50e5493a71d0

(дополнительные характеристики) механическая износостойкость

100000 циклы

Протокол интерфейса для связи по обеспечению безопасности

Нет (без)

Тип подключения

Метрический ввод кабеля

(дополнительные характеристики) материал корпуса

пластиковый

(дополнительные характеристики) электрическое соединение модульного автомат

винтовые зажимы, зажимная способность: 1 x 0,34...2 x 1,5 мм²

Категория взрывобезопасности по газу

Нет (без)

Категория взрывобезопасности по пыли

Нет (без)

Конструкция корпуса

Прямоуг. параллелепипед

(дополнительные характеристики) описание зажимов iso n°1

(13-14)NO<br>(21-22)NC

(дополнительные характеристики) режим фиксации

корпусом

(основные характеристики) [up] номинальное импульсное выдерживаемое напряже

6 кВ в соответствии с IEC 60664<br>6 кВ в соответствии с IEC 60947-1

(дополнительные характеристики) тип контактов

1 Н.З. + 1 Н.О.

Номин. раб. ток Ie при AC-15, 230 В

f957a5c8-96c4-11ea-8264-50e5493a71d0

Номин. раб. ток Ie при DC-13, 230 В

5d96498d-96d9-11ea-8264-50e5493a71d0

(основные характеристики) комплектация изделия

механизм в сборе

Высота датчика

6306ce96-96d5-11ea-8264-50e5493a71d0

Длина датчика

698df873-96d9-11ea-8264-50e5493a71d0

(условия эксплуатации) класс защиты от поражения электр. током

класс II в соответствии с IEC 61140<br>класс II в соответствии с NF C 20030

Материал корпуса

Пластик

(условия эксплуатации) виброустойчивость

25 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

50 gn для 11 мс в соответствии с IEC 60068-2-27

(дополнительные характеристики) защитное исполнение

TC

Рабочая температура окружающей среды

579e06b5-96d9-11ea-8264-50e5493a71d0

(дополнительные характеристики) кодовое обозначение контакта

A300, AC-15 (Ue = 240 V), Ie = 3 А, Ithe = 10 А в соответствии с EN/МЭК 60947-5-1 приложение А<br

(дополнительные характеристики) сброс

с

Степень защиты (IP)

IP65

(дополнительные характеристики) материал вала

пластик

Количество нормально замкнутых (НЗ) контактов

3d6a5781-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

3d6a577d-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

(основные характеристики) кабельный ввод

1 ввод с резьбой под кабельный сальник M20 x 1,5, наружный диаметр кабеля: 7-13 мм

Соответствие корпуса нормам

Прочее

(основные характеристики) тип корпуса

фиксированный

Выравнивание управляющего элемента

Прочее

(дополнительные характеристики) специальное применение

compact basic с установкой

Тип включения/отключения

638e8d03-96d9-11ea-8264-50e5493a71d0

(основные характеристики) движение рабочей головки

поворотный

(основные характеристики) тип подвода

подвод сбоку, 2 направления

(дополнительные характеристики) форма изоляции контактов

Zb

(дополнительные характеристики) макс. скорость активации

1.5 м/с

(дополнительные характеристики) активация выключателя

30° кулачком

(основные характеристики) тип рукоятки

рычаг с роликом с пружинным возвратом термопласт

(основные характеристики) тип головки кулачкового выключателя

поворотная головка

(дополнительные характеристики) работа контактов

мгновенное действие

(дополнительные характеристики) прямое размыкание

с

(основные характеристики) конструкция датчика

компактный
