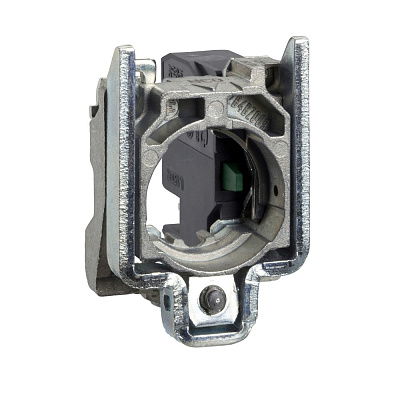

ZB4BZ1044

Ширина, мм

0.034

Артикул

ZB4BZ1044

Базовая единица

шт

Глубина, мм

0.045

Длина, мм

0.054

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

корпус кнопки

(дополнительные характеристики) [ui] номинальное напряжение изоляции

250 В (степень загрязнения 3) в соответствии с EN 60947-1

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

4 кВ в соответствии с EN 60947-1

(дополнительные характеристики) [ie] номинальный рабочий ток

3 А в 240 V, AC-15, A300 в соответствии с EN/IEC 60947-5-1<br>6 А в 120 V AC 50/60Hz, AC-15, A

(условия эксплуатации) стандарты

CSA C22.2 № 14<br>EN/IEC 60947-1<br>JIS C8201-5-1<br>EN/IEC 60947-5-5<br>UL

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Harmony XB4

(дополнительные характеристики) код совместимости

ZB4

(дополнительные характеристики) вес

0.058 кг

(условия эксплуатации) рабочая температура

-40-70 °C

(основные характеристики) краткое название устройства

ZB4

(дополнительные характеристики) соединения – клеммы

штыревой разъем

(дополнительные характеристики) материал контактов

серебряный сплав (Ag/Ni)

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

RINA<br>GL<br>BV<br>CSA<br>UL<br>DNV<br>LROS (Lloyds register of

(дополнительные характеристики) использование контактов

стандартный контакт

(дополнительные характеристики) механическая износостойкость

5000000 циклы

(дополнительные характеристики) электрическая износостойкость

10000000 циклы, AC-15, 1 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в

Тип подключения

Прочее

(дополнительные характеристики) описание зажимов iso n°1

(11-12)NC

(основные характеристики) рабочий ход

1.5 мм (Н.З. изменение коммутационного состояния)<br>4.3 мм (полный ход)

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

λ < 10exp(-6) в 5 В, 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4<br>λ < 10ex

Номин. раб. ток Ie при AC-15, 230 В

f957a5c8-96c4-11ea-8264-50e5493a71d0

(дополнительные характеристики) изоляционный экран

нет

(основные характеристики) тип контактов

2 НЗ

(условия эксплуатации) виброустойчивость

5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 6

(условия эксплуатации) защитное исполнение

TH

(основные характеристики) материал крепежной основы

zamak

(дополнительные характеристики) состав устройства

корпус<br>крепежная втулка

(основные характеристики) минимальная партия для продажи

1

(дополнительные характеристики) общая ширина cad

30 мм

(дополнительные характеристики) общая высота cad

37 мм<br>47 мм

Количество нормально замкнутых (НЗ) контактов

b95e4140-96bf-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

8c349271-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

Способ монтажа

Прочее

Модель/исполнение

Частично (наполовину) интегрируемый

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

10 А в соответствии с EN/IEC 60947-5-1

(основные характеристики) тип головки кулачкового выключателя

standard

(дополнительные характеристики) работа контактов

медленное размыкание

(дополнительные характеристики) прямое размыкание

с в соответствии с EN/МЭК 60947-5-1 приложение К
