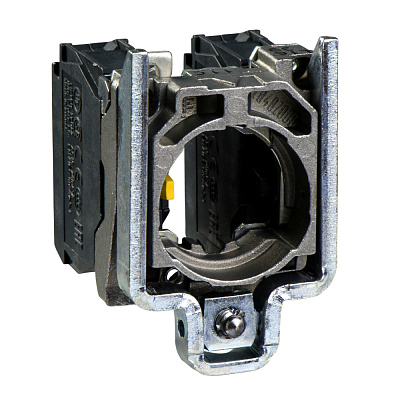

ZB4BZ106

Ширина, мм

0.034

Артикул

ZB4BZ106

Базовая единица

шт

Глубина, мм

0.044

Длина, мм

0.052

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

корпус кнопки

(дополнительные характеристики) [ui] номинальное напряжение изоляции

600 В (степень загрязнения 3) в соответствии с EN 60947-1

(условия эксплуатации) стандарты

EN/IEC 60947-1<br>EN/IEC 60947-5-4<br>EN/IEC 60947-5-5<br>EN/IEC 60947-5-1<br&g

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Harmony XB4

(дополнительные характеристики) код совместимости

ZB4

(дополнительные характеристики) вес

0.062 кг

(условия эксплуатации) рабочая температура

-40-70 °C

(основные характеристики) краткое название устройства

ZB4

(дополнительные характеристики) соединения – клеммы

винтовой зажим, <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN 60947-1<br>винт

(дополнительные характеристики) материал контактов

серебряный сплав (Ag/Ni)

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

CSA<br>UL<br>DNV<br>LROS (Lloyds register of shipping)<br>RINA<br>GL&l

(дополнительные характеристики) момент затяжки

0.8-1.2 Н-м в соответствии с EN 60947-1

(дополнительные характеристики) использование контактов

контакты с запаздыванием

(дополнительные характеристики) механическая износостойкость

5000000 циклы

(дополнительные характеристики) электрическая износостойкость

10000000 циклы, AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в

Тип подключения

Винтовое соединение

(основные характеристики) [ie] номинальный рабочий ток

3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>6 А в 120 V AC 50/60Hz, AC-15, A

(дополнительные характеристики) описание зажимов iso n°1

(11-12)NC

(основные характеристики) [up] номинальное импульсное выдерживаемое напряже

6 кВ в соответствии с EN 60947-1

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

λ < 10exp(-6) в 5 В, 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4<br>λ < 10ex

(дополнительные характеристики) рабочий ход

1.5 мм (Н.З. изменение коммутационного состояния)<br>2.6 мм (Н.О. изменение коммутационного со

(дополнительные характеристики) тип контактов

1 Н.О. + 1 Н.З.

Номин. раб. ток Ie при AC-15, 230 В

f957a5c8-96c4-11ea-8264-50e5493a71d0

(дополнительные характеристики) изоляционный экран

нет

(условия эксплуатации) виброустойчивость

5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 6

(дополнительные характеристики) защитное исполнение

TH

(условия эксплуатации) минимальная партия для продажи

1

(основные характеристики) материал крепежной основы

zamak

(дополнительные характеристики) форма головки винта

пересечение совместим с Philips No 1 отвертка<br>пересечение совместим с Pozidriv No 1 отвертк

(дополнительные характеристики) состав устройства

крепежная втулка<br>корпус

(дополнительные характеристики) общая ширина cad

30 мм

(дополнительные характеристики) общая высота cad

37 мм<br>47 мм

Количество нормально замкнутых (НЗ) контактов

3d6a5781-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

3d6a577d-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

Способ монтажа

Прочее

Модель/исполнение

Частично (наполовину) интегрируемый

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

10 А в соответствии с EN/IEC 60947-5-1

(основные характеристики) тип головки кулачкового выключателя

standard

(дополнительные характеристики) работа контактов

перекрытие<br>медленное размыкание

(дополнительные характеристики) прямое размыкание

с в соответствии с EN/МЭК 60947-5-1 приложение К
