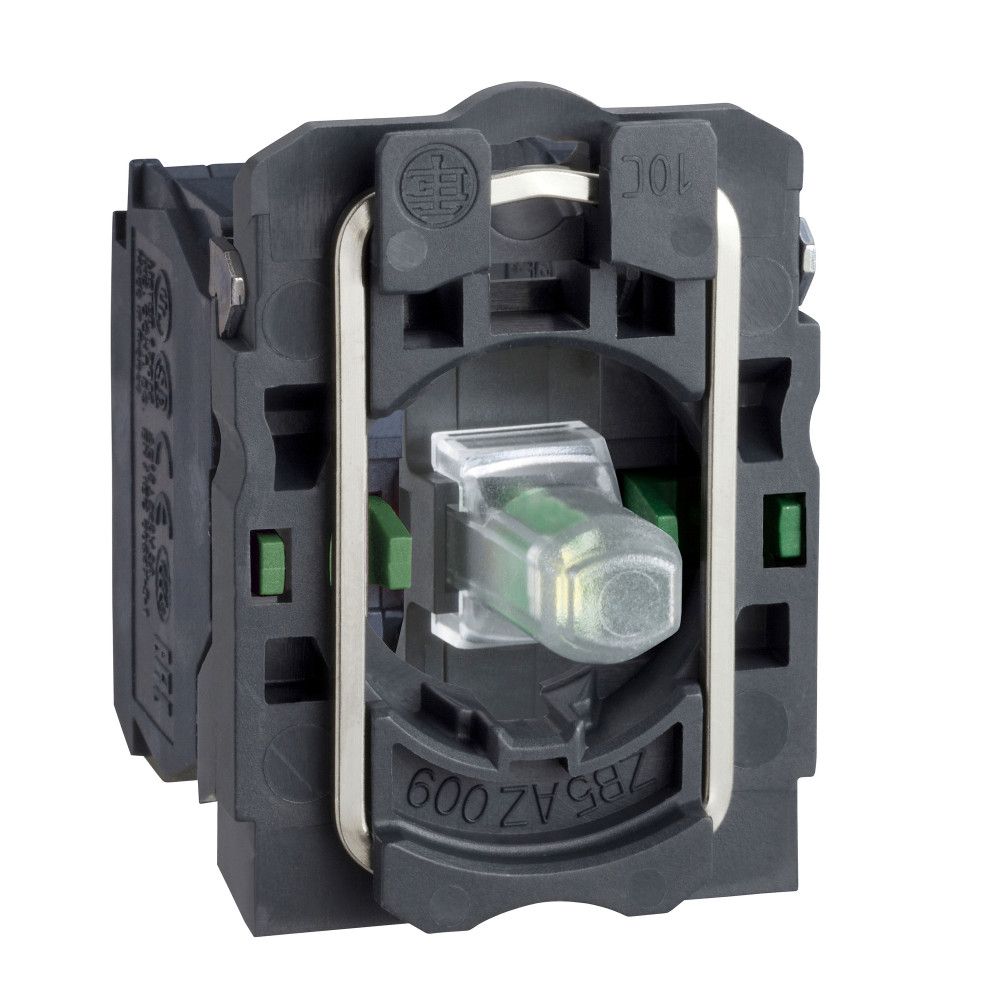

ZB5AW0M62

Ширина, мм

0.034

Артикул

ZB5AW0M62

Базовая единица

шт

Глубина, мм

0.056

Длина, мм

0.054

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

корпус кнопки/переключателя с подсветкой

(дополнительные характеристики) [ui] номинальное напряжение изоляции

600 В (степень загрязнения 3) в соответствии с EN 60947-1

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ в соответствии с EN 60947-1

(дополнительные характеристики) [ie] номинальный рабочий ток

3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>6 А в 120 V AC 50/60Hz, AC-15, A

(условия эксплуатации) стандарты

EN/IEC 60947-5-4<br>UL 508<br>EN/IEC 60947-1<br>CSA C22.2 № 14<br>EN/IEC 609

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Harmony XB5

(дополнительные характеристики) код совместимости

ZB5

(дополнительные характеристики) вес

0.032 кг

(условия эксплуатации) рабочая температура

-40-70 °C

Номинальное напряжение Ue при AC 50 Гц

81e6ff0d-96c5-11ea-8264-50e5493a71d0

Номинальное напряжение Ue при AC 60 Гц

81e6ff0c-96c5-11ea-8264-50e5493a71d0

Номинальное напряжение Ue постоян. тока

a9dfa090-96cd-11ea-8264-50e5493a71d0

(основные характеристики) краткое название устройства

ZB5

(дополнительные характеристики) соединения – клеммы

винтовой зажим, <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN 60947-1<br>винт

(дополнительные характеристики) материал контактов

серебряный сплав (Ag/Ni)

(условия эксплуатации) сертификаты

DNV<br>внесен в список UL<br>GL<br>CSA<br>LROS (Lloyds register of shipping)

(дополнительные характеристики) момент затяжки

0.8-1.2 Н-м в соответствии с EN 60947-1

(дополнительные характеристики) использование контактов

стандарт

(дополнительные характеристики) механическая износостойкость

5000000 циклы

(дополнительные характеристики) электрическая износостойкость

1000000 циклы, AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в с

(дополнительные характеристики) описание зажимов iso n°1

(11-12)NC

(дополнительные характеристики) выдерживаемая импульсная помеха

1 кВ в соответствии с IEC 61000-4-5

(дополнительные характеристики) номинальное напряжение питания [us]

230...240 В пер. ток в 50/60 Hz

(основные характеристики) рабочий ход

1.5 мм (Н.З. изменение коммутационного состояния)<br>4.3 мм (полный ход)

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

λ < 10exp(-6) в 5 V и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4<br>λ < 10e

(дополнительные характеристики) рабочая сила

2 Н Н.З. изменение коммутационного состояния

(основные характеристики) тип сигнализации

постоянный

(дополнительные характеристики) источник света

светодиод с защитой

(условия эксплуатации) срок службы

100000 ч при номинальном напряжении и 25 °C

(дополнительные характеристики) цоколь лампы

встроенный светодиод

(дополнительные характеристики) питание блока световой сигнализации

прямой

(дополнительные характеристики) тип контактов

1 Н.З.

(основные характеристики) комплектация изделия

basic sub-assemblies

Цвет лампы

Синий

(дополнительные характеристики) изоляционный экран

нет

(дополнительные характеристики) потребляемый ток

14 мА

(условия эксплуатации) класс защиты от поражения электр. током

класс II в соответствии с IEC 60536

(условия эксплуатации) виброустойчивость

5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 6

(условия эксплуатации) стойкость к коммутационным помехам

2 кВ в соответствии с IEC 61000-4-4

(условия эксплуатации) стойкость к электромагнитным полям

10 В/м в соответствии с IEC 61000-4-3

(условия эксплуатации) стойкость к электростатическому разряду

6 кВ при контакте, на металлических частях в соответствии с IEC 61000-2-6<br>8 кВ через воздух

(условия эксплуатации) защитное исполнение

TH

Тип лампы

Светодиод. (LED)

(основные характеристики) материал крепежной основы

пластик

Тип крепления

Фронтальная установка (спереди)

(дополнительные характеристики) форма головки винта

пересечение совместим с Philips No 1 отвертка<br>пересечение совместим с Pozidriv No 1 отвертк

(основные характеристики) минимальная партия для продажи

1

(дополнительные характеристики) общая ширина cad

30 мм

(дополнительные характеристики) общая высота cad

42 мм<br>32 мм

Тип напряжения управления

AC (перемен.)

(условия эксплуатации) электромагнитное излучение

класс B в соответствии с IEC 55011

Цоколь (патрон) лампы

Прочее

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

10 А в соответствии с EN/IEC 60947-5-1

Тип подключения вспомогат. цепей

Винтовое соединение

(основные характеристики) тип головки кулачкового выключателя

standard

(дополнительные характеристики) работа контактов

медленное размыкание

(дополнительные характеристики) прямое размыкание

с в соответствии с EN/МЭК 60947-5-1 приложение К
