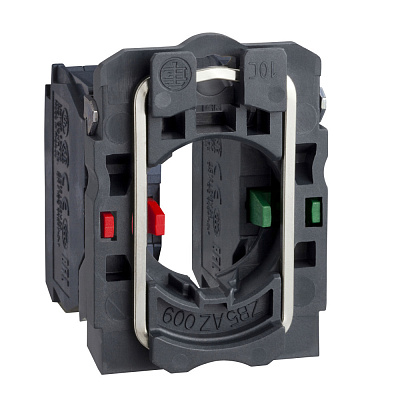

ZB5AZ105

Ширина, мм

0.034

Артикул

ZB5AZ105

Базовая единица

шт

Производитель

Schneider Electric

Глубина, мм

0.045

Длина, мм

0.054

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

корпус кнопки

(дополнительные характеристики) [ui] номинальное напряжение изоляции

600 В (степень загрязнения 3) в соответствии с EN 60947-1

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ в соответствии с EN 60947-1

(дополнительные характеристики) [ie] номинальный рабочий ток

3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>6 А в 120 V AC 50/60Hz, AC-15, A

(дополнительные характеристики) комплектация изделия

basic sub-assemblies

(условия эксплуатации) стандарты

EN/IEC 60947-5-1<br>CSA C22.2 № 14<br>UL 508<br>EN/IEC 60947-5-4<br>EN/IEC 6

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Harmony XB5

(дополнительные характеристики) код совместимости

ZB5

(условия эксплуатации) рабочая температура

-40-70 °C

(основные характеристики) краткое название устройства

ZB5

(основные характеристики) работа контактов

медленное размыкание

(дополнительные характеристики) материал контактов

серебряный сплав (Ag/Ni)

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

LROS (Lloyds register of shipping)<br>RINA<br>UL<br>DNV<br>CSA<br>BV&l

(дополнительные характеристики) момент затяжки

0.8-1.2 Н-м в соответствии с EN 60947-1

(дополнительные характеристики) использование контактов

стандартный контакт

(дополнительные характеристики) механическая износостойкость

10000000 циклы

(дополнительные характеристики) электрическая износостойкость

1000000 циклы, AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в с

Тип подключения

Винтовое соединение

(дополнительные характеристики) описание зажимов iso n°1

(13-14)NO<br>(11-12)NC

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

λ < 10exp(-6) в 5 В, 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4<br>λ < 10ex

(дополнительные характеристики) рабочий ход

1.5 мм (Н.З. изменение коммутационного состояния)<br>2.6 мм (Н.О. изменение коммутационного со

(дополнительные характеристики) изоляционный экран

нет

(основные характеристики) тип контактов

1 Н.О. + 1 Н.З.

(условия эксплуатации) виброустойчивость

5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 6

(условия эксплуатации) защитное исполнение

TH

(основные характеристики) материал крепежной основы

пластик

(дополнительные характеристики) форма головки винта

пересечение совместим с Philips No 1 отвертка<br>пересечение совместим с Pozidriv No 1 отвертк

(дополнительные характеристики) состав устройства

крепежная втулка<br>корпус

(основные характеристики) минимальная партия для продажи

1

(дополнительные характеристики) общая ширина cad

30 мм

(дополнительные характеристики) общая высота cad

32 мм<br>42 мм

Способ монтажа

Прочее

Модель/исполнение

Частично (наполовину) интегрируемый

(основные характеристики) соединения – клеммы

винтовой зажим, <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN 60947-1<br>винт

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

10 А в соответствии с EN/IEC 60947-5-1

(основные характеристики) тип головки кулачкового выключателя

standard

(дополнительные характеристики) прямое размыкание

с в соответствии с EN/МЭК 60947-5-1 приложение К
