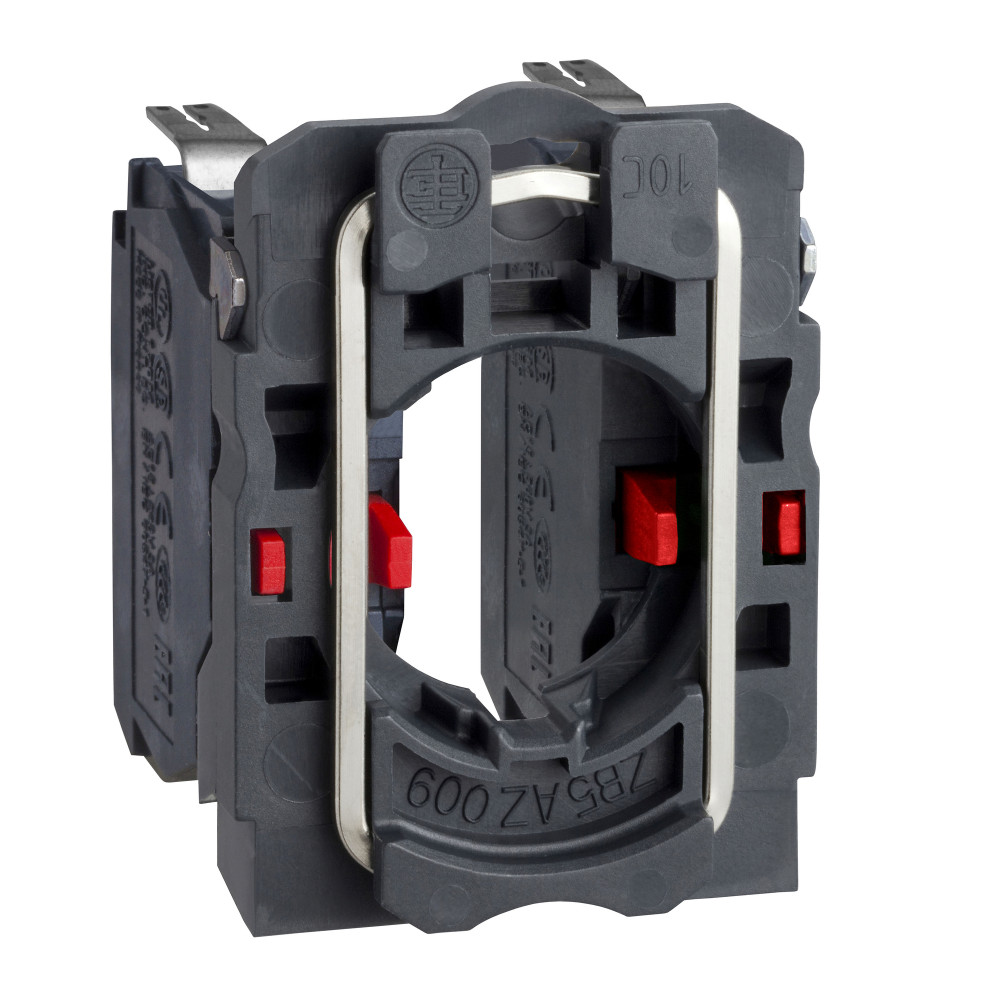

ZB5AZ106

Ширина, мм

0.034

Артикул

ZB5AZ106

Базовая единица

шт

Глубина, мм

0.054

Длина, мм

0.045

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

корпус кнопки

(дополнительные характеристики) [ui] номинальное напряжение изоляции

600 В (степень загрязнения 3) в соответствии с EN 60947-1

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ в соответствии с EN 60947-1

(дополнительные характеристики) [ie] номинальный рабочий ток

3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>6 А в 120 V AC 50/60Hz, AC-15, A

(условия эксплуатации) стандарты

EN/IEC 60947-5-1<br>CSA C22.2 № 14<br>UL 508<br>EN/IEC 60947-1<br>EN/IEC 609

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Harmony XB5

(дополнительные характеристики) код совместимости

ZB5

(условия эксплуатации) рабочая температура

-40-70 °C

(основные характеристики) краткое название устройства

ZB5

(основные характеристики) работа контактов

перекрытие

(дополнительные характеристики) материал контактов

серебряный сплав (Ag/Ni)

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

CSA&lt;br&gt;BV&lt;br&gt;UL&lt;br&gt;RINA&lt;br&gt;GL&lt;br&gt;LROS (Lloyds register of shipping)<

(дополнительные характеристики) момент затяжки

0.8-1.2 Н-м в соответствии с EN 60947-1

(дополнительные характеристики) использование контактов

стандартный контакт

(дополнительные характеристики) механическая износостойкость

10000000 циклы

(дополнительные характеристики) электрическая износостойкость

1000000 циклы, AC-15, 2 А в 230 В, производительность &lt;3600 цикл/ч, коэффициент нагрузки: 0.5 в с

Тип подключения

Винтовое соединение

(дополнительные характеристики) описание зажимов iso n°1

(3-4)НО_EM&lt;br&gt;(1-2)НЗ_LB

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

λ &lt; 10exp(-6) в 5 В, 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4&lt;br&gt;λ &lt; 10ex

(дополнительные характеристики) рабочий ход

1.5 мм (Н.З. изменение коммутационного состояния)&lt;br&gt;2.6 мм (Н.О. изменение коммутационного со

Номин. раб. ток Ie при AC-15, 230 В

f957a5c8-96c4-11ea-8264-50e5493a71d0

(дополнительные характеристики) изоляционный экран

нет

(основные характеристики) тип контактов

1 Н.О. + 1 Н.З.

(условия эксплуатации) виброустойчивость

5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 6

(условия эксплуатации) защитное исполнение

TH

(основные характеристики) материал крепежной основы

пластик

(дополнительные характеристики) форма головки винта

пересечение совместим с Philips No 1 отвертка&lt;br&gt;пересечение совместим с Pozidriv No 1 отвертк

(дополнительные характеристики) состав устройства

корпус&lt;br&gt;крепежная втулка

(основные характеристики) минимальная партия для продажи

5

(дополнительные характеристики) общая ширина cad

30 мм

(дополнительные характеристики) общая высота cad

32 мм&lt;br&gt;42 мм

Количество нормально замкнутых (НЗ) контактов

3d6a5781-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

3d6a577d-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

Способ монтажа

Фронтальная установка (спереди)

Модель/исполнение

Частично (наполовину) интегрируемый

(основные характеристики) соединения – клеммы

винтовой зажим, &lt;= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN 60947-1&lt;br&gt;винт

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

10 А в соответствии с EN/IEC 60947-5-1

(основные характеристики) тип головки кулачкового выключателя

standard

(дополнительные характеристики) прямое размыкание

с в соответствии с EN/МЭК 60947-5-1 приложение К
