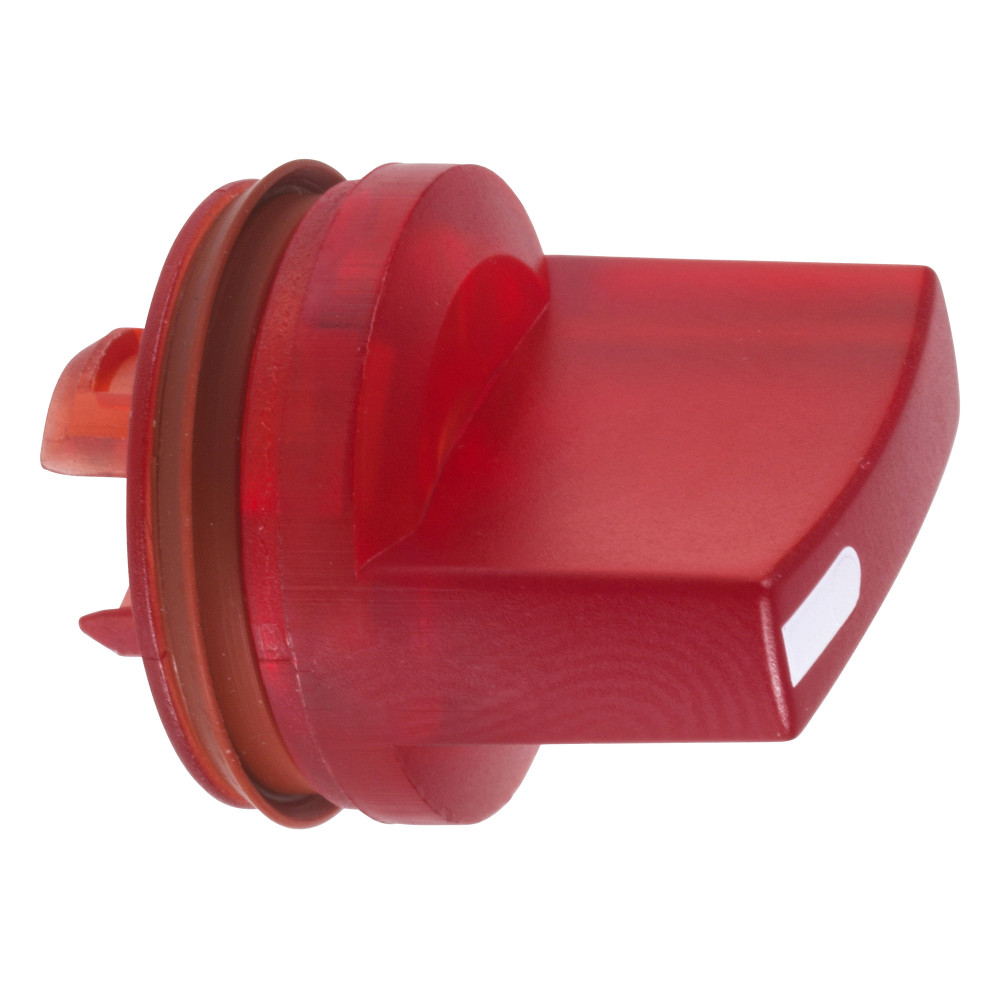

ZB6Z1B

Ширина, мм

0.11

Артикул

ZB6Z1B

Базовая единица

шт

Глубина, мм

0.002

Длина, мм

0.16

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

комплект корпуса для кнопок или переключателей

(дополнительные характеристики) [ie] номинальный рабочий ток

3 А в 120 V AC 50/60Hz, AC-15, B300<br>1.5 А в 240 V, AC-15, B300<br>0.1 А в 250 V, DC-1

(условия эксплуатации) стандарты

JIS C 852<br>EN/IEC 60947-5-5<br>EN/IEC 60947-1<br>CSA C22.2 № 14<br>EN/IEC

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Harmony XB6

(дополнительные характеристики) код совместимости

ZB6

(дополнительные характеристики) вес

0.004 кг

(условия эксплуатации) рабочая температура

-25-70 °C

(основные характеристики) краткое название устройства

ZB6

(дополнительные характеристики) соединения – клеммы

разъем Faston<br>разъем Faston, присоединительный размер: 2,8 х 0,5 мм

(дополнительные характеристики) материал контактов

серебряный сплав (Ag/Ni)

(условия эксплуатации) степень защиты ip

IP65 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

ГОСТ<br>UL<br>CCC<br>CSA

(дополнительные характеристики) использование контактов

стандарт

(дополнительные характеристики) электрическая износостойкость

1000000 циклы, AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в с

Тип подключения

Плоский штекерный разъем

(дополнительные характеристики) описание зажимов iso n°1

(13-14)NO

(дополнительные характеристики) номинальное напряжение питания [us]

<= 250 В

(основные характеристики) рабочий ход

2 мм (Н.О. изменение коммутационного состояния)<br>4.3 мм (полный ход)

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

λ = 10exp(-8) в 5 V и 1 мА с уровнем достоверности 90 % в соответствии с IEC 60947-5-4

(дополнительные характеристики) рабочая сила

1.6 Н Н.О. изменение коммутационного состояния

(дополнительные характеристики) тип контактов

1 Н.О.

Номин. раб. ток Ie при AC-15, 230 В

a9dfa042-96cd-11ea-8264-50e5493a71d0

(условия эксплуатации) класс защиты от поражения электр. током

класс II в соответствии с IEC 61140

(условия эксплуатации) виброустойчивость

+/- 3 mm (частота= 2-500 Гц) в соответствии с IEC 60068-2-6<br>5 gn (частота= 2-500 Гц) в соот

(условия эксплуатации) ударопрочность

30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 6

(условия эксплуатации) защитное исполнение

TC

(основные характеристики) материал крепежной основы

пластик

(основные характеристики) минимальная партия для продажи

1

(дополнительные характеристики) общая ширина cad

18 мм

(дополнительные характеристики) общая высота cad

40 мм<br>18 мм

Количество нормально замкнутых (НЗ) контактов

8c34925b-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

3d6a577d-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

Способ монтажа

Прочее

Модель/исполнение

Частично (наполовину) интегрируемый

(дополнительные характеристики) работа контактов

медленное размыкание

(дополнительные характеристики) прямое размыкание

с в соответствии с EN/МЭК 60947-5-1 приложение К
