ZB6ZB11B

Ширина, мм

0.08

Артикул

ZB6ZB11B

Базовая единица

шт

Глубина, мм

0.02

Длина, мм

0.08

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

комплект корпуса для кнопки с подсветкой

(дополнительные характеристики) [ui] номинальное напряжение изоляции

250 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

4 кВ в соответствии с EN/IEC 60947-1

(дополнительные характеристики) [ie] номинальный рабочий ток

3 А в 120 V AC 50/60Hz, AC-15, B300<br>1.5 А в 240 V, AC-15, B300<br>0.1 А в 250 V, DC-1

(условия эксплуатации) стандарты

CSA C22.2 № 14<br>EN/IEC 60947-5-1<br>EN/IEC 60947-1<br>JIS C 4520<br>EN/IEC

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Harmony XB6

(дополнительные характеристики) код совместимости

ZB6

(дополнительные характеристики) вес

0.006 кг

(условия эксплуатации) рабочая температура

-25-70 °C

Номинальное напряжение Ue при AC 50 Гц

9e48495b-96ba-11ea-8264-50e5493a71d0

Номинальное напряжение Ue при AC 60 Гц

9e48495a-96ba-11ea-8264-50e5493a71d0

Номинальное напряжение Ue постоян. тока

b21f9c4c-96c8-11ea-8264-50e5493a71d0

(основные характеристики) краткое название устройства

ZB6

(основные характеристики) работа контактов

медленное размыкание

(дополнительные характеристики) материал контактов

серебряный сплав (Ag/Ni)

(условия эксплуатации) сертификаты

CSA<br>CCC<br>UL<br>ГОСТ

(дополнительные характеристики) использование контактов

стандарт

(дополнительные характеристики) электрическая износостойкость

1000000 циклы, AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в с

(дополнительные характеристики) описание зажимов iso n°1

(13-14)NO

(дополнительные характеристики) выдерживаемая импульсная помеха

1 кВ прямое прикосновение в соответствии с IEC 61000-4-5<br>2 кВ через воздух в соответствии с

(основные характеристики) номинальное напряжение питания [us]

12...24 V пер./пост. ток

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

λ = 10exp(-8) в 5 V и 1 мА с уровнем достоверности 90 % в соответствии с EN/IEC 60947-5-4

(дополнительные характеристики) рабочая сила

1.6 Н Н.О. изменение коммутационного состояния

(дополнительные характеристики) рабочий ход

2 мм (Н.О. изменение коммутационного состояния)<br>4.3 мм (полный ход)

(основные характеристики) цвет источника света

белый

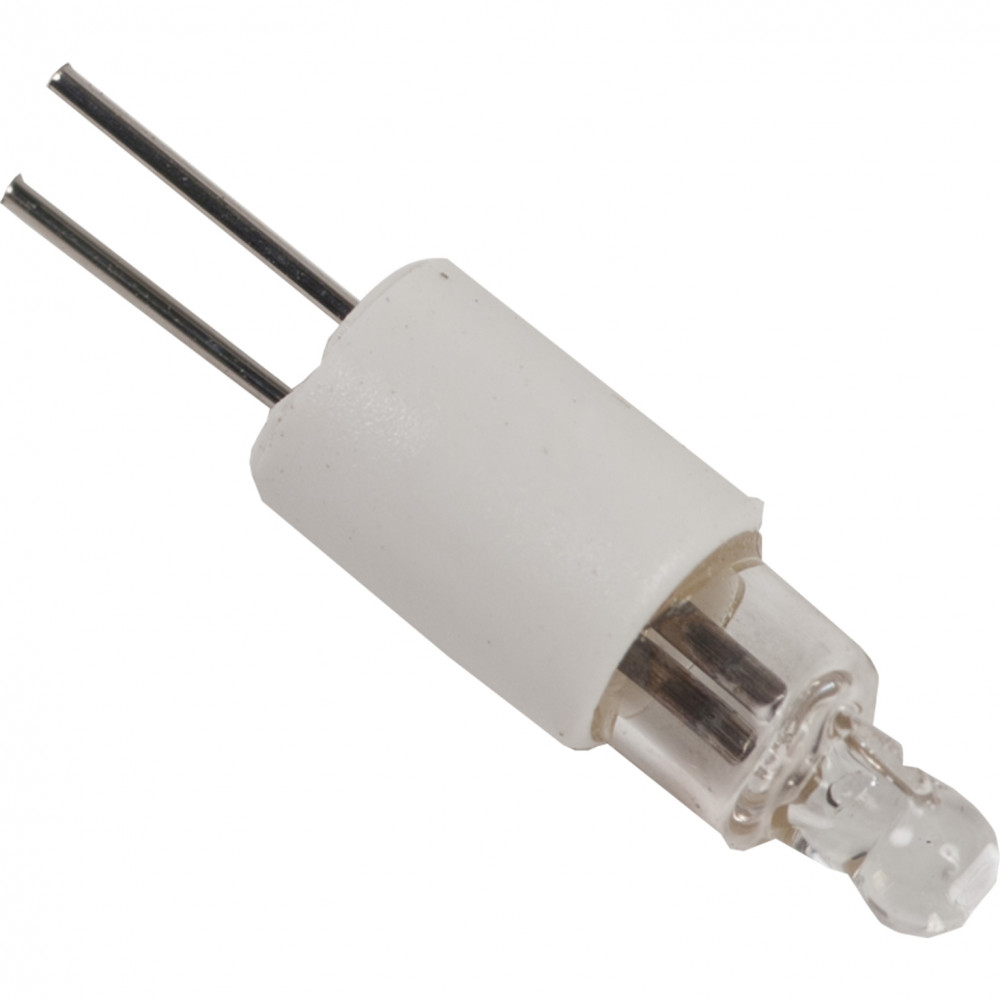

(основные характеристики) источник света

Светодиодная лампа

(дополнительные характеристики) тип сигнализации

постоянный

Цвет лампы

Белый

(дополнительные характеристики) потребляемый ток

15 мА

(условия эксплуатации) класс защиты от поражения электр. током

класс II в соответствии с IEC 61140

(основные характеристики) тип контактов

1 Н.О.

(условия эксплуатации) виброустойчивость

+/- 3 mm (частота= 2-500 Гц) в соответствии с IEC 60068-2-6<br>5 gn (частота= 2-500 Гц) в соот

(условия эксплуатации) ударопрочность

30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 6

(условия эксплуатации) стойкость к коммутационным помехам

2 кВ в соответствии с IEC 61000-4-4

(условия эксплуатации) стойкость к электромагнитным полям

10 В/м в соответствии с IEC 61000-4-3

(условия эксплуатации) стойкость к электростатическому разряду

6 кВ при контакте, на металлических частях в соответствии с IEC 61000-2-6<br>8 кВ через воздух

(условия эксплуатации) защитное исполнение

TC

(основные характеристики) цоколь лампы

встроенный светодиод

Тип лампы

Светодиод. (LED)

(основные характеристики) материал крепежной основы

пластик

Тип крепления

Фронтальная установка (спереди)

(основные характеристики) минимальная партия для продажи

1

(дополнительные характеристики) общая ширина cad

24 мм

(дополнительные характеристики) общая высота cad

18 мм<br>51 мм

Тип напряжения управления

AC/DC (перемен./постоян.)

(условия эксплуатации) электромагнитное излучение

класс B в соответствии с IEC 55011

Цоколь (патрон) лампы

Прочее

(основные характеристики) соединения – клеммы

разъем Faston, присоединительный размер: 2,8 х 0,5 мм

Тип подключения вспомогат. цепей

Плоский штекерный разъем

(дополнительные характеристики) прямое размыкание

с в соответствии с EN/МЭК 60947-5-1 приложение К
