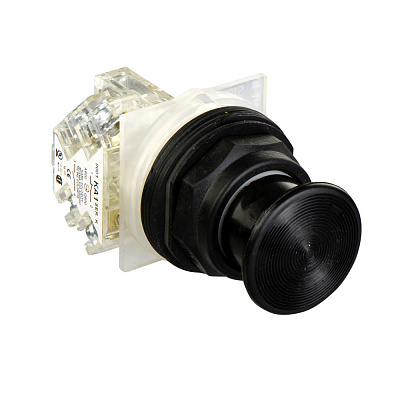

9001SKR24BH13

Ширина, мм

0.053

Артикул

9001SKR24BH13

Базовая единица

шт

Глубина, мм

0.046

Длина, мм

0.091

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

mushroom head push-button

(дополнительные характеристики) [ui] номинальное напряжение изоляции

250 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

2.5 кВ в соответствии с EN/IEC 60947-1

(дополнительные характеристики) [ie] номинальный рабочий ток

3 А в 240 V, AC-15, A600-Q600 в соответствии с NEMA<br>0.55 А в 125 V, DC-13, A600-Q600 в соот

(дополнительные характеристики) комплектация изделия

механизм в сборе

(условия эксплуатации) стандарты

EN/IEC 60947-5-1<br>EN/IEC 60947-1<br>EN/IEC 60947-5-4<br>JIS C 4520<br>JIS

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Harmony 9001SK

(дополнительные характеристики) код совместимости

9001SK

(дополнительные характеристики) вес

0.095 кг

(условия эксплуатации) рабочая температура

-25-70 °C

(основные характеристики) краткое название устройства

9001SK

(дополнительные характеристики) соединения – клеммы

винтовой зажим, 1 x 0,22...2 x 1,5 мм² в соответствии с EN/IEC 60947-1

(дополнительные характеристики) материал контактов

контакты из серебрянного сплава

(условия эксплуатации) степень защиты ip

IP66 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

UL 508<br>NEMA

(дополнительные характеристики) момент затяжки

0.8-0.8 Н-м в соответствии с EN/IEC 60947-1

(дополнительные характеристики) механическая износостойкость

5000000 циклы

(условия эксплуатации) категория перенапряжения

класс II в соответствии с IEC 61140

(основные характеристики) параметры управляющего устройства

черный грибовидная Ø 35 мм, без маркировки

(дополнительные характеристики) тип контактов

1 переключающ.

(дополнительные характеристики) [icm] номинальная включающая способность (н

12 кА в 600 В AC-15, 7200 В·А<br>15 кА в 480 V AC-15, 7200 В·А<br>30 кА в 240 V AC-15, 7

Метод разблокировки

Прочее

Диаметр грибовидной кнопки

4af5a869-96d0-11ea-8264-50e5493a71d0

(дополнительные характеристики) монтажный диаметр

30 мм

(условия эксплуатации) виброустойчивость

7 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

50 gn в соответствии с IEC 60068-2-27

(условия эксплуатации) защитное исполнение

TC

(дополнительные характеристики) форма головки сигнального блока

круглая

(основные характеристики) доп. информация для толкателя

закручиваемый с помощью зажимного винта - предохранитель

Степень защиты (IP)

IP66

(дополнительные характеристики) форма головки винта

поперечный перфорированный

(дополнительные характеристики) общая ширина cad

48 мм

(дополнительные характеристики) общая высота cad

69 мм<br>45 мм

(дополнительные характеристики) материал окантовки

пластик

Количество нормально замкнутых (НЗ) контактов

8c34925b-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

8c349271-96ba-11ea-8264-50e5493a71d0

(дополнительные характеристики) рабочее положение

любое положение

(условия эксплуатации) степень защиты nema

NEMA 1<br>NEMA 12<br>NEMA 13<br>NEMA 2<br>NEMA 3<br>NEMA 3R<br>N

Способ монтажа

Накладн. на поверхность

Диаметр отверстия

1914a805-96cd-11ea-8264-50e5493a71d0

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

10 А

Тип подключения вспомогат. цепей

Винтовое соединение

(основные характеристики) тип рукоятки

с возвратом

(дополнительные характеристики) прямое размыкание

без
