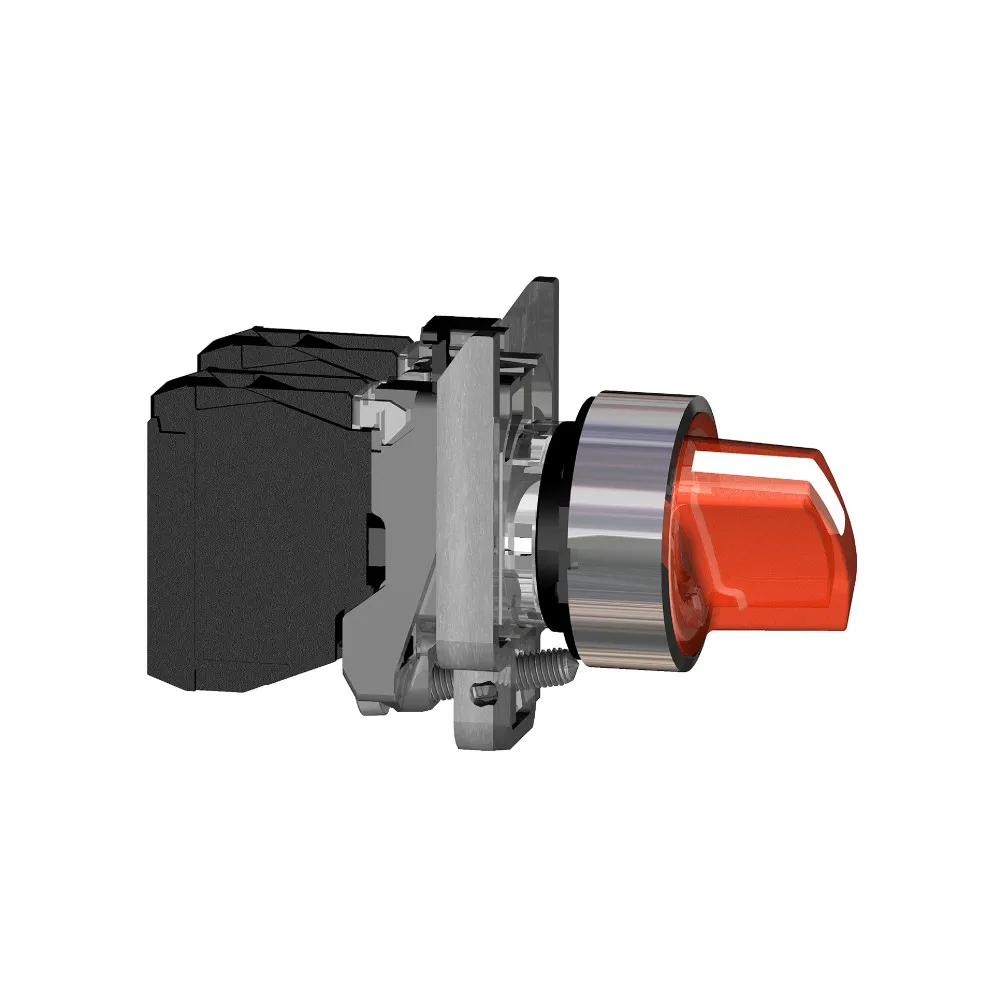

XB4BK124G5

Ширина, мм

0.034

Артикул

XB4BK124G5

Базовая единица

шт

Глубина, мм

0.088

Длина, мм

0.054

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

illuminated selector switch

(дополнительные характеристики) [ui] номинальное напряжение изоляции

600 В (степень загрязнения 3) в соответствии с EN 60947-1

(дополнительные характеристики) ширина

30 мм

Тип элемента управления

Рукоятка поворот. короткая (узкий хват)

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ в соответствии с EN 60947-1

(дополнительные характеристики) [ie] номинальный рабочий ток

3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>6 А в 120 V AC 50/60Hz, AC-15, A

(дополнительные характеристики) комплектация изделия

механизм в сборе

(условия эксплуатации) стандарты

EN/IEC 60947-5-4<br>EN/IEC 60947-1<br>JIS C8201-5-1<br>UL 508<br>EN/IEC 6094

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

Harmony XB4

(дополнительные характеристики) код совместимости

XB4

(дополнительные характеристики) вес

0.111 кг

(дополнительные характеристики) глубина

68 мм

(условия эксплуатации) рабочая температура

-40-70 °C

(основные характеристики) краткое название устройства

XB4

(основные характеристики) работа контактов

медленное размыкание

(дополнительные характеристики) высота

47 мм

(дополнительные характеристики) материал контактов

серебряный сплав (Ag/Ni)

(условия эксплуатации) степень защиты ip

IP66 в соответствии с IEC 60529<br>IP67<br>IP69<br>IP69K

(условия эксплуатации) сертификаты

UL<br>BV<br>GL<br>LROS (Lloyds register of shipping)<br>CSA<br>DNV<

(дополнительные характеристики) момент затяжки

0.8-1.2 Н-м в соответствии с EN 60947-1

(дополнительные характеристики) использование контактов

стандартный контакт

(дополнительные характеристики) механическая износостойкость

1000000 циклы

(дополнительные характеристики) электрическая износостойкость

1000000 циклы, AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в с

Тип подключения

Винтовое соединение

(дополнительные характеристики) описание зажимов iso n°1

(21-22)NC<br>(13-14)NO

(дополнительные характеристики) выдерживаемая импульсная помеха

1 кВ в соответствии с IEC 61000-4-5

(основные характеристики) номинальное напряжение питания [us]

110...120 В пер. ток в 50/60 Hz

(дополнительные характеристики) стойкость к мойке под высоким давлением

7000000 паскаль в 55 °C, расстояние: 0.1 м

(основные характеристики) параметры управляющего устройства

красный стандартная рукоятка

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

λ < 10exp(-6) в 5 V и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4<br>λ < 10e

(основные характеристики) источник света

светодиод с защитой

(дополнительные характеристики) тип сигнализации

постоянный

(дополнительные характеристики) срок службы батареи

100000 ч при номинальном напряжении и 25 °C

(дополнительные характеристики) изоляционный экран

нет

(дополнительные характеристики) потребляемый ток

14 мА

(условия эксплуатации) класс защиты от поражения электр. током

класс I в соответствии с IEC 60536

(основные характеристики) тип контактов

1 Н.О. + 1 Н.З.

(условия эксплуатации) виброустойчивость

5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 6

(условия эксплуатации) стойкость к коммутационным помехам

2 кВ в соответствии с IEC 61000-4-4

(условия эксплуатации) стойкость к электромагнитным полям

10 В/м в соответствии с IEC 61000-4-3

(условия эксплуатации) стойкость к электростатическому разряду

6 кВ при контакте, на металлических частях в соответствии с IEC 61000-4-2<br>8 кВ через воздух

Высота отверстия

e46e96af-96c3-11ea-8264-50e5493a71d0

(условия эксплуатации) защитное исполнение

TH

(основные характеристики) монтажный диаметр

22 мм

(основные характеристики) форма головки сигнального блока

круглая

(основные характеристики) цоколь лампы

встроенный светодиод

(основные характеристики) материал крепежной основы

zamak

Цвет переднего кольца

Хром

Степень защиты (IP)

IP66

(дополнительные характеристики) форма головки винта

пересечение совместим с Philips No 1 отвертка<br>пересечение совместим с Pozidriv No 1 отвертк

(основные характеристики) минимальная партия для продажи

1

Количество нормально замкнутых (НЗ) контактов

3d6a5781-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

3d6a577d-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

Материал переднего кольца

Металл

(условия эксплуатации) степень защиты nema

NEMA 13<br>NEMA 4X

(условия эксплуатации) электромагнитное излучение

класс B в соответствии с IEC 55011

(основные характеристики) соединения – клеммы

винтовой зажим, <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN/IEC 60947-1<br>

Диаметр отверстия

81e6ff29-96c5-11ea-8264-50e5493a71d0

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

10 А в соответствии с EN/IEC 60947-5-1

Цвет кнопки

Красный

Количество позиций переключения

e46e96d8-96c3-11ea-8264-50e5493a71d0

(основные характеристики) тип рукоятки

с фиксацией

(основные характеристики) тип головки кулачкового выключателя

standard

(дополнительные характеристики) прямое размыкание

с в соответствии с EN/МЭК 60947-5-1 приложение К

(основные характеристики) материал окантовки

хромированный металл
