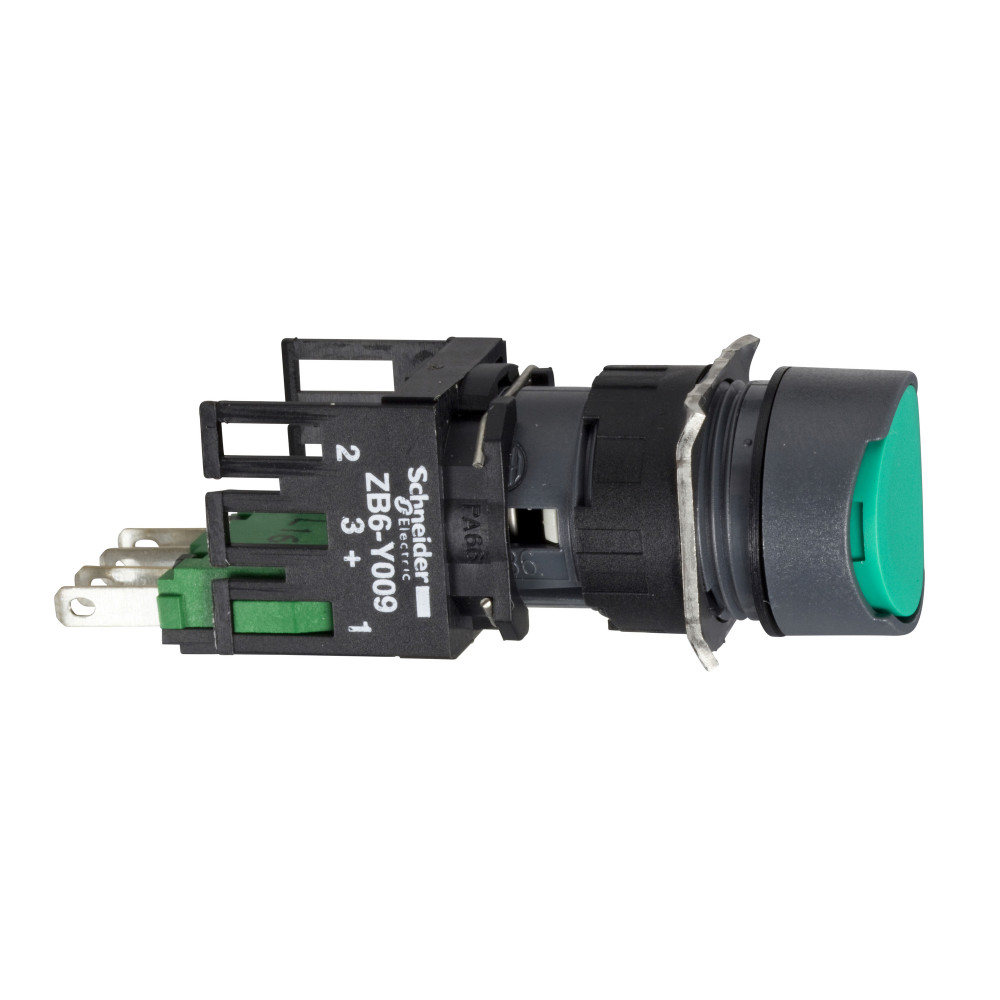

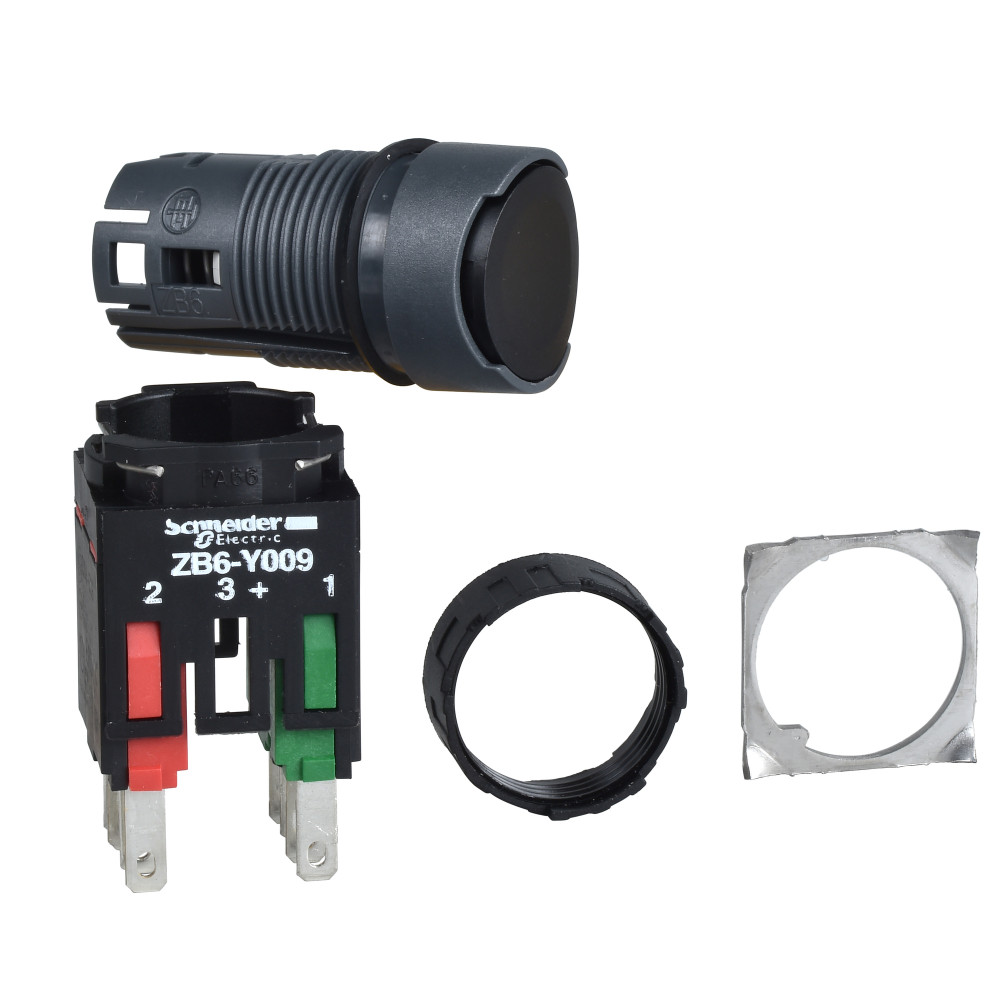

XB6AA25B

Ширина, мм

0.08

Артикул

XB6AA25B

Базовая единица

шт

Глубина, мм

0.02

Длина, мм

0.08

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

кнопка в сборе

(дополнительные характеристики) [ui] номинальное напряжение изоляции

250 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1

(условия эксплуатации) стандарты

EN/IEC 60947-5-5<br>UL 508<br>JIS C 852<br>EN/IEC 60947-1<br>CSA C22.2 № 14&

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Harmony XB6

(дополнительные характеристики) код совместимости

XB6

(дополнительные характеристики) вес

0.022 кг

(условия эксплуатации) рабочая температура

-25-70 °C

(основные характеристики) краткое название устройства

XB6

(дополнительные характеристики) соединения – клеммы

разъемы Faston, присоединительный размер: 2,8 х 0,5 мм

(дополнительные характеристики) материал контактов

серебряный сплав (Ag/Ni)

(условия эксплуатации) степень защиты ip

IP65 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

ГОСТ<br>UL<br>CCC<br>CSA

(дополнительные характеристики) механическая износостойкость

2000000 циклы

(дополнительные характеристики) электрическая износостойкость

1000000 циклы, AC-15 в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соотве

Тип подключения

Плоский штекерный разъем

(основные характеристики) [ie] номинальный рабочий ток

3 А в 120 V AC 50/60Hz, AC-15, B300 в соответствии с EN/IEC 60947-5-1<br>1.5 А в 240 V, AC-15,

(дополнительные характеристики) описание зажимов iso n°1

(13-14)NO<br>(21-22)NC

(основные характеристики) [up] номинальное импульсное выдерживаемое напряже

4 кВ в соответствии с EN/IEC 60947-1

(основные характеристики) параметры управляющего устройства

черный потайной, без маркировки

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

λ = 10exp(-8) в 5 V и 1 мА с уровнем достоверности 90 % в соответствии с IEC 60947-5-4

(дополнительные характеристики) рабочая сила

3.5 Н Н.О. изменение коммутационного состояния<br>4.5 Н Н.З. изменение коммутационного состоян

(дополнительные характеристики) рабочий ход

1 мм (Н.О. изменение коммутационного состояния)<br>2 мм (Н.З. изменение коммутационного состоя

(дополнительные характеристики) тип контактов

1 Н.О. + 1 Н.З.

Количество позиций для управляющих элементов

5786f098-96c5-11ea-8264-50e5493a71d0

(дополнительные характеристики) монтажный диаметр

16 мм

(условия эксплуатации) класс защиты от поражения электр. током

класс II в соответствии с IEC 61140

Тип кнопки

Плоская (-ий)

(условия эксплуатации) виброустойчивость

+/- 3 mm (частота= 2-500 Гц) в соответствии с IEC 60068-2-6<br>5 gn (частота= 2-500 Гц) в соот

(условия эксплуатации) ударопрочность

30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 6

Высота отверстия

e46e96af-96c3-11ea-8264-50e5493a71d0

(дополнительные характеристики) защитное исполнение

TC

(дополнительные характеристики) форма головки сигнального блока

круглая

(условия эксплуатации) минимальная партия для продажи

1

Цвет переднего кольца

Черный

Степень защиты (IP)

IP65

(дополнительные характеристики) общая ширина cad

18 мм

(дополнительные характеристики) общая высота cad

18 мм<br>57 мм

(дополнительные характеристики) материал окантовки

пластик

Количество нормально замкнутых (НЗ) контактов

3d6a5781-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

3d6a577d-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

Материал переднего кольца

Пластик

(условия эксплуатации) степень защиты nema

NEMA 13 в соответствии с UL 50<br>NEMA 4 в соответствии с UL 50<br>NEMA 4X в соответстви

(основные характеристики) рабочее положение

любое положение

Конструкция линзы

Круглая (-ое)

Напряжение питания лампы

61e1db0c-96cd-11ea-8264-50e5493a71d0

Диаметр отверстия

61e1db08-96cd-11ea-8264-50e5493a71d0

Цвет кнопки

Черный

(основные характеристики) тип рукоятки

с возвратом

(дополнительные характеристики) работа контактов

медленное размыкание

(дополнительные характеристики) прямое размыкание

с в соответствии с EN/МЭК 60947-5-1 приложение К
