XB7ES542P

Ширина, мм

0.15

Артикул

XB7ES542P

Базовая единица

шт

Производитель

Schneider Electric

Глубина, мм

0.04

Длина, мм

0.2

Количество в упаковке

10

Минимальный заказ

10

(основные характеристики) тип продукта

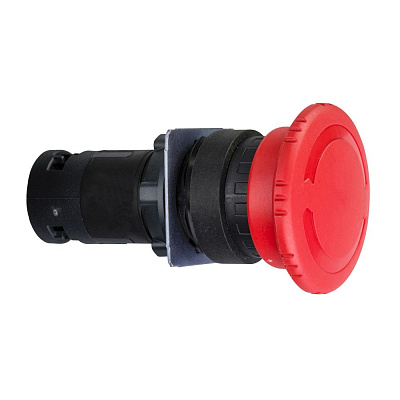

монолитная кнопка аварийного отключения

(дополнительные характеристики) [ui] номинальное напряжение изоляции

250 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

4 кВ в соответствии с EN/IEC 60947-1

(дополнительные характеристики) [ie] номинальный рабочий ток

0.1 А в 250 V, DC-13, R300 в соответствии с EN/IEC 60947-5-1<br>0.22 А в 125 V, DC-13, R300 в

(дополнительные характеристики) комплектация изделия

monolithic product

(условия эксплуатации) стандарты

EN/IEC 60947-5-1<br>UL 508<br>EN/IEC 60947-1<br>CSA C22.2 № 14<br>IEC 60364-

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Harmony XB7

(дополнительные характеристики) код совместимости

XB7

(дополнительные характеристики) вес

0.032 кг

(условия эксплуатации) рабочая температура

-25-70 °C

(основные характеристики) краткое название устройства

XB7

(дополнительные характеристики) соединения – клеммы

винтовой зажим, <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN/IEC 60947-1<br>

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529 (задняя панель)<br>IP54 в соответствии с IEC 60529 (лицевая па

(условия эксплуатации) сертификаты

CCC

(дополнительные характеристики) момент затяжки

0.8-1.2 Н-м в соответствии с EN 60947-1

(дополнительные характеристики) использование контактов

стандарт

(дополнительные характеристики) механическая износостойкость

10000 циклы

(дополнительные характеристики) электрическая износостойкость

1000000 циклы, DC-13, 0.3 А в 24 В, производительность <216000 цикл/м, коэффициент нагрузки: 0.5

(дополнительные характеристики) описание зажимов iso n°1

(11-12)NC

(основные характеристики) параметры управляющего устройства

красный грибовидная головка Ø 40 мм, без маркировки

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

λ < 10exp(-6) в 17 В и 5 мА в соответствии с IEC 60947-5-4

Метод разблокировки

Разблокировка поворотом

(дополнительные характеристики) монтажный диаметр

22 мм

(условия эксплуатации) класс защиты от поражения электр. током

класс II в соответствии с IEC 60536

(основные характеристики) тип контактов

1 Н.З.

(условия эксплуатации) виброустойчивость

5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

10 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 6

(дополнительные характеристики) способ установки

крепежная гайка под головкой: 2-2.4 Н-м

(условия эксплуатации) защитное исполнение

TH

(дополнительные характеристики) форма головки сигнального блока

круглая

(дополнительные характеристики) сброс

возврат с поворотом

Степень защиты (IP)

IP54

(дополнительные характеристики) форма головки винта

пересечение совместим с JIS No 1 отвертка<br>пересечение совместим с Philips No 1 отвертка<

(дополнительные характеристики) фикс. центр.

>= 30 x 40 mm (Панель поддержки) металл - толщина: 1-6 мм<br>>= 30 x 40 mm (Панель подде

(основные характеристики) минимальная партия для продажи

10

(дополнительные характеристики) общая ширина cad

40 мм

(дополнительные характеристики) общая высота cad

72 мм<br>40 мм

(условия эксплуатации) степень защиты nema

NEMA 12 в соответствии с UL 50

Способ монтажа

Накладн. на поверхность

Тип подключения вспомогат. цепей

Винтовое соединение

(основные характеристики) тип рукоятки

с фиксацией

(дополнительные характеристики) работа контактов

медленное размыкание

(дополнительные характеристики) прямое размыкание

с в соответствии с EN/МЭК 60947-5-1 приложение К
