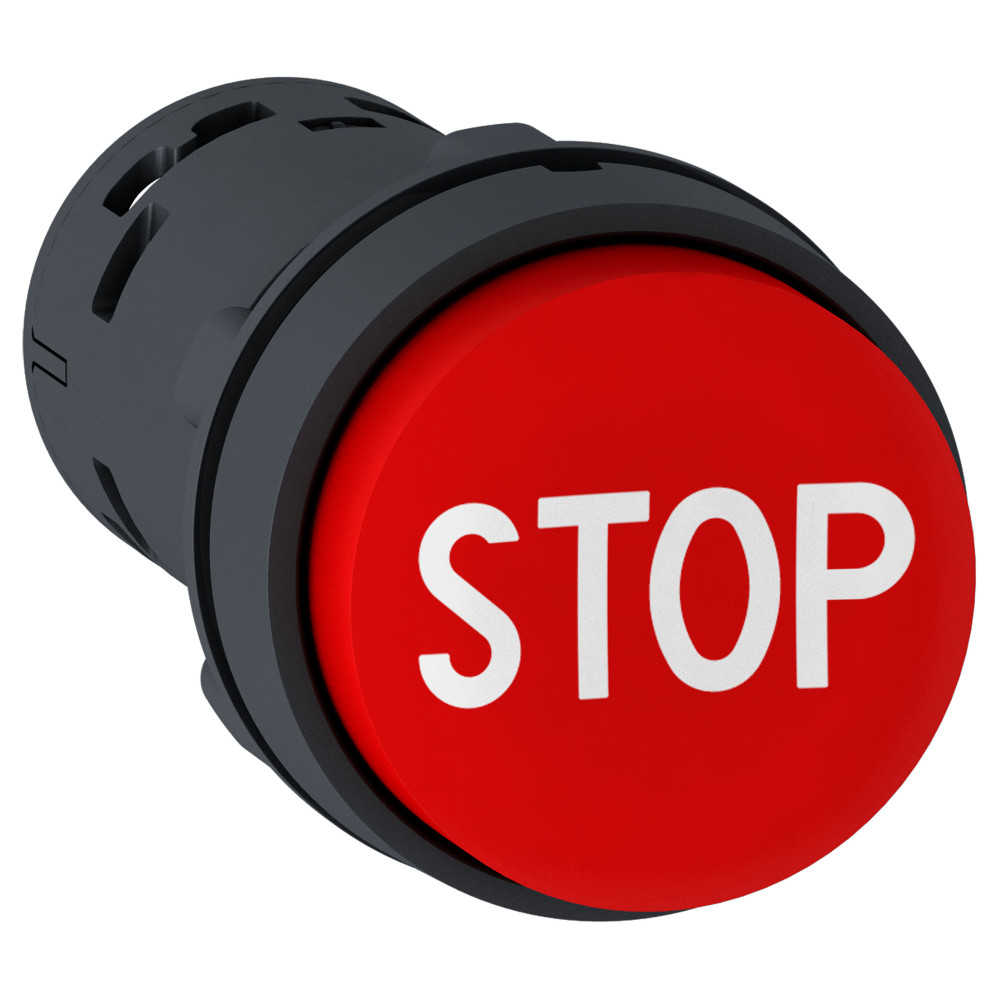

XB7NS8442

Ширина, мм

0.08

Артикул

XB7NS8442

Базовая единица

шт

Глубина, мм

0.15

Длина, мм

0.16

Количество в упаковке

10

Минимальный заказ

10

(основные характеристики) тип продукта

emergency stop push-button

(дополнительные характеристики) [ui] номинальное напряжение изоляции

250 В (степень загрязнения 3) в соответствии с EN/IEC 60947-1

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

4 кВ в соответствии с EN/IEC 60947-1

(дополнительные характеристики) [ie] номинальный рабочий ток

0.1 А в 250 V, DC-13, R300 в соответствии с EN/IEC 60947-5-1<br>0.22 А в 125 V, DC-13, R300 в

(условия эксплуатации) стандарты

EN/IEC 60947-1<br>UL 508<br>CSA C22.2 № 14<br>EN/IEC 60947-5-1<br>EN/IEC 609

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Harmony XB7

(дополнительные характеристики) код совместимости

XB7

(дополнительные характеристики) вес

0.035 кг

(условия эксплуатации) рабочая температура

-25-70 °C

(основные характеристики) краткое название устройства

XB7

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529 (задняя панель)<br>IP65 в соответствии с IEC 60529 (лицевая па

(условия эксплуатации) сертификаты

CCC<br>ГОСТ

(дополнительные характеристики) момент затяжки

0.8-1.2 Н-м в соответствии с EN 60947-1

(дополнительные характеристики) использование контактов

стандарт

(дополнительные характеристики) механическая износостойкость

100000 циклы

(дополнительные характеристики) электрическая износостойкость

1000000 циклы, DC-13, 0.3 А в 24 В, производительность <216000 цикл/м, коэффициент нагрузки: 0.5

(дополнительные характеристики) описание зажимов iso n°1

(11-12)NC

(основные характеристики) параметры управляющего устройства

красный грибовидная головка Ø 40 мм, без маркировки

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

λ < 5 x 10exp(-7) в 17 В и 5 мА в соответствии с IEC 60947-5-4

(основные характеристики) комплектация изделия

monolithic product

Метод разблокировки

Прочее

Диаметр грибовидной кнопки

50e01252-96c4-11ea-8264-50e5493a71d0

(условия эксплуатации) класс защиты от поражения электр. током

класс II в соответствии с IEC 60536

(основные характеристики) тип контактов

1 Н.З.

(условия эксплуатации) виброустойчивость

5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

15 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 6

(дополнительные характеристики) способ установки

крепежная гайка под головкой: 2-2.4 Н-м

(условия эксплуатации) защитное исполнение

TH

(основные характеристики) монтажный диаметр

22 мм

(основные характеристики) форма головки сигнального блока

круглая

Степень защиты (IP)

IP65

(дополнительные характеристики) форма головки винта

пересечение совместим с JIS No 1 отвертка<br>пересечение совместим с Philips No 1 отвертка<

(дополнительные характеристики) фикс. центр.

>= 30 x 40 mm (Панель поддержки) металл - толщина: 1-6 мм<br>>= 30 x 40 mm (Панель подде

(основные характеристики) минимальная партия для продажи

10

(дополнительные характеристики) общая ширина cad

40 мм

(дополнительные характеристики) общая высота cad

72 мм<br>40 мм

Количество нормально замкнутых (НЗ) контактов

3d6a5781-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

8c349271-96ba-11ea-8264-50e5493a71d0

(условия эксплуатации) степень защиты nema

NEMA 12 в соответствии с UL 50<br>NEMA 3 в соответствии с UL 50

Способ монтажа

Накладн. на поверхность

(основные характеристики) соединения – клеммы

винтовой зажим, <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN/IEC 60947-1<br>

Диаметр отверстия

e46e96ac-96c3-11ea-8264-50e5493a71d0

Тип подключения вспомогат. цепей

Винтовое соединение

(основные характеристики) тип рукоятки

с фиксацией

(дополнительные характеристики) работа контактов

мгновенное действие

(дополнительные характеристики) прямое размыкание

с в соответствии с EN/МЭК 60947-5-1 приложение К
