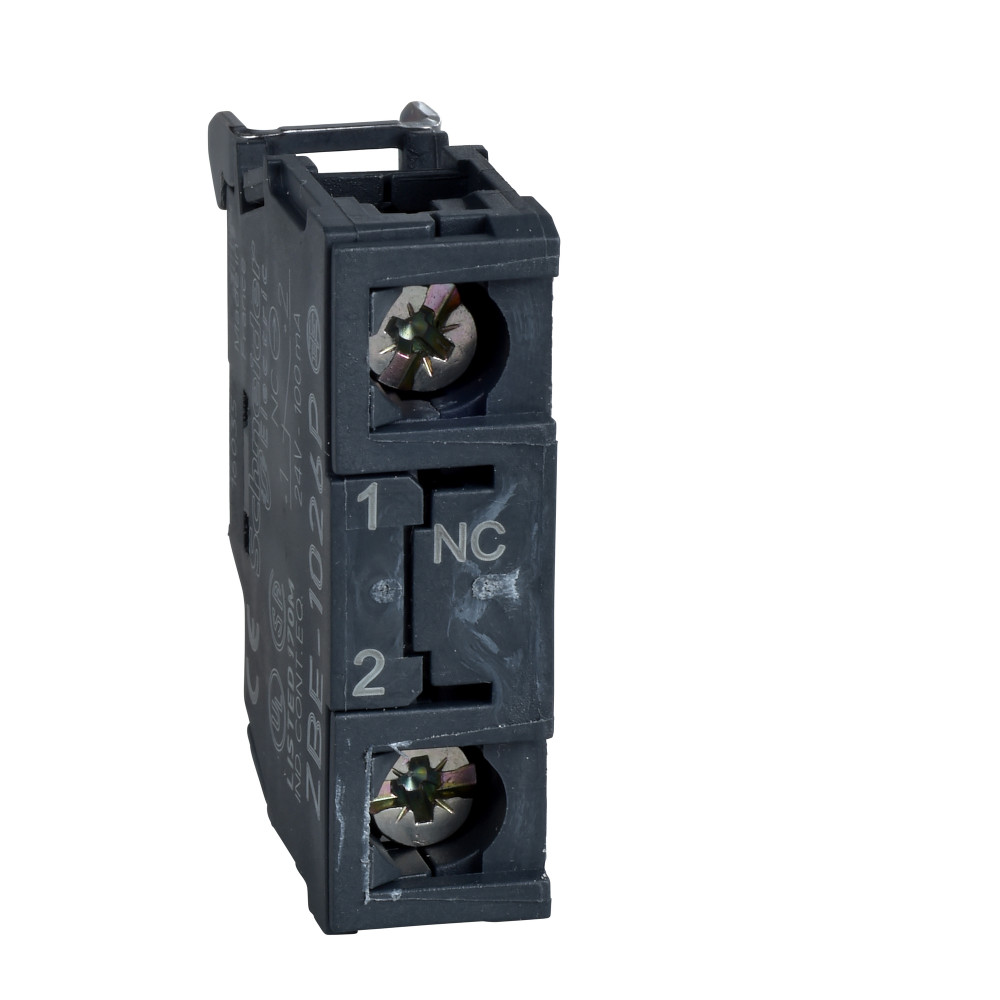

ZBE202

Ширина, мм

0.001

Артикул

ZBE202

Базовая единица

шт

Глубина, мм

0.001

Длина, мм

0.002

Количество в упаковке

5

Минимальный заказ

5

(основные характеристики) тип продукта

блок контактов

(дополнительные характеристики) [ui] номинальное напряжение изоляции

600 В (степень загрязнения 3) в соответствии с EN 60947-1

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ в соответствии с EN 60947-1

(дополнительные характеристики) [ie] номинальный рабочий ток

3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>6 А в 120 V AC 50/60Hz, AC-15, A

(условия эксплуатации) стандарты

EN/IEC 60947-5-4<br>EN/IEC 60947-1<br>JIS C8201-5-1<br>UL 508<br>CSA C22.2 №

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Harmony XB4<br>Harmony XB5

(дополнительные характеристики) код совместимости

ZBE

(дополнительные характеристики) вес

0.011 кг

(условия эксплуатации) рабочая температура

-40-70 °C

(основные характеристики) краткое название устройства

ZBE

(дополнительные характеристики) соединения – клеммы

винтовой зажим, <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN 60947-1<br>винт

(дополнительные характеристики) материал контактов

серебряный сплав (Ag/Ni)

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529

(условия эксплуатации) сертификаты

DNV<br>UL<br>LROS (Lloyds register of shipping)<br>CSA<br>BV<br>ГОСТ&l

(дополнительные характеристики) момент затяжки

0.8-1.2 Н-м в соответствии с EN 60947-1

(дополнительные характеристики) использование контактов

контакты с запаздыванием

(дополнительные характеристики) механическая износостойкость

10000000 циклы

(дополнительные характеристики) электрическая износостойкость

1000000 циклы, AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в с

Тип подключения

Винтовое соединение

(дополнительные характеристики) код состава электрической части

C1 (количество <= 9 )<br>C2 (количество <= 7 )<br>C3 (количество <= 6 )<br&g

(основные характеристики) рабочий ход

4.3 мм (полный ход)<br>2.4 мм (Н.З. изменение коммутационного состояния)

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

λ < 10exp(-7), 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4<br>λ < 10exp(-8),

(дополнительные характеристики) рабочая сила

2 Н Н.З. изменение коммутационного состояния

(дополнительные характеристики) тип контактов

1 Н.З.

Номин. раб. ток Ie при AC-15, 230 В

f957a5c8-96c4-11ea-8264-50e5493a71d0

(условия эксплуатации) виброустойчивость

5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 6

(условия эксплуатации) защитное исполнение

TH

(дополнительные характеристики) форма головки винта

пересечение совместим с Pozidriv No 1 отвертка<br>перфорированный совместим с Ø 4 мм отвертка&

(основные характеристики) минимальная партия для продажи

5

Количество нормально замкнутых (НЗ) контактов

3d6a5781-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

8c349271-96ba-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

(дополнительные характеристики) условия эксплуатации

монтаж на хомут кнопки

Способ монтажа

Фронтальная установка (спереди)

Модель/исполнение

Верхнего монтажа

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

10 А в соответствии с EN/IEC 60947-5-1

(дополнительные характеристики) работа контактов

запаздывающее размыкание

(дополнительные характеристики) прямое размыкание

с в соответствии с EN/МЭК 60947-5-1 приложение К
