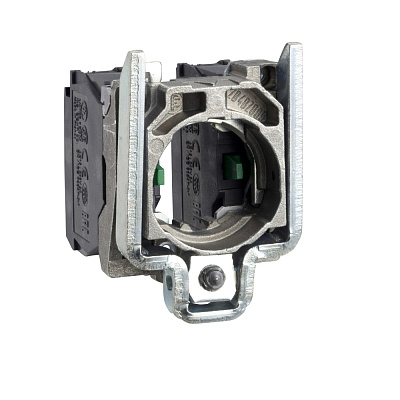

ZD4PA103

Ширина, мм

0.034

Артикул

ZD4PA103

Базовая единица

шт

Глубина, мм

0.053

Длина, мм

0.087

Количество в упаковке

1

Минимальный заказ

1

(основные характеристики) тип продукта

корпус джойстика

(дополнительные характеристики) [ui] номинальное напряжение изоляции

600 В (степень загрязнения 3) в соответствии с EN 60947-1

(дополнительные характеристики) [up] номинальное импульсное выдерживаемое н

6 кВ в соответствии с EN 60947-1

(дополнительные характеристики) [ie] номинальный рабочий ток

3 А в 240 V, AC-15, A600 в соответствии с EN/IEC 60947-5-1<br>6 А в 120 V AC 50/60Hz, AC-15, A

(дополнительные характеристики) комплектация изделия

basic element

(условия эксплуатации) стандарты

EN/IEC 60947-1<br>UL 508<br>EN/IEC 60947-5-1<br>CSA C22.2 № 14<br>EN/IEC 609

(экологичность предложения) не содержит ртути

да

(экологичность предложения) не содержит токсичных тяжелых металлов

да

(экологичность предложения) не содержит особо опасных веществ согласно декл

да

(основные характеристики) серия продукта

Harmony XB4

(дополнительные характеристики) код совместимости

ZD4

(дополнительные характеристики) вес

0.049 кг

(условия эксплуатации) рабочая температура

-25-70 °C

(основные характеристики) краткое название устройства

ZD4

(основные характеристики) работа контактов

медленное размыкание

(дополнительные характеристики) материал контактов

серебряный сплав (Ag/Ni)

(условия эксплуатации) сертификаты

внесен в список UL<br>CSA<br>RINA<br>GL<br>BV<br>DNV<br>LROS (Ll

(дополнительные характеристики) момент затяжки

0.8-1.2 Н-м в соответствии с EN 60947-1

(дополнительные характеристики) использование контактов

стандарт

(дополнительные характеристики) механическая износостойкость

1000000 циклы

(дополнительные характеристики) электрическая износостойкость

1000000 циклы, AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в с

Тип подключения

Винтовое соединение

(дополнительные характеристики) электрическая надежность мэк 60947-5-4

λ < 10exp(-6) в 5 V и 1 мА для чистой среды в соответствии с EN/IEC 60947-5-4<br>λ < 10e

Номин. раб. ток Ie при AC-15, 230 В

f957a5c8-96c4-11ea-8264-50e5493a71d0

(условия эксплуатации) класс защиты от поражения электр. током

класс I в соответствии с IEC 60536

(основные характеристики) тип контактов

2 Н.О.

(условия эксплуатации) виброустойчивость

5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6

(условия эксплуатации) ударопрочность

30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 6

(основные характеристики) материал крепежной основы

zamak

(дополнительные характеристики) форма головки винта

пересечение совместим с Philips No 1 отвертка<br>пересечение совместим с Pozidriv No 1 отвертк

(основные характеристики) минимальная партия для продажи

1

(дополнительные характеристики) общая ширина cad

30 мм

(дополнительные характеристики) общая высота cad

47 мм

Количество нормально замкнутых (НЗ) контактов

8c34925b-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

b95e414d-96bf-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

Способ монтажа

Фронтальная установка (спереди)

Модель/исполнение

Частично (наполовину) интегрируемый

(основные характеристики) соединения – клеммы

винтовой зажим, <= 2 x 1,5 мм² с кабельным наконечником в соответствии с EN 60947-1<br>винт

(дополнительные характеристики) [ith] условный тепловой ток на открытом воз

10 А в соответствии с EN/IEC 60947-5-1

(дополнительные характеристики) прямое размыкание

без
