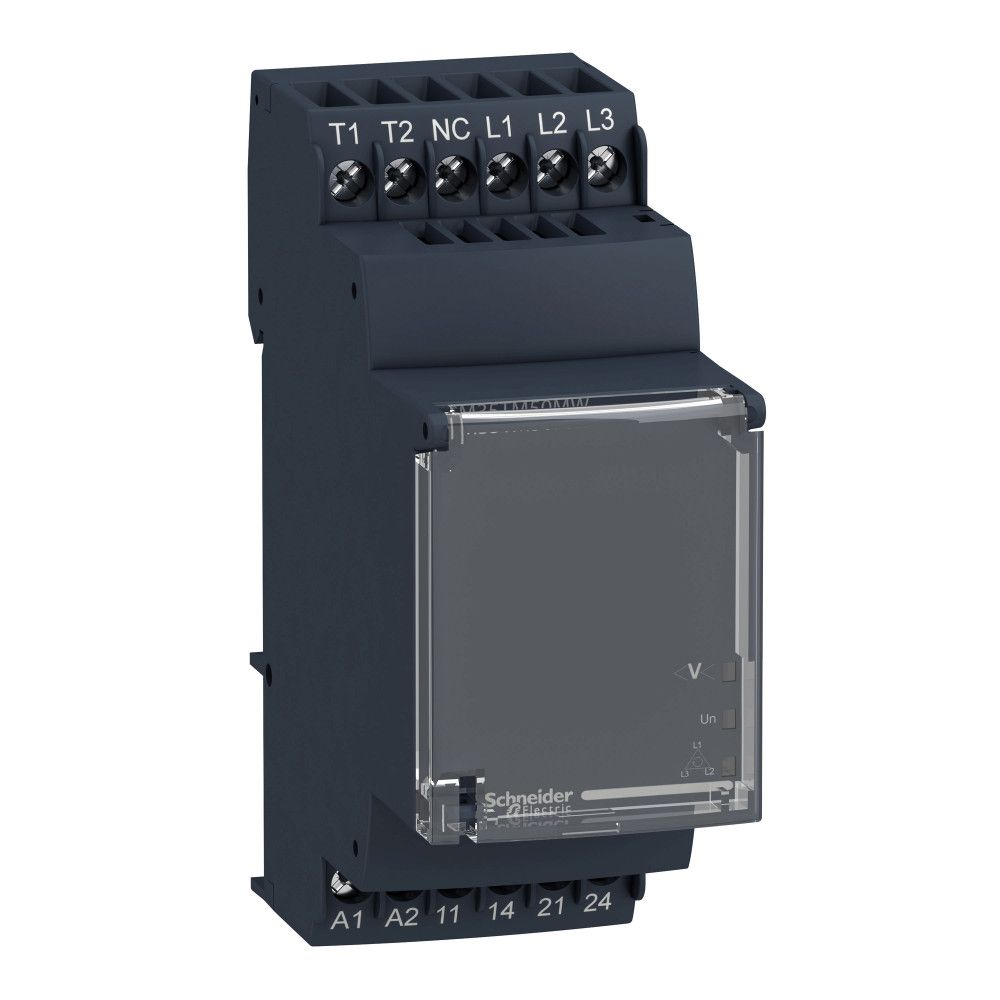

RM35TM250MW

Ширина, мм

0.045

Артикул

RM35TM250MW

Базовая единица

шт

Глубина, мм

0.078

Длина, мм

0.097

Количество в упаковке

1

Минимальный заказ

1

(дополнительные характеристики) диапазон измерения

208...480 V напряжение переменный ток<br>0...20 Ohm обнаружение короткого замыкания

(основные характеристики) тип продукта

модульные реле измерения и управления

(дополнительные характеристики) [ui] номинальное напряжение изоляции

400 В в соответствии с IEC 60664-1

(дополнительные характеристики) ширина

35 мм

(дополнительные характеристики) маркировка

CE

(условия эксплуатации) стандарты

EN/IEC 60255-6<br>IEC 60034-11-2

(условия эксплуатации) степень загрязнения

3 в соответствии с IEC 60664-1

(экологичность предложения) не содержит ртути

да

(основные характеристики) серия продукта

Zelio Control

(дополнительные характеристики) код совместимости

RM3

(дополнительные характеристики) вес

0.13 кг

(дополнительные характеристики) монтажная опора

35 мм симметричная DIN-рейка в соответствии с EN/IEC 60715

(дополнительные характеристики) соединения – клеммы

винтовые зажимы, 1 x 0,5...1 x 4 мм² (AWG 20...AWG 11) жесткий кабель без наконечника<br>винто

(условия эксплуатации) относительная влажность

95-95 % в 55-55 °C в соответствии с IEC 60068-2-30

(условия эксплуатации) степень защиты ip

IP20 в соответствии с IEC 60529 (зажимы)<br>IP30 в соответствии с IEC 60529 (корпус)

(дополнительные характеристики) локальная индикация

питание включено: светодиод (зеленый)<br>фаза реле: светодиод (желтый)<br>температура ре

(условия эксплуатации) сертификаты

CSA<br>C-Tick<br>ГОСТ<br>UL<br>GL

(дополнительные характеристики) момент затяжки

0.6-1 Н-м в соответствии с IEC 60947-1

(дополнительные характеристики) механическая износостойкость

30000000 циклы

(дополнительные характеристики) электрическая износостойкость

10000 циклы

Тип подключения

Винтовое соединение

(дополнительные характеристики) материал корпуса

самозатухающий пластик

(дополнительные характеристики) рабочая частота

<= 360 операций/час полная нагрузка

(основные характеристики) категория применения

AC-12 в соответствии с IEC 60947-5-1<br>AC-13 в соответствии с IEC 60947-5-1<br>AC-14 в

Номин. напряжение питания цепи управления Us AC 60 Гц

b3639b08-96bf-11ea-8264-50e5493a71d0

Номин. напряжение питания цепи управления Us постоян. тока DC

2d64e08d-96c5-11ea-8264-50e5493a71d0

(дополнительные характеристики) время сброса

10000 мс выход

(условия эксплуатации) категория перенапряжения

III в соответствии с IEC 60664-1

(условия эксплуатации) электромагнитная совместимость

стандартное излучение для промышленной среды в соответствии с EN/IEC 61000-6-4<br>стандартн. и

(условия эксплуатации) рабочая температура окружающей среды

-20-50 °C

(основные характеристики) напряжение цепи управления

<= 3,6 В контур контроля температуры (зажимы T1-T2 не закорочены)

(дополнительные характеристики) уставка срабатывания

3100 Ohm +/- 10 % для контур контроля температуры

(дополнительные характеристики) частота коммутации

50/60 Hz +/- 10 %

(дополнительные характеристики) макс. коммутируемый ток

5 А переменный ток<br>5 А постоянный ток

(условия эксплуатации) директивы

73/23/EEC — директива о низковольтном оборудовании<br>89/336/EEC - электромагнетическое соотве

(условия эксплуатации) виброустойчивость

0,35 мм (частота= 5-57.6 Гц) в соответствии с IEC 60068-2-6<br>1 gn (частота= 57.6-150 Гц) в с

(условия эксплуатации) ударопрочность

15 gn для 11 мс в соответствии с IEC 60255-21-1

(условия эксплуатации) стойкость к кратковременным исчезновениям напряжения

20 мс в 20,4 В

(основные характеристики) специальная область применения продукта

для 3-фазного питания

(дополнительные характеристики) сопротивление изоляции

> 500 МОм в 500 V постоянный ток между питанием и релейным выходом в соответствии с IEC 60255-5&l

(дополнительные характеристики) время срабатывания

> 50 ms (вход Y1 (контакт Y1-T1) и кнопка)

Тип напряжения управления

AC/DC (перемен./постоян.)

Количество нормально замкнутых (НЗ) контактов

8c34925b-96ba-11ea-8264-50e5493a71d0

Количество нормально разомкнутых (НО) контактов

b95e414d-96bf-11ea-8264-50e5493a71d0

Количество переключающих (перекидных) контактов

3d6a5783-96ba-11ea-8264-50e5493a71d0

(дополнительные характеристики) рабочее положение

любое положение без ухудшения номинальных значений

(дополнительные характеристики) минимальный коммутируемый ток

10 мА в 5 V постоянный ток

(дополнительные характеристики) макс. коммутируемое напряжение

250 В переменный ток<br>250 В постоянный ток

Ширина

3f4dac15-96c5-11ea-8264-50e5493a71d0

Высота

89b4b0c1-96bc-11ea-8264-50e5493a71d0

Глубина

2d64e08f-96c5-11ea-8264-50e5493a71d0

(дополнительные характеристики) ток короткого замыкания

0.007 А цепь измерений температуры (зажимы T1-T2 закорочены)
