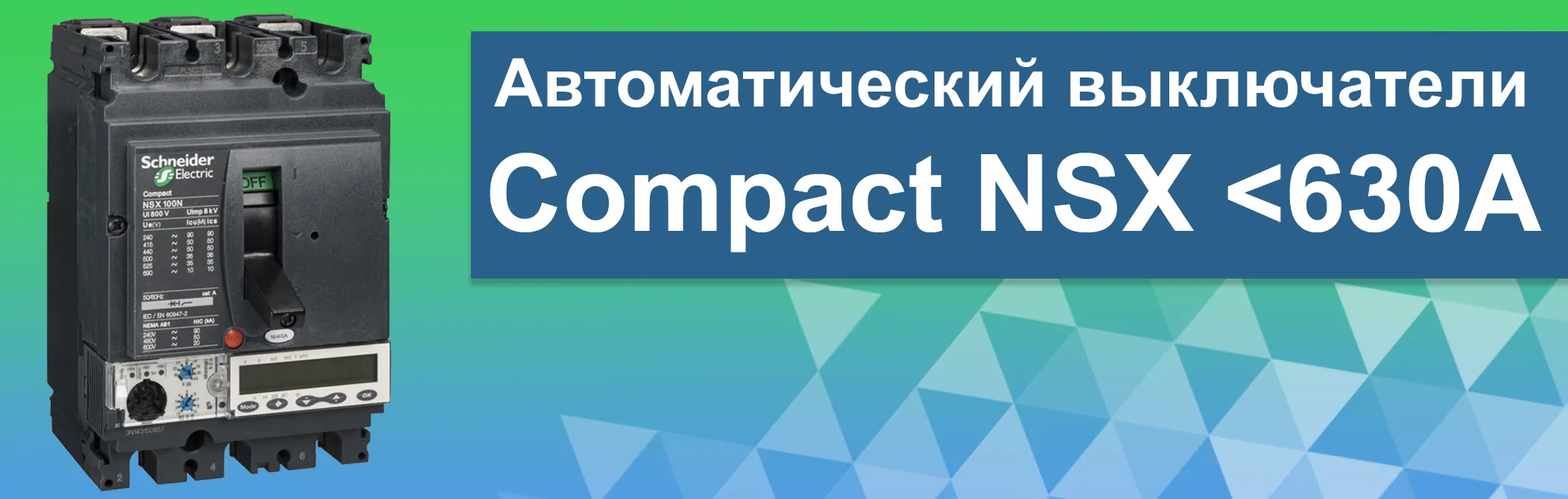

Интеллектуальные автоматические выключатели завтрашнего дня - Compact NSX 630А

Основные характеристики и качества Compact NSX 630A

Compact NSX 630A (SchneiderElectric) – это одновременная возможность контроля электроэнергии и мощности. Автоматические выключатели имеют относительно небольшие размеры и обладают высокими эксплуатационными качествам.

Главные качества Compact NSX 630A – компактность, селективность и модульность, которые сочетают вместе с собой эффективную защиту, надежность электроники и легкость в управлении. Аппарат обладает измерительными и коммуникационными функциями, предполагает широкий диапазон «интеллектуальных» функций:

- Измерение и анализ

- Прямой доступ к базе данных

- Подключение к сети по открытым протоколам

- Решение задач энерго-эффективности (оптимизация электропотребления, повышенная надежность электроснабжения, улучшения управления электроустановкой)

Это открывает возможность пользователям получить лучшие условия для оптимизации управления электроустановкой.

Передовая технология для использования в различных сферах

В основе передовой технологии лежит принцип ротоактивного размыкания силовых контактов, что позволяет повышать показатели токо-ограничения и износостойкости, что в свою очередь приводит к

A.    Высокой отключающей способности при небольших размерах аппарата

B.    Исключительным ограничениям токов короткого замыкания, влияющим на увеличение срока службы всей установки

Так как Compact NSX 630A имеет высокие эксплуатационные качества и показатели отключающей способности, это позволяет ему хорошо адаптироваться к различным видам применения, среди которых:

• Обычные виды применения с низким уровнем токов короткого замыкания (сфера обслуживания) – 25 кА

• Стандартные виды применения (промышленные предприятия, здания, больницы) – 36-50 кА

• Ответственные виды применения (военно-морской флот) – 150 кА

• Установки с высокой плотностью размещения электрооборудования (нефтедобывающая, газодобывающая, перерабатывающая промышленность, металлургия, добыча полезных ископаемых и центры обработки данных) – 200 кА при напряжении 440 В

• Жесткая электромагнитная среда (авиабаза) – 100 кА при напряжении 500 до 690 В

Также Compact NSX 630A эффективен для использования в сочетании с электродвигателями, так как обладает расширенной защитой, отвечающей стандартам МЭК 60947-4-1:

1)    Превосходная адаптация к схемам управления электродвигателем мощностью 315кВТ при 400 В

2)    Обеспечение защиты от коротких замыканий, перегрузок, сдвига и потери фазы

3)    Использование дополнительных настроек для обеспечения безопасного пуска и остановки электродвигателя

Контроль и управление Compact NSX 630A

Compact NSX 630A включает в себя электронные расцепители Micrologic, которые представляют собой высокоточные приборы измерения электроэнергии и высоконадежные устройства защиты.

Расцепители Micrologic сочетают в себе датчики нового поколения двух типов – трансформаторы с ферромагнитным сердечником (питание электронных устройств) и воздушные трансформаторы (измерение с гарантированной точностью).

Особенность контроля Compact NSX 630A заключается в способах измерения, обработки и отображения данных (непосредственно с передней панели аппарата или шкафа, а также посредством системы управления).

Compact NSX 630A приводит к уменьшение затрат на электроэнергию минимум на 10% при контроле её потребления.

Для контроля электроэнергии необходим доступ к информации в реальном времени, Compact NSX 630A позволяет:

• Учитывать киловатт-часы (оптимизация потребления)

• Отображать параметры гармонических искажений (качество электроэнергии)

• Аварийно-предупредительные сигналы (планирование технического обслуживания)

• Постоянно обновляемые журналы событий (гарантия правильной работы компонентов электроустановки)

Для управления электроэнергией существуют программное обеспечение (StructurePowerMonitoring) и модуль связи (Modbus), которые открывают возможности для легкого и простого управления электроустановкой.

Простота установки и эксплуатации

• Установочная система на основе винтов с ограничением крутящего момента (правильная установка расцепителей)

• Пломбируемая прозрачная крышка (блокирует доступ к переключателям и запрещает изменение настроек)

• Новый мотор редуктор (исключает случайное приведение в действие)

• Готовая сравнительная система с модулем интерфейса Modbus (функция передачи данных)

• Четыре уровня функциональности в зависимости от потребностей

• Щитовой индикатор подключается к расцепителю без дополнительных настроек и конфигураций

• Настройка аварийно-предупредительных сигналов для любых параметров (закрепление сигналов за индикаторами, приоритет индикации, пороги и режимы выдержки времени)

• Эргономичный щитовой индикатор с навигацией предоставляет доступ к легко читаемой информации

Бесперебойная работа

Полная селективность: при последовательном подключении нескольких автоматических выключателей, в случае неисправности отключается только самый близкий к месту повреждения нижестоящий аппарат, изолируется только поврежденный участок цепи, вводный автоматический выключатель поддерживает работы всех остальных цепей.

Дополнительный модуль SDTAM (дистанционная сигнализация о перегрузке электродвигателя и срабатывание контактора) :

- отключение автоматического выключателя заменяется на отключение контактора посредством модуля SDTAM
- модуль SDTAM позволяет повторно запустить машину при помощи контактора, не за действуя автоматический выключатель

Стандарты

Соответствие стандартам международного и европейского уровня:

1)    МЭК60947-1: общие требования и методы испытаний;

2)    МЭК60947-2 (ГОСТР50030.2-99): автоматические выключатели;

3)    Французский NF;

4)    Немецкий VDE;

Автоматические выключатели прошли испытания в экстремальных атмосферных условиях в соответствии со стандартами , что говорит о стойкости к климатическим условиям данных выключателей.

Общие характеристики
