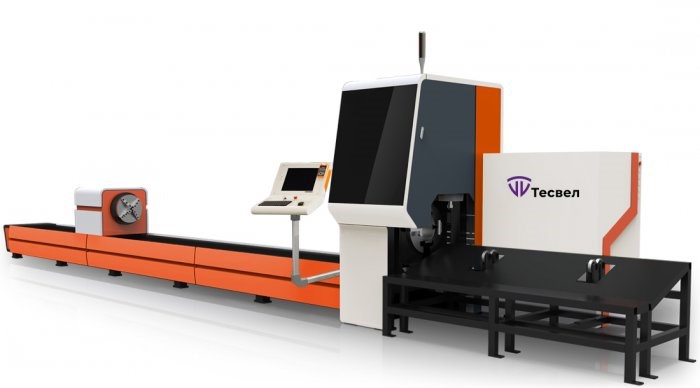

Комплекс лазерного раскроя Серия TTP 60
Краткие характеристики
Высокопроизводительная машина для резки труб
Закрытая рабочая зона, автоматическое позиционирование
Длина труб до 6 м
Оптоволоконный станок с ЧПУ Серия TTP 60 для лазерного раскроя листового металла с закрытой рабочей зоной для раскроя труб. Машина является интегрированным комплексом высокоточной лазерной резки металла. Комплект оборудования включает в себя оптоволоконную лазерную установку, оптическую режущую головку, мощную сварную раму, самоцентрирующуюся систему зажима, закрытую рабочую зону, новейшие контрольные системы, системы охлаждения воздушных и водяных потоков, высококачественные приводы и направляющие элементы.
Характеристики
|
Производитель |
|
|
Тип компрессора |
Закрытая рабочая зона |
|
Мощность лазера |
1000w、2000w |
|
Диаметр трубы |
До 350 |
|
Длина трубы |
3000 — 6000 |
|
Скорость резания, м/мин |
100 |
|
Максимальная толщина реза, мм |
20 мм низкоуглеродистые стали, 10 мм нержавеющие стали |
|
Вид работ |
Раскрой |
|
Вид материала |
Труба |
|
Тип раскроечного стола |
0,05 |
|
Система управления |
До 60 |
|
Питание |
0,025 |
|
Торговая марка |
Оптоволоконный лазерный генератор |
| 1 | Оптоволоконный лазерный генератор | IPG / RAYCUS |
| 2 | Волоконно-лазерная головка | Raytool |
| 3 | Тело машины | Сварная стальная рама |
| 4 | Рабочая зона | закрытого типа |
| 5 | Редуктор | Taiwan APEX |
| 6 | Привод, обеспечивающий перемещение по осям X ,Y | Taiwan YYC |
| 7 | Привод, обеспечивающий перемещение по оси Z | Taiwan Hiwin |
| 8 | Линейные направляющие | Taiwan Hiwin |
| 9 | Газовая система | Japan SMC |
| 10 | Система охлаждения | Tongfei |
| 11 | Электрические компоненты | France Schneider |
| 12 | Контроллер ЧПУ | Cypcut |
| 13 | Серводвигатель и управляющее устройство переменного тока | Japan Yaskawa |
| 14 | Программное обеспечение CAD / CAM Nesting | CypCut |
| 15 | Система сбора пыли |
