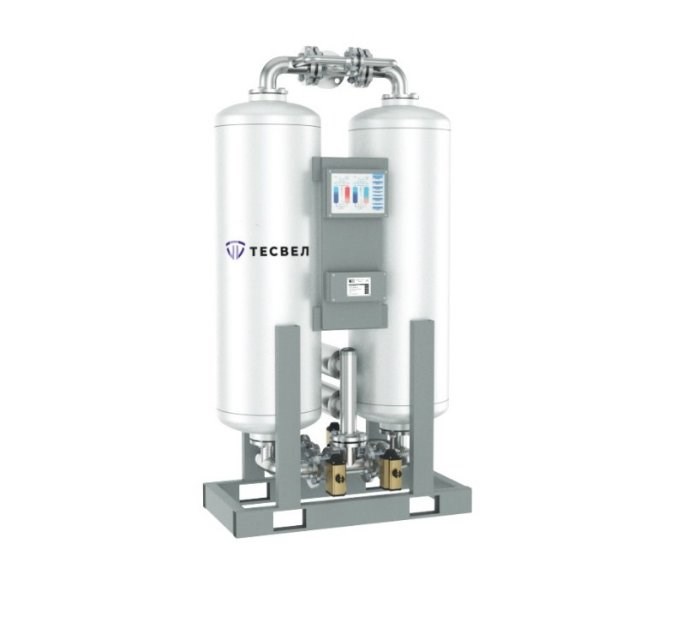

Осушитель воздуха адсорбционный TEC_D 40
Краткие характеристики
Пропускная способность: 40,8 м³/мин (−40 °С)
Пропускная способность: 24,9 м³/мин (−70 °С)
Максимальное давление: 10 бар
Осушитель воздуха адсорбционный TEC_D 40 обеспечивает эффективное удаление влаги из воздуха. Главный фактор, отвечающий за эту процедуру, — наличие силикагеля, который, как губка, впитывает жидкость.
Когда необходимы осушители сжатого воздуха?
Кроме того, что в атмосферном воздухе изначально присутствует водяной пар, влага дополнительно вырабатывается при его сжатии в компрессоре. Ее необходимо удалить перед дальнейшими этапами применения сжатого воздуха.
Как работают осушители?
В зависимости от применяемой технологии осушители подразделяются на адсорбционные и рефрижераторные.
- срок службы >5 лет
- датчик точки росы
- клапанная обвязка
- модульная конструкция
- адаптивное управление
- высокая эффективность
Характеристики
Адсорбционная технологияОт компрессора очищенный сжатый воздух направляется в первую емкость осушителя, в которой адсорбент (микропористый силикагель двух типов) удаляет влагу. Полученный воздух с точкой росы -40…-70 °C подается к потребителю или отводится на следующий участок обработки. Пока в первой емкости происходит адсорбция, во второй емкости осуществляется обратный процесс — десорбция — регенерация адсорбента (силикагеля), для того чтобы он вновь был способен поглощать влагу. Процесс регенерации силикагеля называется десорбцией. Поочередная работа двух емкостей обеспечивает непрерывность осушения.
Рефрижераторная технология
В первом теплообменнике снижается температура поступающего сжатого воздуха. Во втором теплообменнике происходит вторичное охлаждение, главным участником которого выступает хладагент. Он циркулирует в системе благодаря подключенному компрессору. Под воздействием хладагента пар конденсируется и отводится в специальную емкость. В результате потребитель получает воздух с точкой росы +3…+5 °C.
| 1 | Высокоэффективный адсорбент | |
| 2 | Два типа регенерации | |
| 3 | Встроенные фильтры | |
| 4 | Датчик точки Росы | |
| 5 | Адсорберы | |
| 6 | Пневмоуправляемые клапаны | |
| 7 | Арматура (Camozzi) | |
| 8 | Входной редуктор (SMC, Camozzi) | |
| 9 | Контроллер и панель визуализации (ОВЕН) |
