Роботизированная ячейка для паллетирования с перемещением картона
Роботизированная ячейка на базе коллаборативного робота предназначена для паллетирования продукции. Преимущества такого решения — наличие всего необходимого для работы в комплекте поставки и быстрый ввод оборудования в эксплуатацию. Интеграция роботизированной ячейки на производство занимает не более одного дня.
Робот при помощи датчика распознает движущиеся по конвейеру объекты, поочередно захватывает их и размещает на рядом стоящую паллету, таким образом равномерно заполняя её. Можно запрограммировать робота для различных алгоритмов укладки продукции на поддон (задать разные сценарии для четных и нечетных слоев продукции).
Данная модель роботизированной ячейки работает непрерывно, поскольку имеет две зоны паллетирования рядом с роботом. Завершив укладку продукции на первую паллету, робот автоматически и без промедления начнет заполнять вторую паллету.
Вторая отличительная особенность данного решения заключается в том, что между слоями продукции робот прокладывает картон. Такой метод обеспечивает ровную укладку продукции и делает конструкцию более прочной.

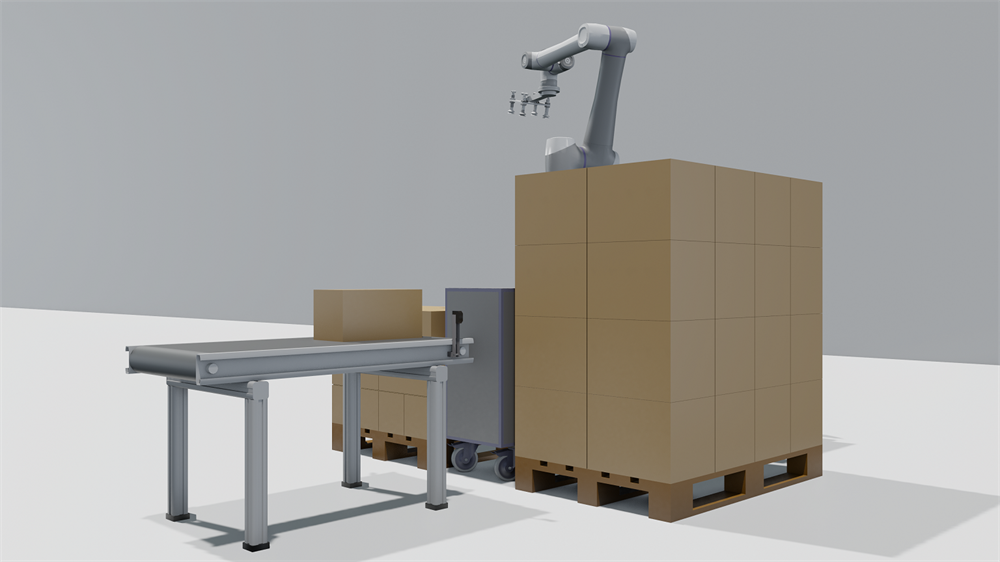

Роботизированный комплекс может быть выполнен на основе любого коллаборативного робота Dobot из серии CR. Они характеризуются грузоподъемностью от 3 до 20 кг и рабочим радиусом от 620 до 1700 мм. Для каждого проекта специалисты компании Тесвел подбирают оптимальную модель робота-манипулятора, соответствующую весу и параметрам перемещаемого груза. Также индивидуально подбирается захватное устройство, поэтому готовая роботизированная ячейка может отличаться от представленной на фото.
Роботизированная ячейка на базе коллаборативного робота Dobot предназначена для паллетирования продукции. Преимущества такого решения — наличие всего необходимого для работы в комплекте поставки и быстрый ввод оборудования в эксплуатацию. Интеграция роботизированной ячейки на производство занимает не более одного дня.
Робот при помощи датчика распознает движущиеся по конвейеру объекты, поочередно захватывает их и размещает на рядом стоящую паллету, таким образом равномерно заполняя её. Можно запрограммировать робота для различных алгоритмов укладки продукции на поддон (задать разные сценарии для четных и нечетных слоев продукции).
Данная модель роботизированной ячейки работает непрерывно, поскольку имеет две зоны паллетирования рядом с роботом. Завершив укладку продукции на первую паллету, робот автоматически и без промедления начнет заполнять вторую паллету.
Вторая отличительная особенность данного решения заключается в том, что между слоями продукции робот прокладывает картон. Такой метод обеспечивает ровную укладку продукции и делает конструкцию более прочной.
Роботизированный комплекс может быть выполнен на основе любого коллаборативного робота Dobot из серии CR. Они характеризуются грузоподъемностью от 3 до 20 кг и рабочим радиусом от 620 до 1700 мм. Для каждого проекта специалисты компании Тесвел подбирают оптимальную модель робота-манипулятора, соответствующую весу и параметрам перемещаемого груза. Также индивидуально подбирается захватное устройство, поэтому готовая роботизированная ячейка может отличаться от представленной на фото.
|
Полезная нагрузка, кг |
до 18 |
|
Производительность, коробов в минуту |
~ до 10 |
|
Высота собираемых паллет, мм |
от 0 до 1800 (+ высота подъемного устройства) |
|
Размер паллеты, мм |
1200x800x144 |
|
Размер короба, мм |
от 100x100x50 |
| 1 | Робот линейки CR | модель робота подбирается индивидуально для каждого проекта |
| 2 | Вакуумный захват | |
| 3 | Тумба | |
| 4 | Пульт управления | |
| 5 | Датчик, устанавливаемый на конвейер | |
| 6 | Дополнительные опции | Робота можно разместить на автоматическом подъемном устройстве, которое по принципу лифта будет поднимать и опускать манипулятор. Такая опция позволит увеличить высоту загрузки паллет. |
